15X247 Bausatz Für Automatisches Ablassventil - Graco ProMix 2KS Anleitung

Einbau
15X247 Bausatz für automatisches Ablassventil
1. Baustein A und Baustein B Absperrventile am
Materialverteiler anschließen.
2. Den Pistolenabzug drücken, um Materialdruck
stromabwärts vom Material-Verteiler zu verringern.
3. Siehe A . 9. Kleinen O-Ring (3), Sitzhalterung (6),
BB
großen O-Ring (7) und Ablassventil (1) am
Ventiladapter (2) anbringen.
4. Ventiladapter (2) an der Material-Misch-Linie,
stromabwärts vom statischen Mischer und so nah
wie möglich an der Pistole anbringen.
ANMERKUNG: Statischen Mischer mit einem 1/4 NPT
Anschluss am Ventiladapter verbinden.
5. Nippel (8) am anderen Anschluss des Adapters (2)
anbringen. Pistolenschlauch mit diesem
Nippel verbinden.
T
7
6
3
2

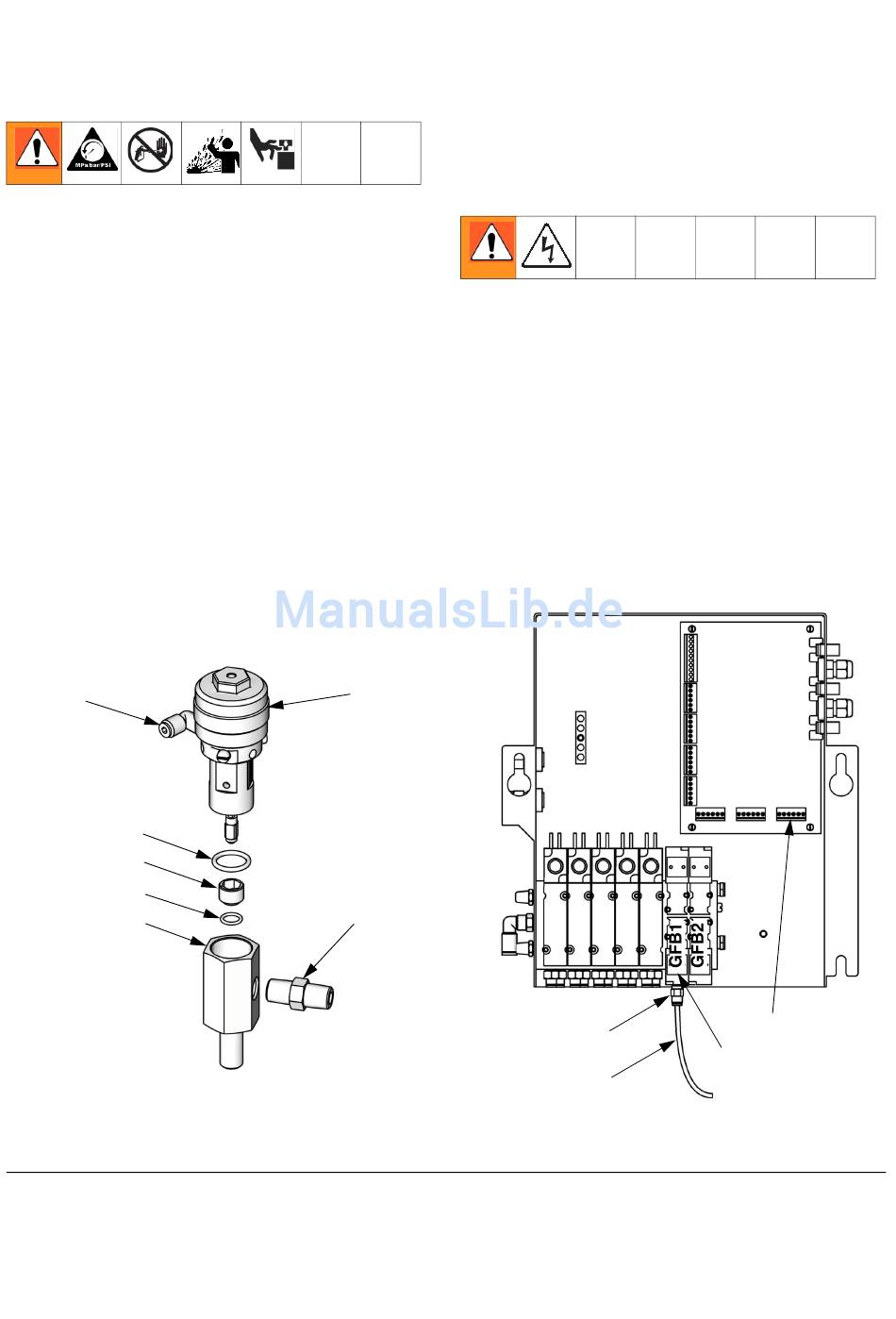

A . 9: 15X247 Einbau des Satzes
BB
8
1
8
TI14283b
6. 1/4 NPSM(i) Ablassschlauch (nicht mitgeliefert)
mit 1/4 NPSM(a) Gewindebuchse am Boden des
Adapters (2) verbinden. Wenn die Pistole schließt,
öffnet sich das Ablassventil und Material wird durch
die Buchse abgelassen.
7. Stromzufuhr zum Material-Schaltpult abschalten.
Material-Schaltpult öffnen. Siehe Detailansicht in
Panel zur Wandmontage A
an der richtigen Position (GFB1 oder GFB2) am
Solenoid-Manifold anbringen. Die Solenoid-
Kabel mit J8 am Material-Schaltpult wie in A
dargestellt verbinden. Lesen Sie hierzu auch
Abschnitt Elektrischer Schaltplan des Systems
auf Seite 10.
8. Rohrverbinder (9) im Solenoid-Manifold installieren.
Rohrleitung (4) zwischen Rohrverbinder und
Rohrverschraubung (T) am Ablassventil (1)
anschließen. Siehe Pneumatischer Schaltplan
des Systems, Seite 9.
9
4
Panel zur Wandmontage
. 9. Solenoid (5)
BB
. 3
BB
J8 (für Details
siehe A . 3)
BB
5
TI13116a
3A2312E
