15V821 Bausatz Für Ablassventil Für Wandplattensysteme - Graco ProMix 2KS Anleitung

Teile

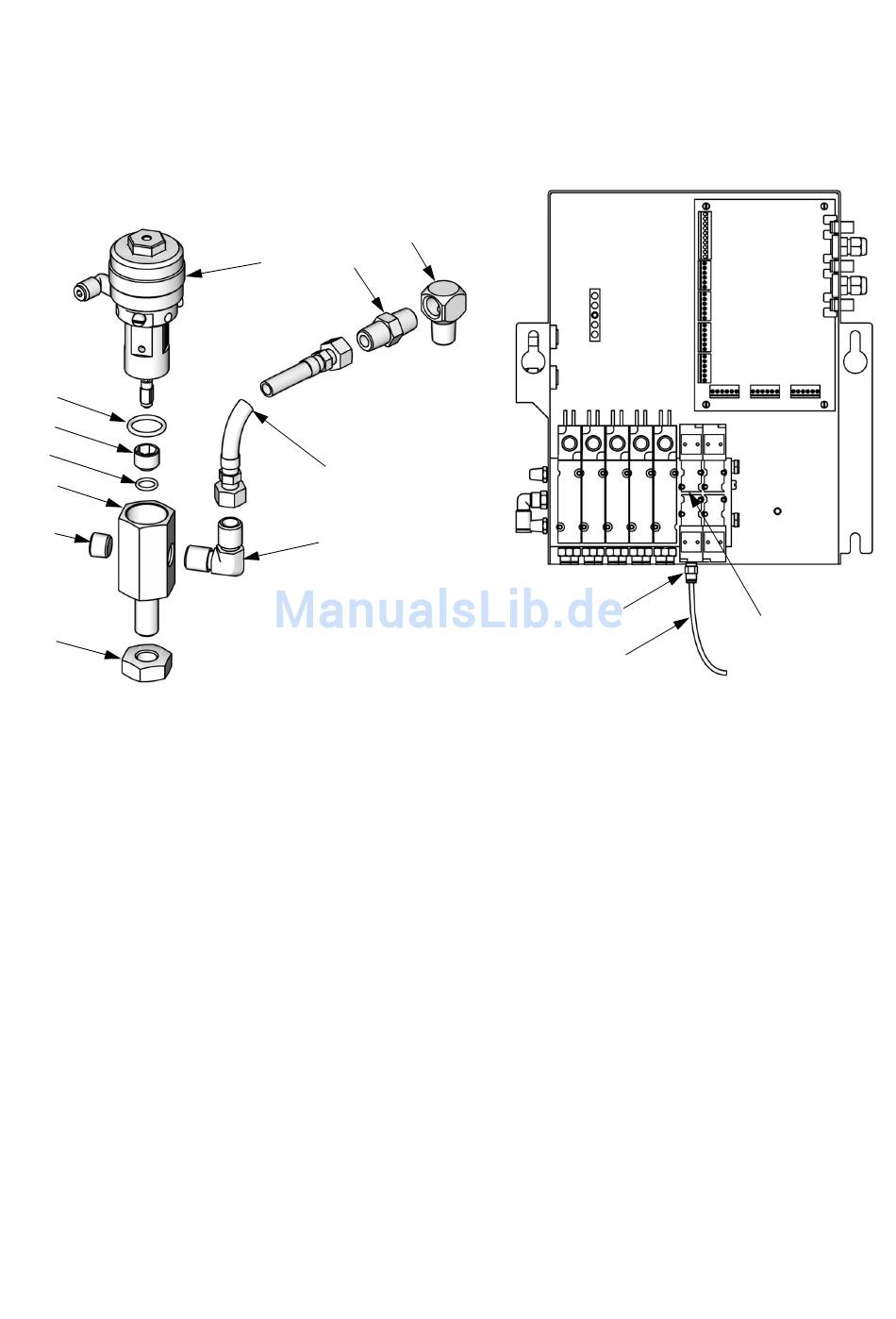

15V821 Bausatz für Ablassventil für Wandplattensysteme
*14
*11
*4
*2
15
8
Pos.-
Nr. Teile-Nr. Bezeichnung
1* 24W310 AUSGABEVENTIL, enthält
Artikel 14; siehe Anleitung
312782
2* 15T717 ABLASSVENTIL-ADAPTER
4* 111457 O-RING; PTFE
6 114342 WINKELVERSCHRAUBUNG;
1/4 NPT (MBE)
7 N/V ROHR, Nylon; 4 mm (5/32 Zoll);
0,61 m (2 Fuß)
8* N/V SECHSKANTMUTTER; 9/16-18
9 121324 VENTIL, Solenoid, Ablassventil
11*† N/V SITZ, Auslaßventil, ESt
12 206966 SCHLAUCH: 0,46 m (1-1/2 Fuß)
13 111328 ANSCHLUSS; 10-32 x 4 mm
(5/32 Zoll) AD Rohr
14* N/V O-RING; PTFE
15 101970 STOPFEN
18 166866 ÜBERGANGS-WINKELVERSC
HRAUBUNG, 1/4 NPT (a x i)
19 C20482 NIPPEL, 1/4 NPT
3A2312E
18
1* 19
12
6
TI12742a
Anzahl
1
1
1
1
1
1
1
1
1
1
1
1
1
1
13
7
* Im 16A079 Ablassventil-Austauschset enthaltene
Teile (separat zu bestellen).
† Nachrüstsatz 16A560 zum Austausch eines einzel-
nen Sitzes. Dieser Nachrüstsatz umfasst einen Sitz
(11) und O-Ringe (4 und 14).
Teile mit der Kennzeichnung N/V sind nicht einzeln
erhältlich.
Teile
A B
9
TI13116a
13
