15V202 Bausatz für drittes Spülventil für RoboMix
1. Luft- und Materialzufuhr zu ProMix 2KS abschalten.
2. Entlasten Sie den Anlagendruck. Siehe ProMix 2KS
Bedienungsanleitung.
3. Siehe A . 8. Den Stopfen (A) vom Ventil für die
BB
Spülluft (AFV) entfernen. Den O-Ring (6) in diesen
Anschluss einsetzen.
4. Den Adapter für das dritte Spülventil (3) im RoboMix
installieren. Sicherstellen, dass der O-Ring (6) am
Platz ist, um zwischen Adapter und Adapter für
Ventil für Spülluft abzudichten.
5. Den Adapter (3) am Adapter für das Ventil für
die Spülluft mit vier Schrauben (10) durch die
RoboMix Seitenwand befestigen. Mit 8 N•m
(70 in-lb) anziehen.
6. Gewindedichtungsmittel auftragen und das
Rückschlagventil (4) durch die Rückwand des
RoboMix und in den Adapter für das dritte
Spülventil (3) installieren.
5
6
1
2
10

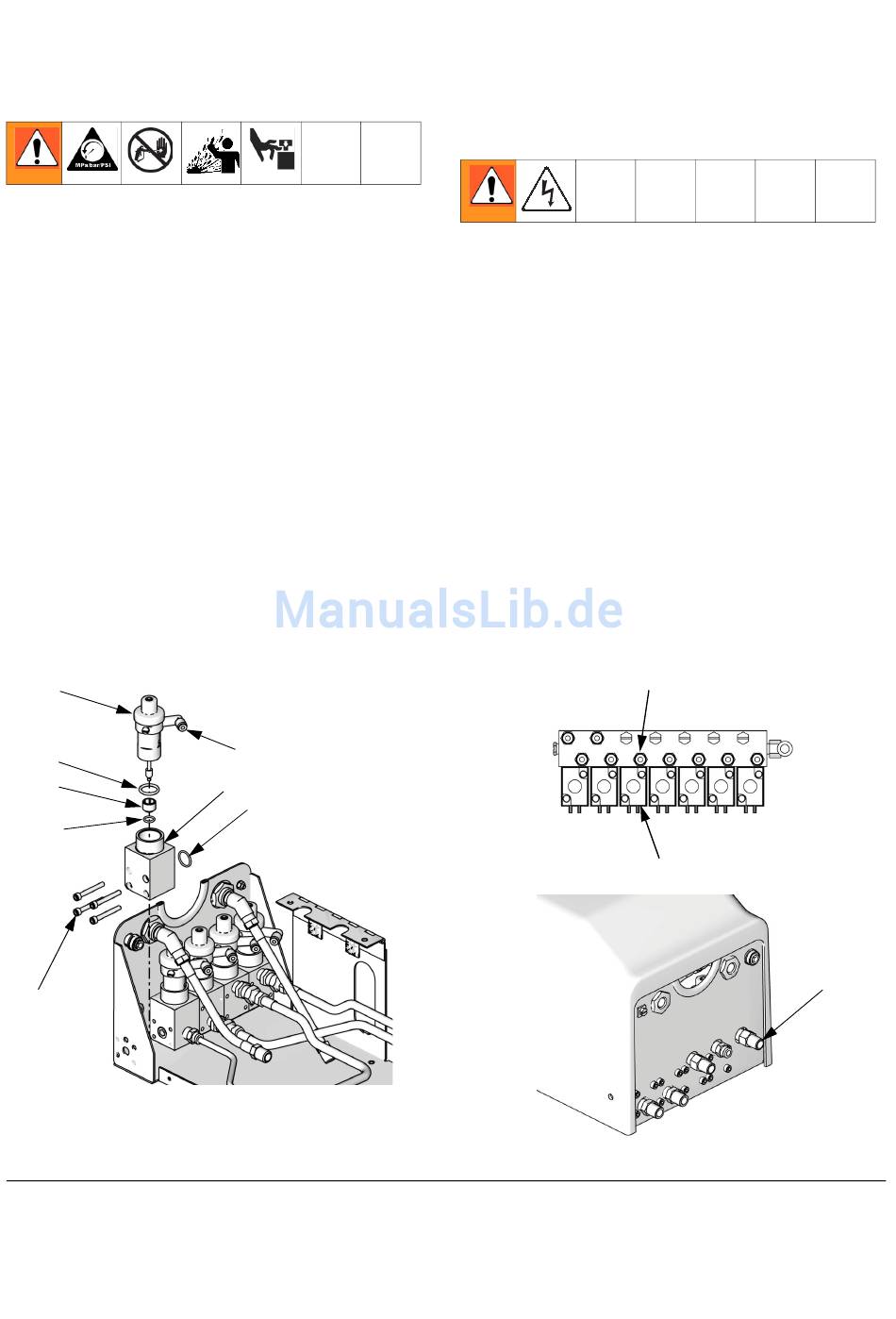

A . 8: 15V202 Einbau des Satzes
BB
3A2312E
T
3
6
TI13046a
7. O-Ring (2), Auflage (1), O-Ring (6) und drittes
Spülventil (5) im Adapter (3) installieren.
8. Siehe A . 8. Stromzufuhr zum Material-
BB
Schaltpult abschalten. Material-Schaltpult öffnen.
Solenoid (8) an der dritten Spülventil-Position
am Solenoid-Manifold anbringen. Rohrverbinder
(9) installieren. Die Solenoid-Kabel mit dem
Material-Schaltpult wie in A
verbinden. Lesen Sie hierzu auch Abschnitt
Elektrischer Schaltplan des Systems auf
Seite 10.
9. Rohrleitung (13) zwischen Solenoid-Manifold und
Rohrverschraubung (T) am dritten Spülventil (5)
anschließen. Siehe Pneumatischer Schaltplan
des Systems, Seite 9.
10. Zulauf des dritten Spülventils mit dem
Rückschlagventil (4) verbinden.
. 3 dargestellt
BB
9
TI12655a
8
TI13047a
Einbau
