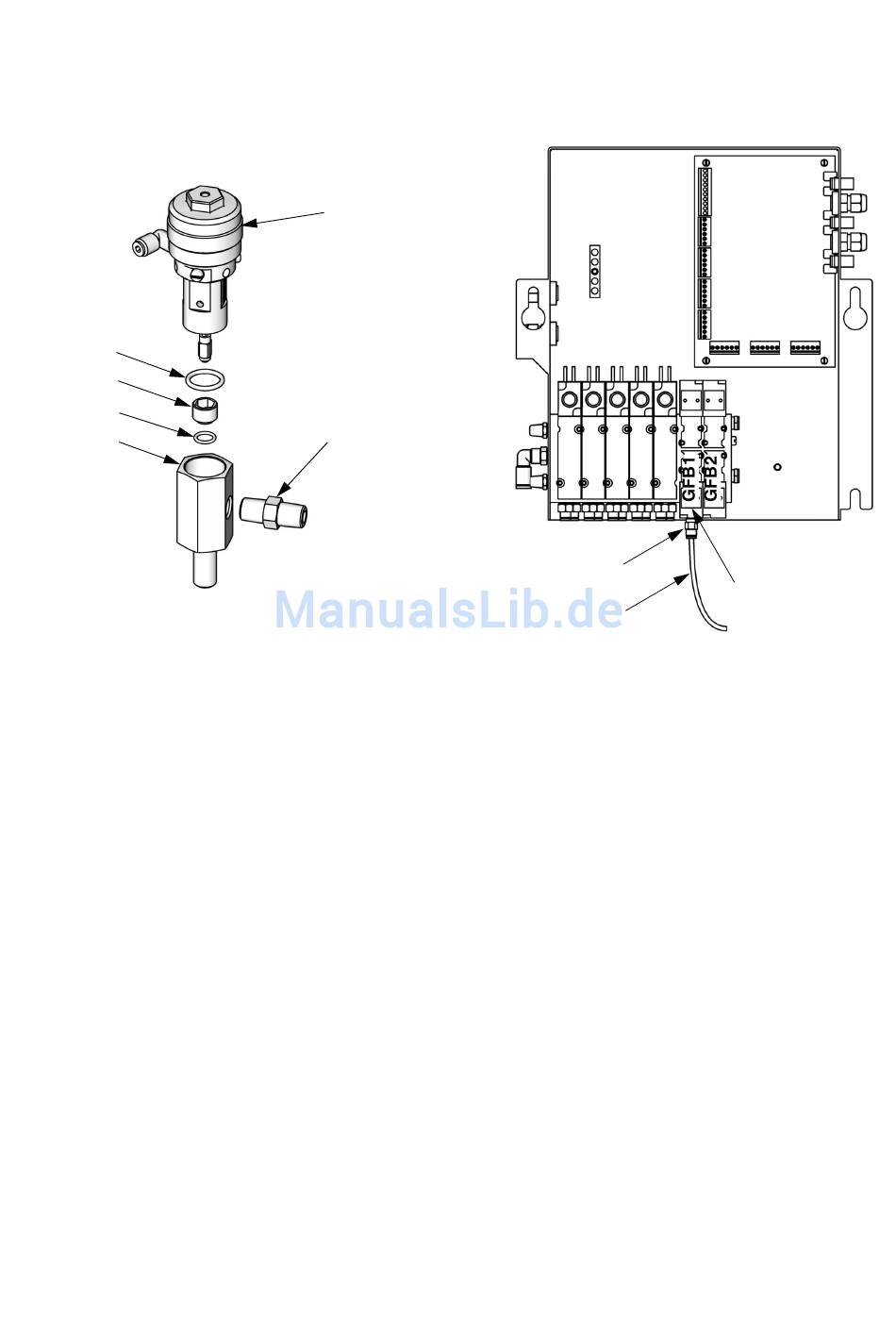

15X247 Bausatz für automatisches Ablassventil
7
6
3
2
Pos.-
Nr. Teile-Nr.Bezeichnung
1 24W310 DISPENSVENTIL, enthält Artikel
7; siehe Anleitung 312782
2 15T717 ABLASSVENTIL-ADAPTER
3† 111457 O-RING; PTFE
4 N/V ROHR, Nylon; AD 4 mm (5/32
Zoll); 1,52 m (5 Fuß)
5 121324 VENTIL, Solenoid, Ablassventil
6† N/V SITZ, Auslaßventil, ESt
7† N/V O-RING; PTFE
8 C20482 NIPPEL, 1/4 NPT
9 111328 ANSCHLUSS; 10-32 x 4 mm
(5/32 Zoll) AD Rohr
† Nachrüstsatz 16A560 zum Austausch eines einzel-
nen Sitzes. Dieser Nachrüstsatz umfasst einen Sitz
(6) und O-Ringe (3 und 7).
HINWEIS: Der Standard-Ventilsitz (6) besteht aus
Edelstahl. Um einen Hartmetallsitz einzubauen, Satz
24U054 bestellen. Der Satz umfasst einen einzelnen
Hartmetallsitz und die O-Ringe 3 und 7.
Teile mit der Kennzeichnung N/V sind nicht einzeln
erhältlich.
