Graco ProMix 2KS Anleitung Seite 15

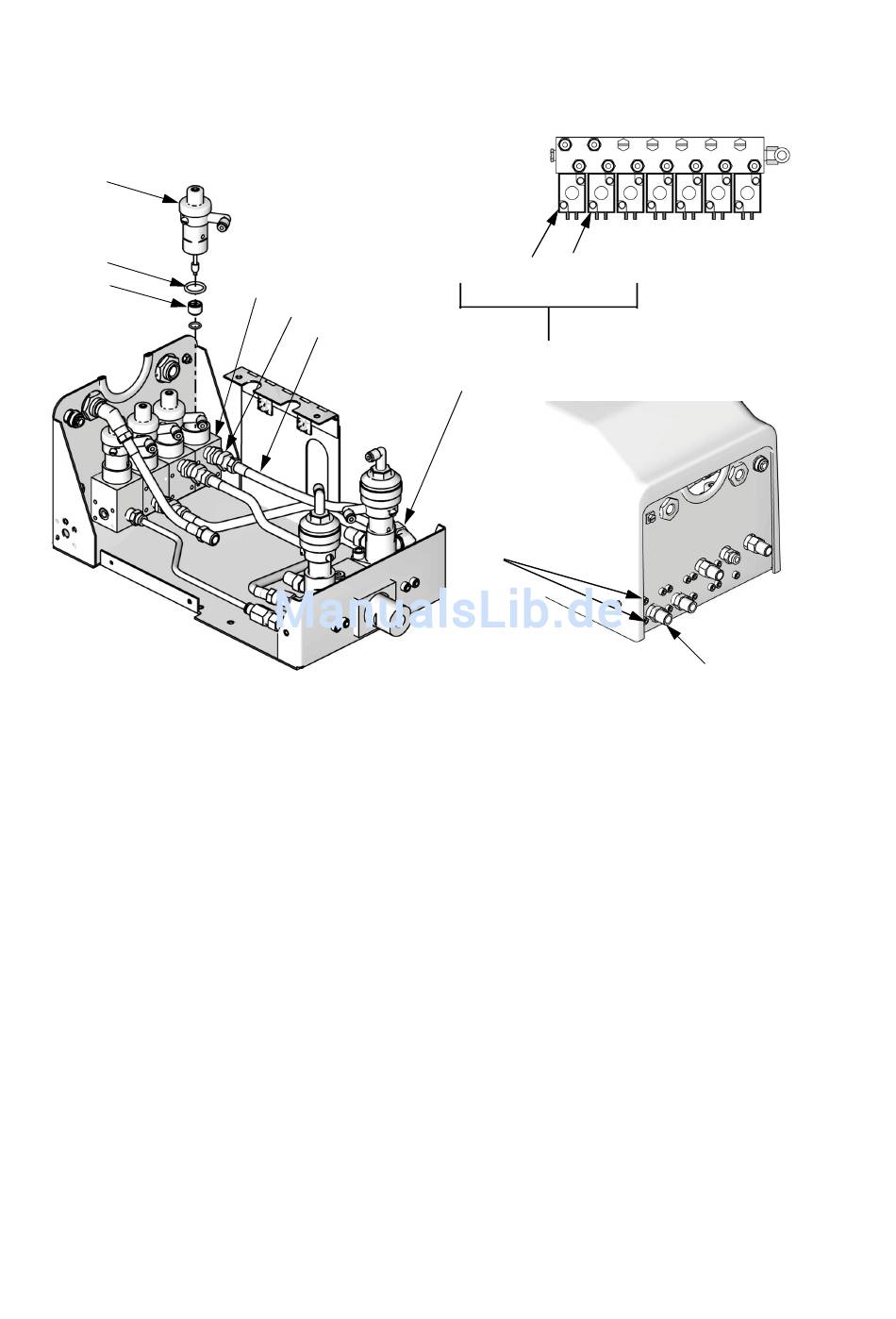

15V822 Ablassventilsatz für RoboMix
1
10
2
Pos.-
Nr. Teile-Nr. Bezeichnung
1 15X304 DISPENSVENTIL,
enthält Artikel 10; siehe
Anleitung 312782
2 15V888 SITZHALTERUNG, RoboMix
3 15U713 VENTILADAPTER, RoboMix
4 121795 4-WEGE-MAGNETVENTIL
5 15U720 SCHLAUCH; 1/4 NPT (MBE);
394 mm (15-1/2 Zoll); PTFE
6 114339 SCHWENKVERSCHRAUBUN
G, 1/4 NPT
8 114446 WINKELVERSCHRAUBUNG,
1/4 NPT(a) x 1/4 NPSM(i)
9 166421 NIPPEL, 1/4 NPT
10 N/V O-RING; PTFE
3A2312E
3
6
5
TI13045a
Anzahl
1
1
1
1
1
1
1
1
1
Ablass- Ablass-
ventil B ventil A
4
8
11
Pos.-
Nr. Teile-Nr. Bezeichnung
11 C19979 INBUSSCHRAUBE, 10-24 x
10 mm (3/8 Zoll)
12 111328 ANSCHLUSS; 10-32 x 4 mm
(5/32 Zoll) AD Rohr
13 N/V ROHR, Kunststoff; 4 mm
(5/32 Zoll) AD; 0,9 m
(3 Fuß); grün
14 114342 WINKELVERSCHRAUBUNG;
1/4 NPT (MBE)
15 104644 STOPFEN, Schraube
16 104640 DICHTUNG; Buna-N
Teile mit der Kennzeichnung N/V sind nicht
einzeln erhältlich.
Teile
TI12655a
TI13047a
9
Anzahl
15
4
1
1
1
1
1
