B. VERTEILEREINHEIT
Nr. Art.-Nr. Bezeichnung
1 150113810 Satz Begrenzungsventil
1.1 12330087 Dichtung Begrenzungsventil
1.2 150112820 Spitze Verschluss Begrenzungsventil
1.3 150026060 Verschlussspitze By-Pass Ventil
1.4 150090390 Sprengring By-Pass Ventil
2 150090360 Dichtung Behälter-Verteilerverbindung
3 10100082 Pumpendeckel mit Dichtung
3.1 10100083 Dichtung Pumpendeckel
4 10120095 Deckel mit Dichtung Ausgleichventil
4.1 10120096 Deckeldichtung Ausgleichventil
5 150029000 Filterdeckel mit Dichtung
5.1 10100053 Dichtung Filterdeckel
6 10100090 Pumpenfilter komplett
6.1 10100051 Maschengeflecht f. Filter 100 mesh
7 150026330 Ablassventil komplett
7.1 150026340 Dichtung Ablassventil
3
2
3.1
1
1.3 1.2 1.1 1.4
4
4.1
7
5
6.1
7.1
6
5.1

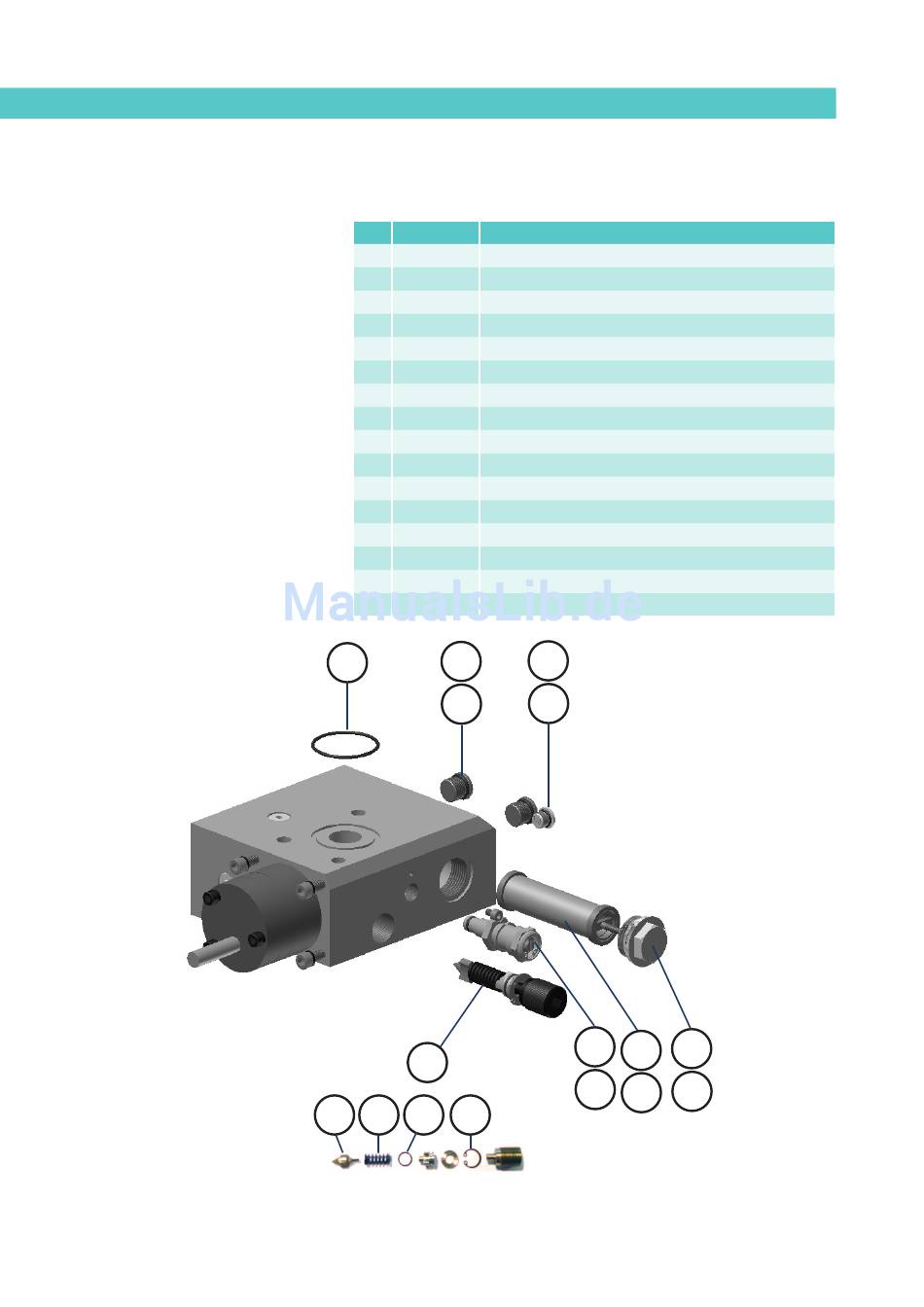

ERSATZTEILLISTE
