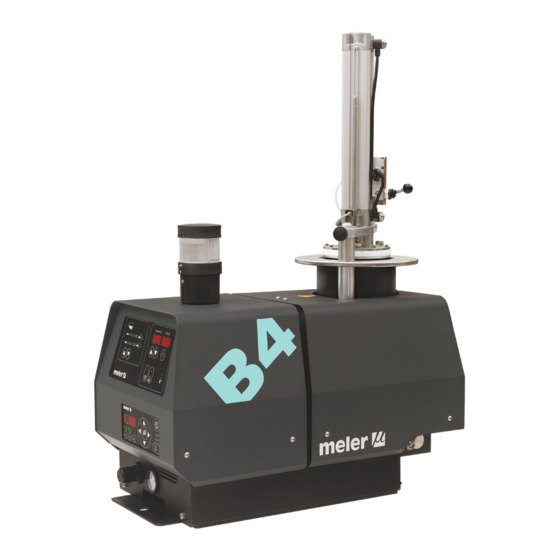

Meler B4 NS Handbuch

LEITFADEN ZUR INBETRIBNAHME: B4 VS
Achtung: Gefahr durch Stromschläge. Die Nichtbeachtung kann zu Verletzungen
oder zum Tod führen.
Achtung: Heiße Oberfläche, hohe Temperaturen. Gefahr durch Verbrennungen.
Wärmeschutzausrüstung verwenden!
Achtung: System steht unter Druck. Gefahr durch Verbrennungen oder
Partikelspritzer. Wärmeschutzausrüstung und Schutzbrille verwenden!
Achtung: Information für die richtige Verwendung des Systems. Es kann eine
oder mehrere der oben aufgeführten Gefahren mit sich bringen und ist daher
zur Vermeidung von Schäden zu beachten.
Achtung: Die Schmelzgeräte B4 VS sind mit moderner Technologie ausgerüstet und bergen
bestimmte Gefahren in sich. Arbeiten, Installation oder Reparatur dieser Equipments dürfen nur
von geeignetem Personal mit ausreichender Schulung und Erfahrung vorgenommen werden.
Bei Fragen zur Installation, bitte das entsprechende Kapitel im Handbuch konsultieren.
If you want this guide in other language, see the website: http://www.meler.eu
Meler Gluing Solutions, S.A
P.I. Los Agustinos, calle G, nave D-43
E - 31160 ORCOYEN Navarra (España)
Tel.: + 34 948 351 110
GLUING SOLUTIONS
Fax: + 34 948 351 130
e-mail: info@meler.eu
www.meler.eu
Stromanschluss
230V 1~ 50/60 Hz + N + PE
GERÄT PUMPE AUSGÄNGEN
B4 NS Zahnradpumpe 2
Komponenten, Optionen und Zubehör
Einheit lufttrockner
Signalleuchte
MA-5082-DEU V0715
Pneumatikanschluss und von Schläuchen
MAXIMALE LEISTUNG
Gerät mit Ausgängen
9,7A 16A
1
2 x
2
Ø6-12mm
Automatische
klebstoffbefüllung
Externer Kontakt zum
Einschalten der Pumpe
Schlauch
Anschlussstutzen
Füllstanddetektor
Pneumatischem bypassventil
1 2
9/16"
1 2
Abmessungen/Platzbedarf
320
445
Befestigung des Geräts
4 x M8
Maximale Last von Klebstoff
P= 0 bar
1
P = 6 bar
max
2
Inbetriebnahme des Schmelzgeräts
Ø6mm
On/Off
1
3
4
Pneumatischem bypassventil
600
481 (Ø9)
507
Blocks von PUR 2 kg
2
3
1
P : 0.2 bar
max
2
P : 6 bar
max
Luftdruck Hydraulikdruck
Ratio 1:15
