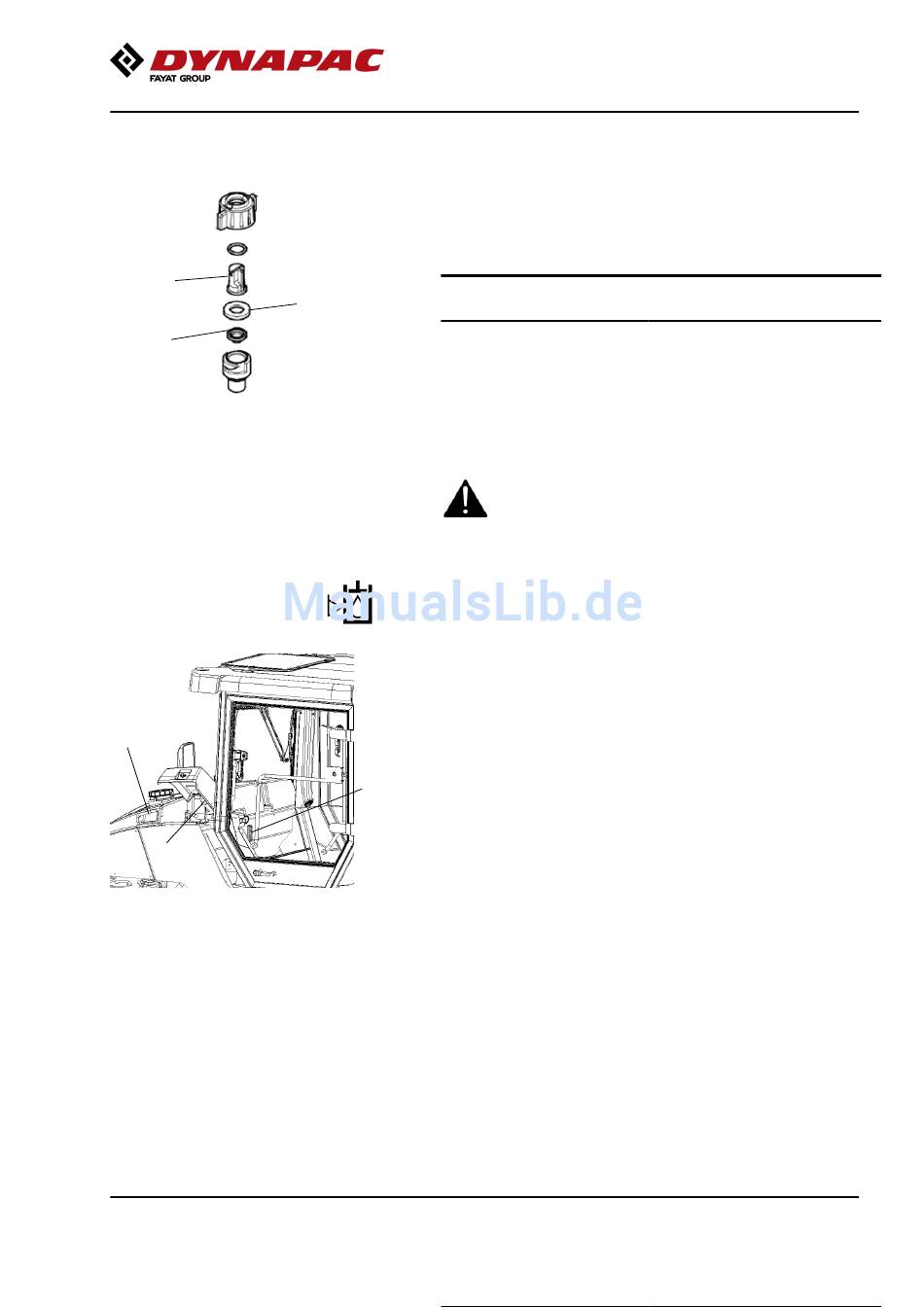

Abbildung: Düse
1. Düse
2. Dichtung
3. Filter
3
2
Abb. Hydrauliköltank
1. Schauglas, Hydrauliköl
2. Tankdeckel
3. Vertiefung für Haltegriff
2017-12-12
Sprinklersystem/Walze
Reinigung der Sprinklerdüse
Die verstopfte Düse von Hand ausbauen.
Düse (1) und Feinfilter (3) mit Druckluft reinigen
Alternativ Austauschteile einbauen und die verstopften
Teile später reinigen.
Düse
Düse
2
Standard
Standard
Optional
Optional
Optional
Optional
Optional
Optional
Nach dem Kontrollieren und ggf. dem Reinigen das
System einschalten und prüfen, ob es funktioniert.
Hydrauliköltank - Kontrolle des Ölstands
Das Schauglas des Hydrauliköltanks ist vom
Fahrersitz aus einsehbar.
Die Walze auf ebenem Untergrund abstellen und im
Schauglas (1) kontrollieren, ob der Ölstand zwischen
der Max- und Min-Markierung liegt. Hydrauliköl gemäß
Schmiermittelspezifikation auffüllen, wenn der Ölstand
1
zu niedrig ist.
Der Deckel kann während des Befüllens in die
Haltegriffvertiefung am Wassertank abgelegt werden.
4812161419_D.pdf
Farbe
Farbe
l/min (bei
l/min (bei
2,0 bar)
2,0 bar)
gelb
gelb
0,63
0,63
blau
blau
0,98
0,98
rot
rot
1,31
1,31
braun
braun
1,63
1,63
Beim Arbeiten mit Druckluft eine Schutzbrille
Beim Arbeiten mit Druckluft eine Schutzbrille
tragen.
tragen.
Wartung, 10 Std.
gal/min (bei
gal/min (bei
40 psi)
40 psi)
0,20
0,20
0,30
0,30
0,40
0,40
0,50
0,50
