Steuerfunktion Wendestarter (Reversing Starter)

Verwenden Sie diese Funktion, wenn ein Start/Stopp eines Motors in zwei Drehrichtungen (vorwärts/rück-
wärts) gefordert ist.
• Relaisausgang DO0 wird von der Steuerfunktion verwendet, um den Motor in Drehrichtung "Vorwärts"
zu starten.
• Relaisausgang DO1 wird von der Steuerfunktion verwendet, um den Motor in Drehrichtung "Rückwärts"
zu starten.
• DI0 kann optional für die Rückmeldeüberwachung des Schütz verwendet werden.
• DI3 / DI4 können optional zum Starten und DI5 zum Stoppen des Motors verwendet werden.
• Die Klemmen 24VDC Out (12) oder DO2 können optional als Fehlerausgang verwendet werden.

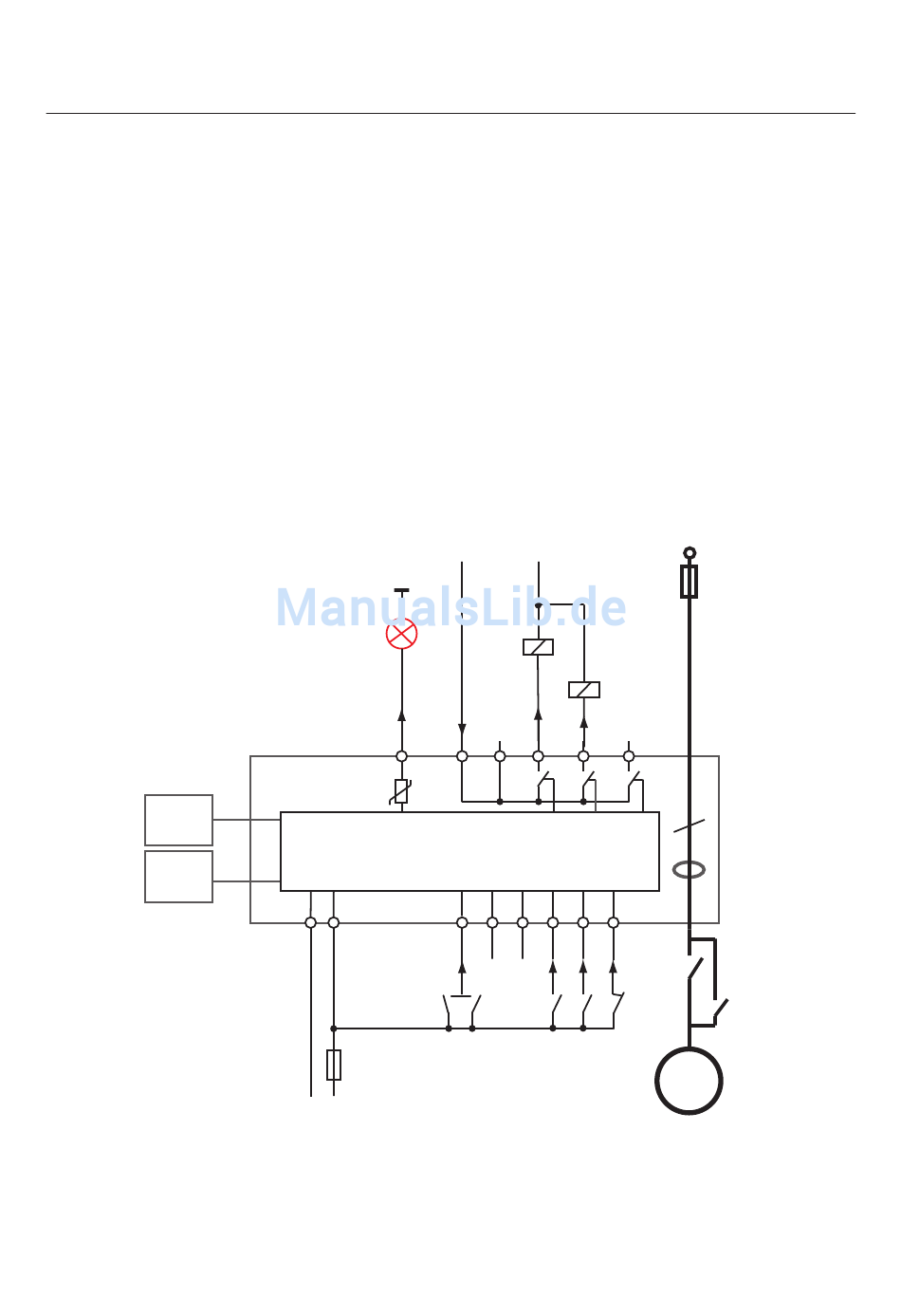

Die folgende Abbildung zeigt die Verdrahtung des UMC als Wendestarter. DO3 dient als Fehlerausgang,
es ist eine Signallampe angeschlossen. Das Hauptschütz ist an DO0 und DO1 angeschlossen. Zwei
Hilfskontakte k1 und k2 werden zur Rückmeldeüberwachung des Schützes verwendet. Der Motor kann
vor Ort über DI3/DI4 gestartet und über DI5 gestoppt werden. Die verbleibenden Digitaleingänge sind frei
verfügbar.
UMC-
PAN
Fieldbus
Plug
Schaltung zur Steuerung eines Motors in zwei Drehrichtung mit dem UMC. Die Rückmeldekontakte k1/
k2 sind optional.
UMC100-FBP
GND
(24VDC)
24VDC
Out
12
5
max.
200mA
UMC100
10 11 13 14
DI0
k1
0V 24VDC
- 76 -
Contactor
Supply
(e.g. 230VAC)
K1
K2
DOC DO0 DO1 DO2
6 7 8 9
15 16 17 18
DI1 DI2 DI3 DI4 DI5
k2
Start
Start
Rev
For
690V/400V
3
k1
forwards
k2
reverse
M
