Universal Motor Controller
UMC100-FBP
Technische Beschreibung
Integration über die EDS-Datei
Neben dem physikalischen Anschluss eines Gerätes an die CANopen-Leitung muss im CANopen-Master
die Integration und die Konfiguration der Geräte verwaltet werden. Zu diesem Zweck steht ein elektro-
nisches Datenblatt von ABB zur Verfügung. In der CANopen-Welt nennt man diese Datenblätter EDS-
Dateien. Diese Dateien enthalten alle zum Betrieb des Slave notwendigen Eigenschaften (z.B. unterstützte
Baudraten, Parameter, usw.).
Die EDS-Datei FBP_CO_UMC100.eds ist Bestandteil des Software Engineering Package
COE91-FBP.010x
Die ZIP-Datei kann von der ABB-Website (http://www.abb.de/stotz-kontakt) oder der
FBP-System-CD (2CDC 190 008 E04xx) heruntergeladen werden. Bitte erkundigen Sie sich bei Ihrem
zuständigen Vertriebsbüro.

Verwendung des UMC100 in einem MODBUS RTU-Netzwerk

Das MODICON Modbus® RTU-Protokoll ist ein weit verbreitetes Netzwerkprotokoll auf Basis der RS485
Übertragungsschicht. Es wird in vielen SPSen eingesetzt, die keinen anderen Feldbus bereitstellen. Um
ein UMC100 in ein Modbus-Netzwerk zu integrieren, muss der FieldBusPlug MRP21-FBP verwendet
werden.

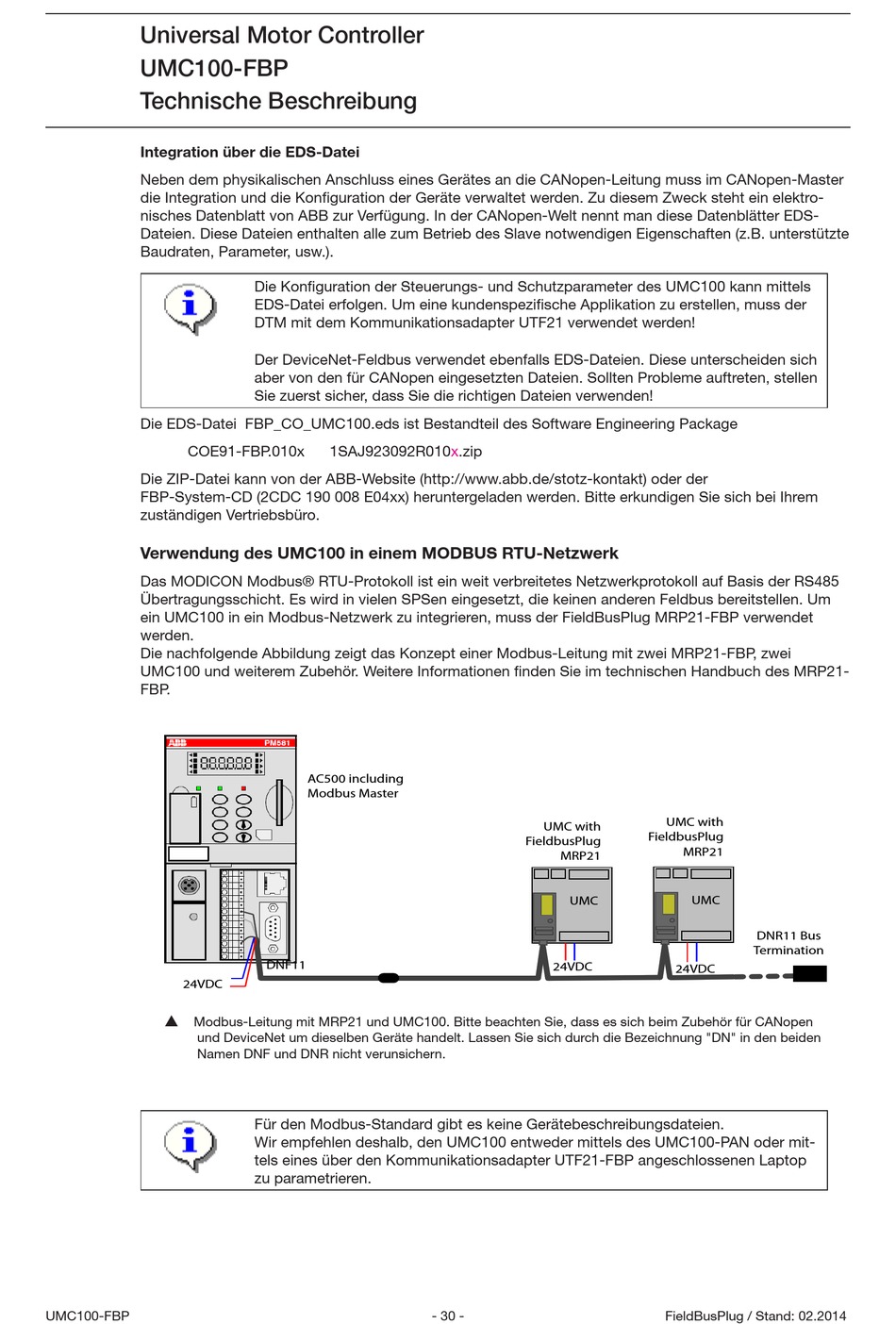

Die nachfolgende Abbildung zeigt das Konzept einer Modbus-Leitung mit zwei MRP21-FBP, zwei
UMC100 und weiterem Zubehör. Weitere Informationen finden Sie im technischen Handbuch des MRP21-
FBP.
24VDC

Modbus-Leitung mit MRP21 und UMC100. Bitte beachten Sie, dass es sich beim Zubehör für CANopen
und DeviceNet um dieselben Geräte handelt. Lassen Sie sich durch die Bezeichnung "DN" in den beiden
Namen DNF und DNR nicht verunsichern.
UMC100-FBP
Die Konfiguration der Steuerungs- und Schutzparameter des UMC100 kann mittels
EDS-Datei erfolgen. Um eine kundenspezifische Applikation zu erstellen, muss der
DTM mit dem Kommunikationsadapter UTF21 verwendet werden!
Der DeviceNet-Feldbus verwendet ebenfalls EDS-Dateien. Diese unterscheiden sich
aber von den für CANopen eingesetzten Dateien. Sollten Probleme auftreten, stellen
Sie zuerst sicher, dass Sie die richtigen Dateien verwenden!
1SAJ923092R010x.zip
AC500 including
Modbus Master
DNF11
Für den Modbus-Standard gibt es keine Gerätebeschreibungsdateien.
Wir empfehlen deshalb, den UMC100 entweder mittels des UMC100-PAN oder mit-
tels eines über den Kommunikationsadapter UTF21-FBP angeschlossenen Laptop
zu parametrieren.
UMC with
FieldbusPlug
MRP21
UMC
24VDC
- 30 -
UMC with
FieldbusPlug
MRP21
UMC
DNR11 Bus
Termination
24VDC
FieldBusPlug / Stand: 02.2014
