2 Installation

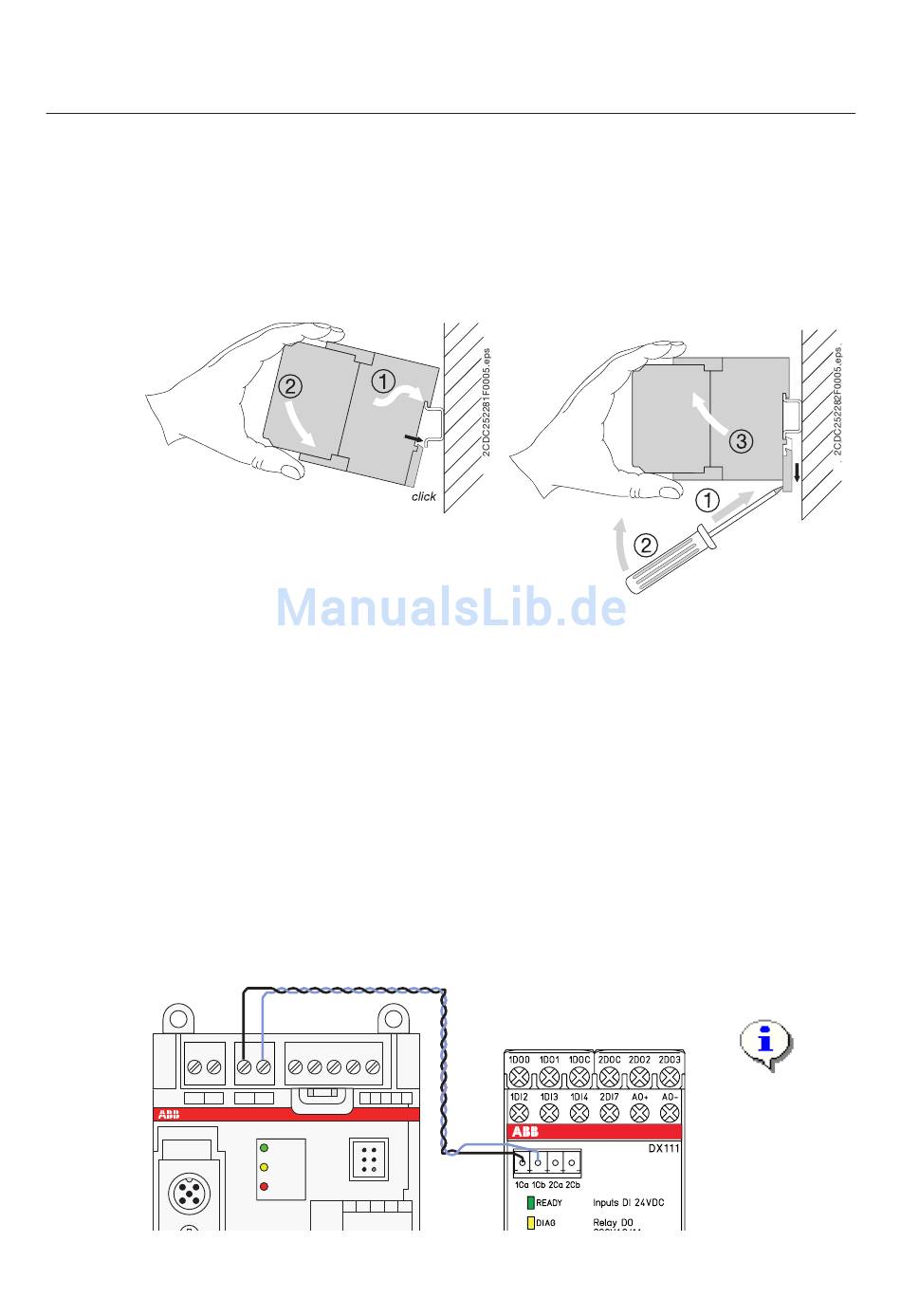

Ein- und Ausbau des UMC100-FBP und der IO-Module
Sie können das UMC100 und die IO-Module wie folgt befestigen:
• Schnappbefestigung ohne Werkzeug auf einer 35 mm Standard-Hutschiene (UMC100 und IO-Geräte)
• Montage mittels Schrauben auf einer Trägerplatte (nur UMC100)
Einbau
Anschluss der IO-Module DX111 und DX122
Mit den Modulen DX111 und DX122 können die vom UMC100 bereitgestellten Ein- und Ausgänge erwei-
tert werden.
Das UMC100 kann mit einem digitalen IO-Modul erweitert werden. Es stehen dann zusätzlich 8 digitale
Eingänge und 4 Relaisausgänge sowie 1 analoger Ausgang für den Anschluss eines analogen Messinstru-
ments zur Verfügung.
Die IO-Module werden an den Klemmen Ca und Cb des UMC100 angeschlossen (siehe unten). Bei Platz-
mangel müssen die I/O-Module möglicherweise getrennt vom UMC100 montiert werden. Dies ist jedoch
ohne Probleme möglich, solange die maximale Kabellänge nicht überschritten wird.
Für den Anschluss eines IO-Moduls gelten folgende Einschränkungen:
• Es kann entweder das Modul DX111 oder das Modul DX122 angeschlossen werden. Der gleichzeitige
Anschluss beider Module am UMC100 ist nicht möglich.
• Die Entfernung zwischen UMC100 und den IO-Modulen darf 3 m nicht überschreiten.
T1
T2
FieldBusPlug / Stand: 02.2014
Ca
Cb
5
6
7
8
9
UMC100
READY
MOT.ON
FAULT
Relay
5
6
7
8
9
230VAC
DO
DO
DO
DO
DO
1A
C
C
0
1
2
Inputs
24V
24VDC
Power
0
24
DC
DI
DI
DI
DI
DI
DI
V
V
Out
0
1
2
3
4
5
10
11
12
13
14
15
16
17
18
Verbindungskabel:
UMCIO-CAB.030CAB
- 17 -
Ausbau
Die Abbildung
zeigt die
Verdrahtung
für das Modul
DX111. Sie ist für
andere Module
identisch.
UMC100-FBP
