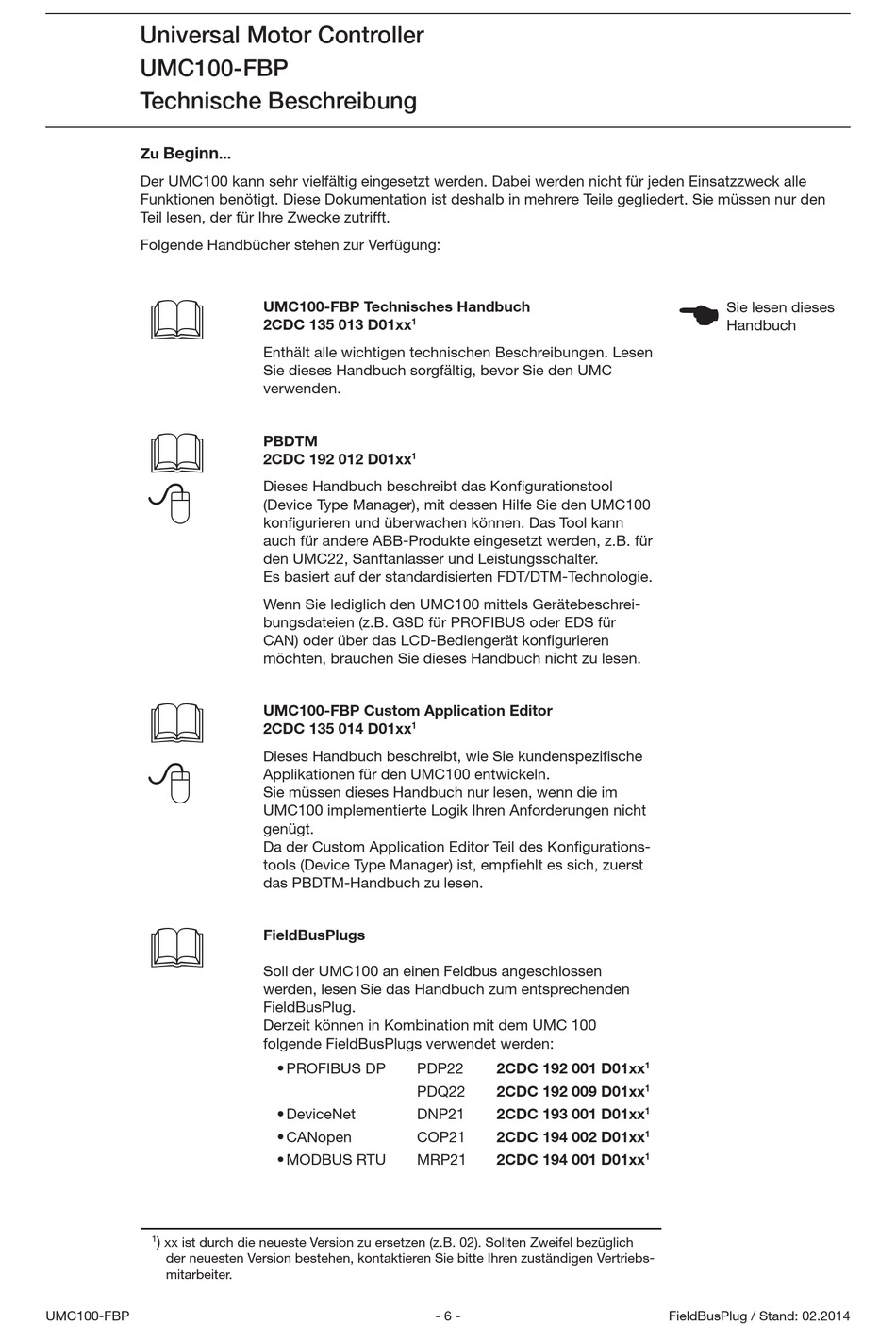

ABB UMC100-FBP Technische Beschreibung Seite 6

Universal Motor Controller
UMC100-FBP
Technische Beschreibung
Beginn
Zu
Der UMC100 kann sehr vielfältig eingesetzt werden. Dabei werden nicht für jeden Einsatzzweck alle
Funktionen benötigt. Diese Dokumentation ist deshalb in mehrere Teile gegliedert. Sie müssen nur den
Teil lesen, der für Ihre Zwecke zutrifft.
Folgende Handbücher stehen zur Verfügung:






)
1
xx ist durch die neueste Version zu ersetzen (z.B. 02). Sollten Zweifel bezüglich
der neuesten Version bestehen, kontaktieren Sie bitte Ihren zuständigen Vertriebs-
mitarbeiter.
UMC100-FBP
...
UMC100-FBP Technisches Handbuch
2CDC 135 013 D01xx
Enthält alle wichtigen technischen Beschreibungen. Lesen
Sie dieses Handbuch sorgfältig, bevor Sie den UMC
verwenden.
PBDTM
2CDC 192 012 D01xx
Dieses Handbuch beschreibt das Konfigurationstool
(Device Type Manager), mit dessen Hilfe Sie den UMC100
konfigurieren und überwachen können. Das Tool kann
auch für andere ABB-Produkte eingesetzt werden, z.B. für
den UMC22, Sanftanlasser und Leistungsschalter.
Es basiert auf der standardisierten FDT/DTM-Technologie.
Wenn Sie lediglich den UMC100 mittels Gerätebeschrei-
bungsdateien (z.B. GSD für PROFIBUS oder EDS für
CAN) oder über das LCD-Bediengerät konfigurieren
möchten, brauchen Sie dieses Handbuch nicht zu lesen.
UMC100-FBP Custom Application Editor
2CDC 135 014 D01xx
Dieses Handbuch beschreibt, wie Sie kundenspezifische
Applikationen für den UMC100 entwickeln.
Sie müssen dieses Handbuch nur lesen, wenn die im
UMC100 implementierte Logik Ihren Anforderungen nicht
genügt.
Da der Custom Application Editor Teil des Konfigurations-
tools (Device Type Manager) ist, empfiehlt es sich, zuerst
das PBDTM-Handbuch zu lesen.
FieldBusPlugs
Soll der UMC100 an einen Feldbus angeschlossen
werden, lesen Sie das Handbuch zum entsprechenden
FieldBusPlug.
Derzeit können in Kombination mit dem UMC 100
folgende FieldBusPlugs verwendet werden:
• PROFIBUS DP
• DeviceNet
• CANopen
• MODBUS RTU
1
1
1
2CDC 192 001 D01xx
PDP22
2CDC 192 009 D01xx
PDQ22
DNP21 2CDC 193 001 D01xx
COP21 2CDC 194 002 D01xx
MRP21 2CDC 194 001 D01xx
- 6 -

Sie lesen dieses
Handbuch
1
1
1
1
1
FieldBusPlug / Stand: 02.2014
