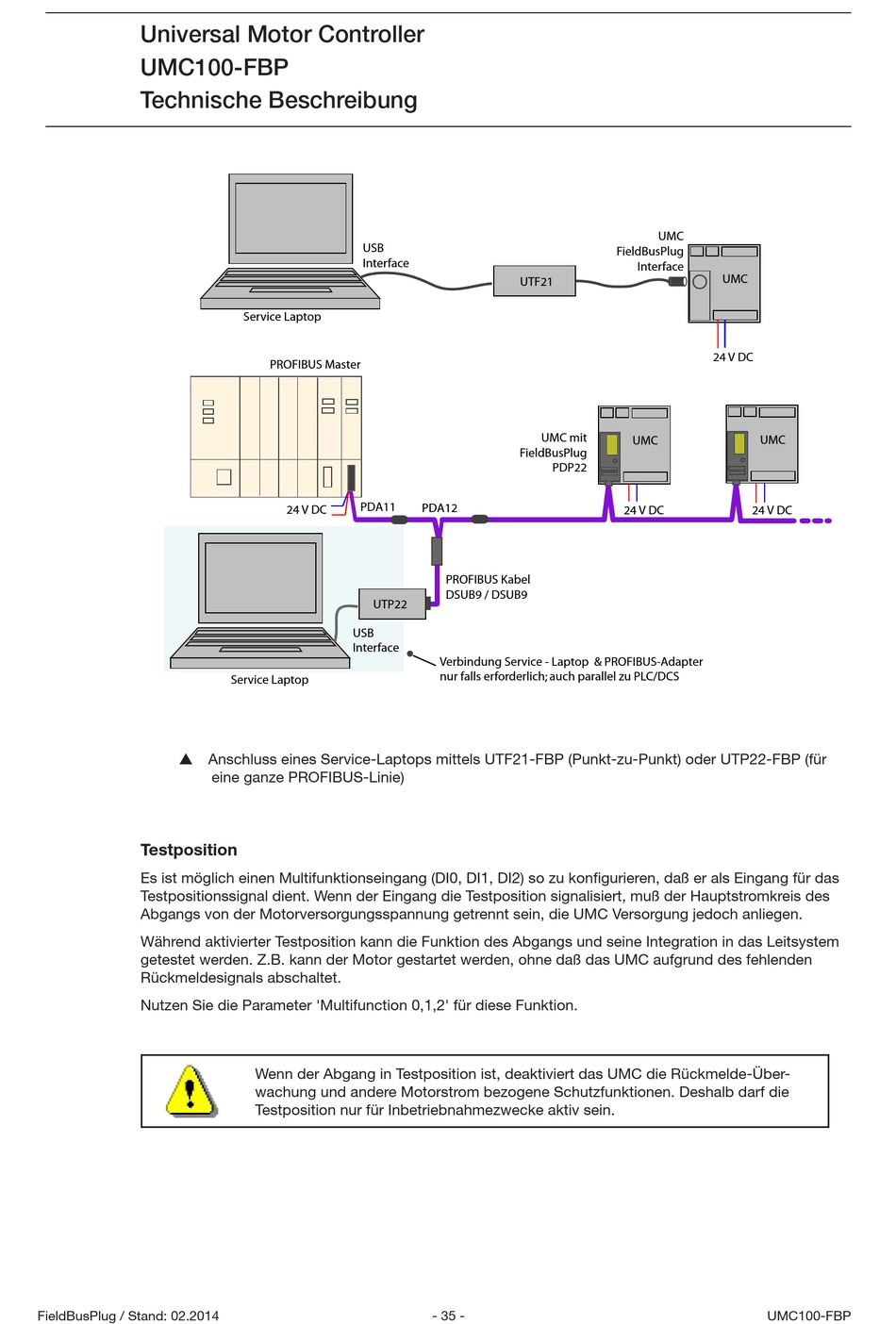

 Anschluss eines Service-Laptops mittels UTF21-FBP (Punkt-zu-Punkt) oder UTP22-FBP (für

Testposition

Es ist möglich einen Multifunktionseingang (DI0, DI1, DI2) so zu konfigurieren, daß er als Eingang für das
Testpositionssignal dient. Wenn der Eingang die Testposition signalisiert, muß der Hauptstromkreis des
Abgangs von der Motorversorgungsspannung getrennt sein, die UMC Versorgung jedoch anliegen.
Während aktivierter Testposition kann die Funktion des Abgangs und seine Integration in das Leitsystem
getestet werden. Z.B. kann der Motor gestartet werden, ohne daß das UMC aufgrund des fehlenden
Rückmeldesignals abschaltet.
Nutzen Sie die Parameter 'Multifunction 0,1,2' für diese Funktion.
