Steuerfunktion Direktstarter (Direkt Starter Dol) - ABB UMC100-FBP Technische Beschreibung

Universal Motor Controller
UMC100-FBP
Technische Beschreibung

Steuerfunktion Direktstarter (Direkt Starter DOL)

Verwenden Sie diese Funktion, wenn ein Start/Stopp eines Motors in einer Drehrichtung gefordert ist.
• Relaisausgang DO0 wird von der Steuerfunktion verwendet.
• DI0 kann optional für die Rückmeldeüberwachung des Schütz verwendet werden.
• DI4/DI5 kann optional vor Ort zum Starten/Stoppen des Motors verwendet werden.
• Die Klemmen 24VDC Out (12) oder DO2 können optional als Fehlerausgang verwendet werden.

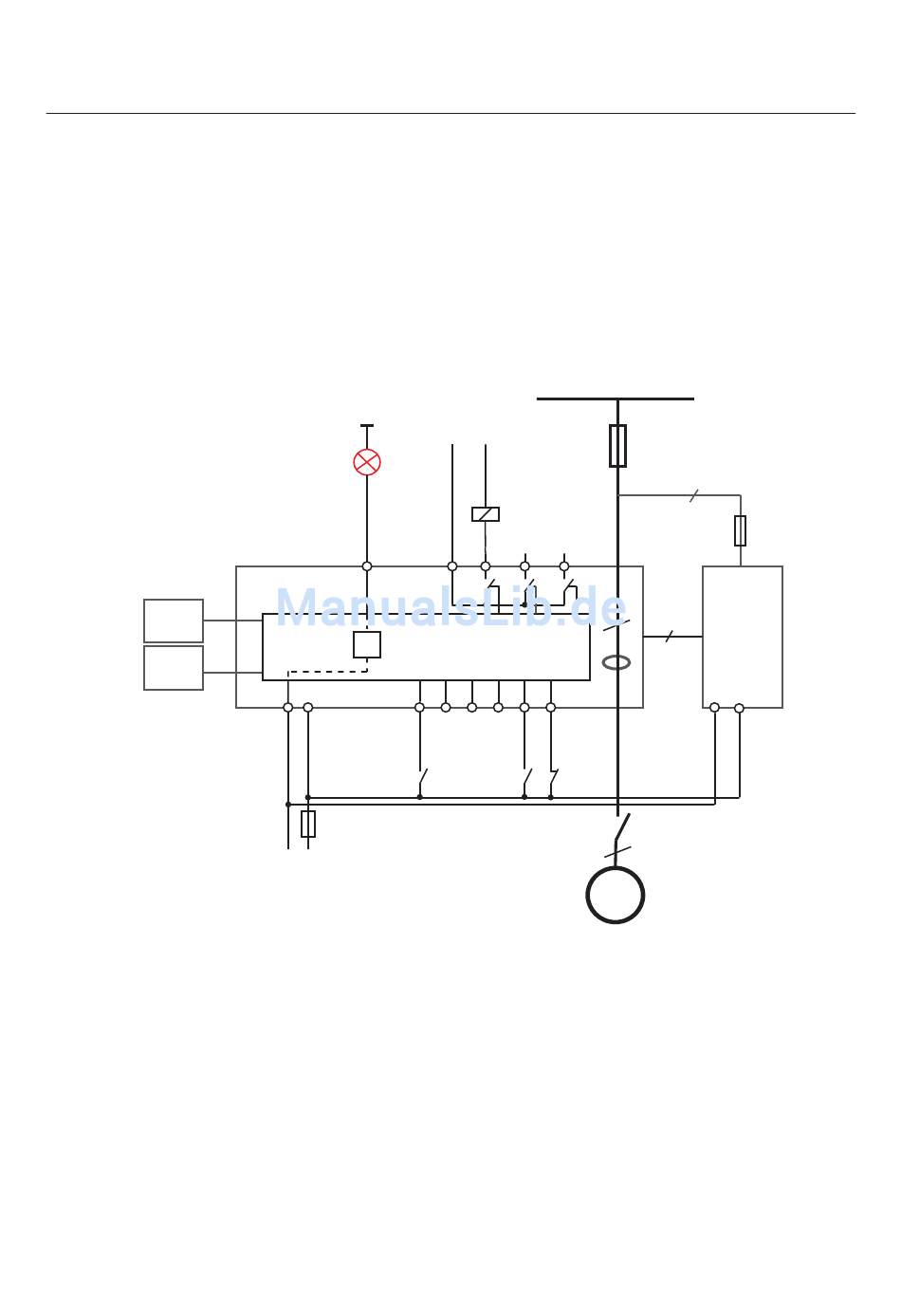

Die folgende Abbildung zeigt die Verdrahtung des UMC als Direktstarter. DO3 dient als Fehlerausgang, es
ist eine Signallampe angeschlossen. Das Hauptschütz ist an DO0 angeschlossen, ein Hilfskontakt von
K wird zur Rückmeldeüberwachung des Schützes verwendet. Der Motor kann vor Ort über DI4 gestartet
und über DI5 gestoppt werden. Die verbleibenden Digitaleingänge sind frei verfügbar.
UMC-
PAN
Fieldbus
Plug
Schaltung zur Steuerung eines Motors in einer Drehrichtung mit dem UMC.
Der Rückmeldekontakt k1 ist optional.
FieldBusPlug / Stand: 02.2014
GND
(24VDC)
24VDC
DO3
12
UMC100
I
Lim
10 11 13 14
DI0
0V
24VDC
Contactor
Supply
(e.g. 230VAC)
K1
DOC DO0 DO1 DO2
5 7 8 9
15 16 17 18
DI1 DI2 DI3 DI4 DI5
Fwd
k1
Stop
- 73 -
L1, L2, L3
F1
3
3
VI15x
2
0V
24VDC
k1
3
M
UMC100-FBP
