Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
Pos. Symbol
9
10
11
12
VRD
13
Hold
14
15
16
3.1.2

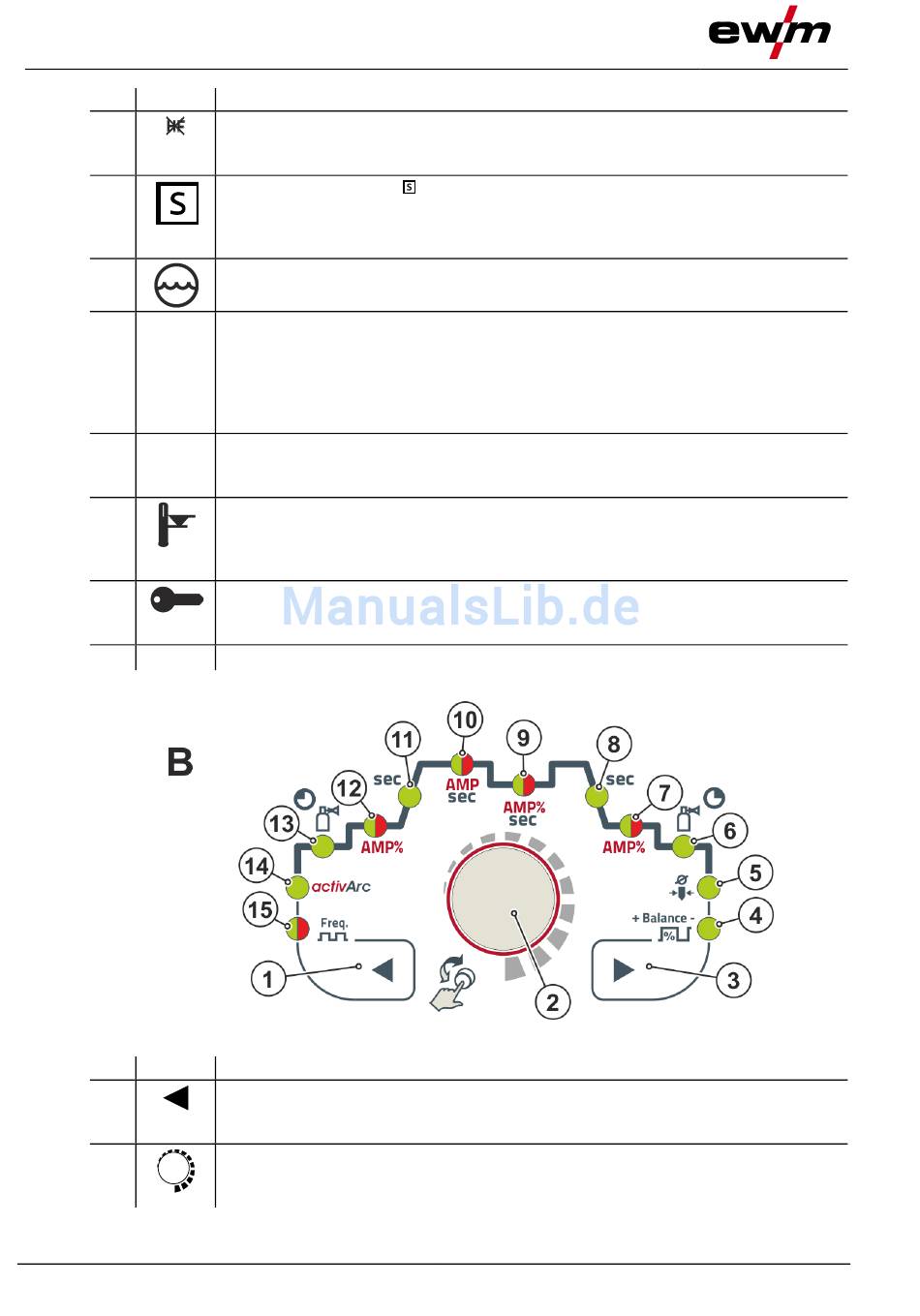

Steuerungsbereich B
Pos. Symbol
1
2
10
Beschreibung
0
Signalleuchte WIG-Zündungsart
Signalleuchte leuchtet: Zündungsart Liftarc aktiv / HF-Zündung ausgeschaltet. Die
Umschaltung der Zündungsart erfolgt im Expertmenü (WIG) > siehe Kapitel 4.1.11.
Signalleuchte Funktion
Signalisiert, dass in Umgebung mit erhöhter elektrischer Gefährdung Schweißen
möglich ist (z.B. in Kesseln). Leuchtet die Signalleuchte nicht, so ist unbedingt der
Service ist zu verständigen.
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Spannungsminderungseinrichtung (VRD)
Die Signalleuchte VRD leuchtet, wenn die Spannungsminderungseinrichtung
einwandfrei funktioniert und die Ausgangsspannung auf die in der entsprechenden
Norm festgelegten Werte reduziert ist > siehe Kapitel 4.6.
Die Spannungsminderungseinrichtung ist ausschließlich bei Gerätevarianten mit dem
Zusatz (VRD) aktiv.
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne
weitere Maßnahmen weitergeschweißt werden.
Signalleuchte Zugriffssteuerung aktiv
Signalleuchte leuchtet bei aktiver Zugriffssteuerung der
Gerätesteuerung > siehe Kapitel 4.5.
In dieser Geräteausführung ohne Funktion.
Beschreibung
0
Drucktaste Parameteranwahl, links
Die Schweißparameter des Funktionsablaufes werden nacheinander gegen den
Uhrzeigersinn angewählt.
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und
Drücken > siehe Kapitel 3.3.
-Zeichen
Abbildung 3-3
099-00T401-EW500
10.11.2017
