Funktionsbeschreibung
Zusatzdrahtschweißen
4.3.5
Betriebsarten (Funktionsabläufe)
Die Betriebsart für Schweißstrom muss am Schweißgerät auf 4-Takt eingestellt werden. Der
Schweißstrom kann mit Brennertaster 3 und 4 (BRT 3 und BRT 4) stufenlos eingestellt werden.
Mit Brennertaster 2 (BRT 2) wird der Schweißstrom ein- bzw. ausgeschaltet.
Mit Brennertaster 1 (BRT 1) wird die Drahtförderung ein- bzw. ausgeschaltet. Die Bedienung kann
zwischen drei Betriebsarten gewählt werden (siehe folgende Funktionsabläufe).
4.3.5.1
Zeichenerklärung
Symbol
Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
I
Schweißleistung
Gasvorströmen
Gasnachströmen
2-Takt
4-Takt
Zeit
t
Startprogramm
P
START
P
Hauptprogramm
A
vermindertes Hauptprogramm
P
B
P
Endprogramm
END
tS1
Slope-Zeit von PSTART, auf PA
Drahtvorschubgerät
48

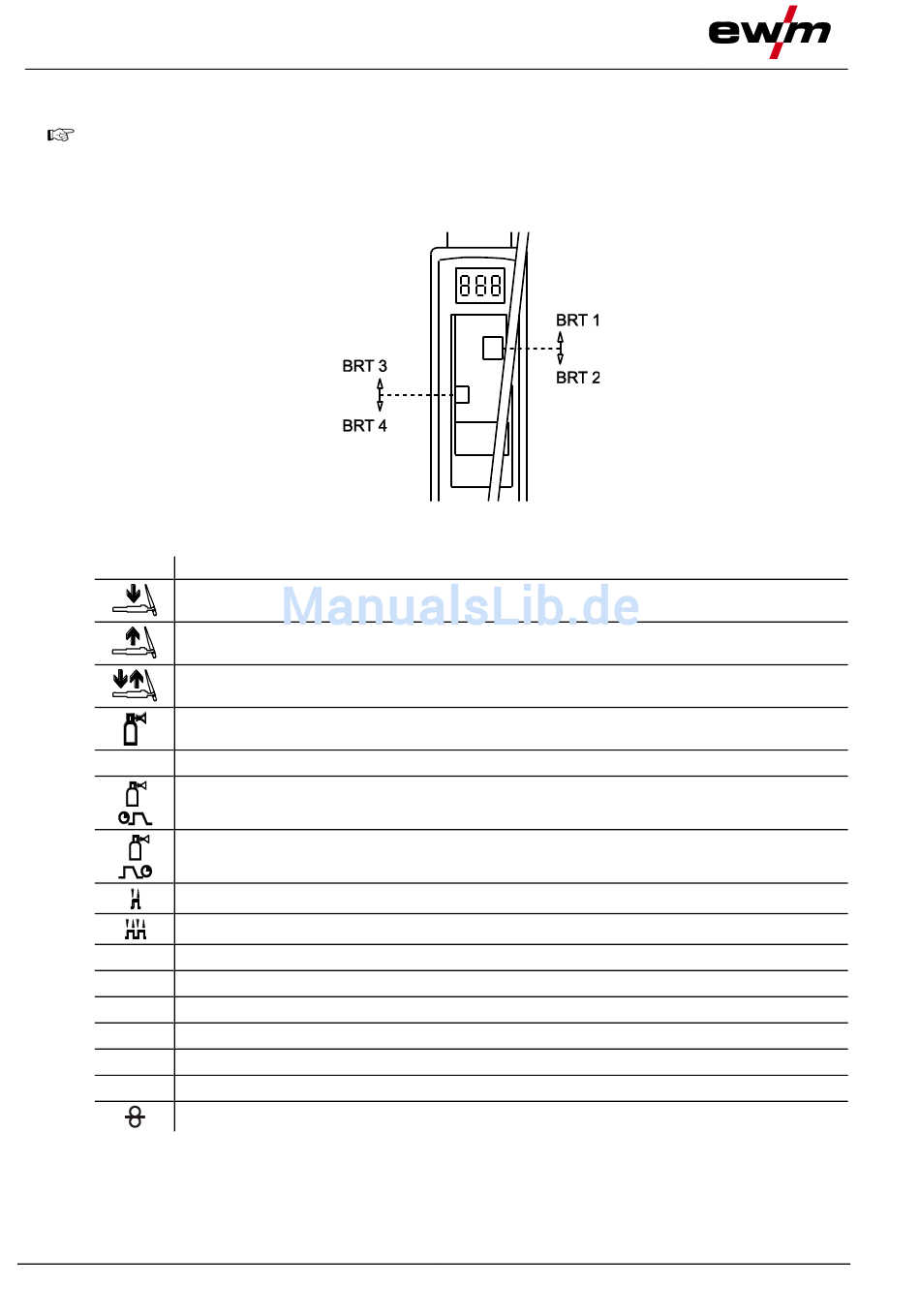

Abbildung 4-41
