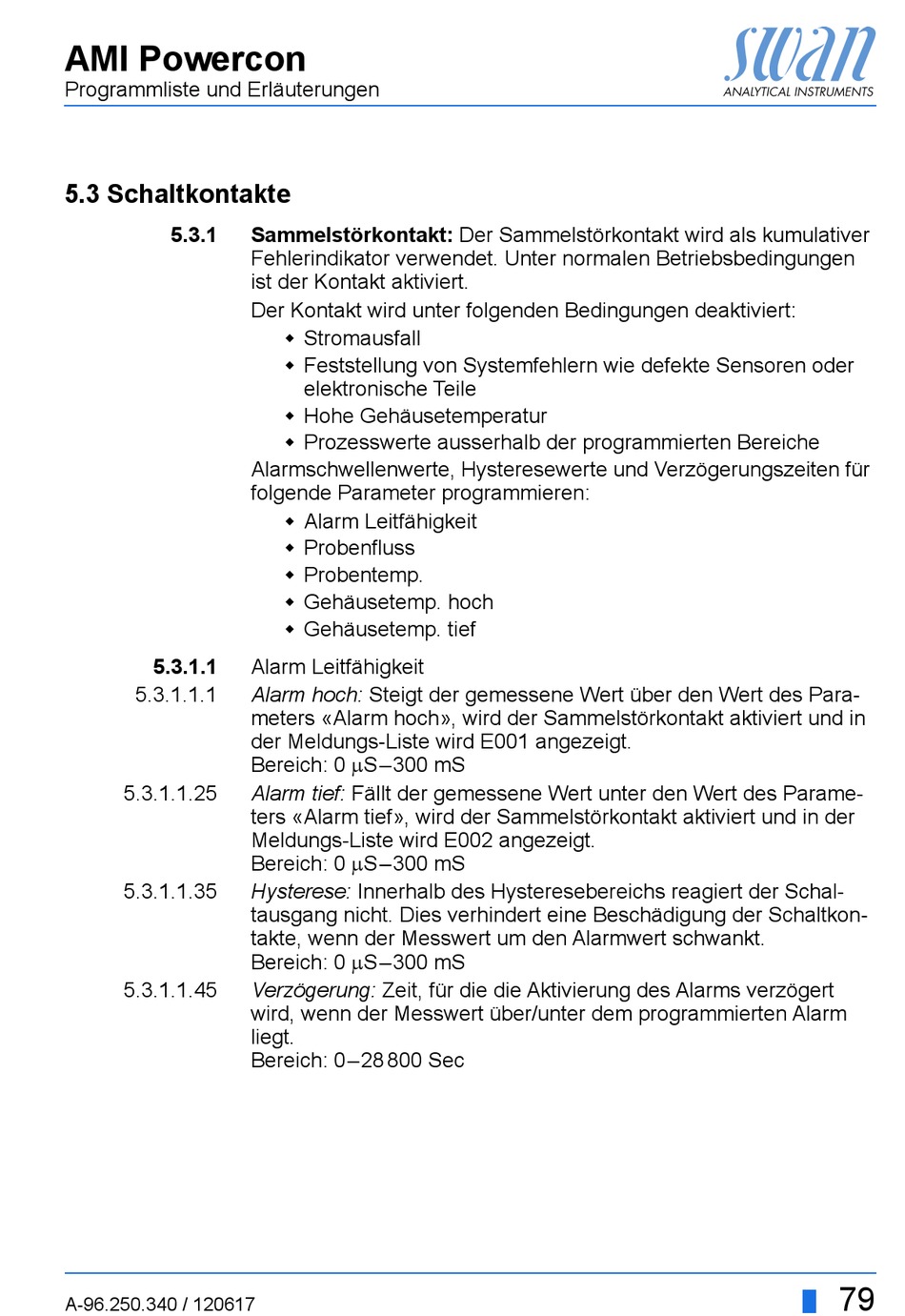

AMI Powercon
Programmliste und Erläuterungen
5.3 Schaltkontakte
5.3.1
5.3.1.1
5.3.1.1.1
5.3.1.1.25
5.3.1.1.35
5.3.1.1.45
A-96.250.340 / 120617
Sammelstörkontakt: Der Sammelstörkontakt wird als kumulativer
Fehlerindikator verwendet. Unter normalen Betriebsbedingungen
ist der Kontakt aktiviert.
Der Kontakt wird unter folgenden Bedingungen deaktiviert:
Stromausfall
Feststellung von Systemfehlern wie defekte Sensoren oder
elektronische Teile
Hohe Gehäusetemperatur
Prozesswerte ausserhalb der programmierten Bereiche
Alarmschwellenwerte, Hysteresewerte und Verzögerungszeiten für
folgende Parameter programmieren:
Alarm Leitfähigkeit
Probenfluss
Probentemp.
Gehäusetemp. hoch
Gehäusetemp. tief
Alarm Leitfähigkeit
Alarm hoch: Steigt der gemessene Wert über den Wert des Para-
meters «Alarm hoch», wird der Sammelstörkontakt aktiviert und in
der Meldungs-Liste wird E001 angezeigt.
Bereich: 0 S–300 mS
Alarm tief: Fällt der gemessene Wert unter den Wert des Parame-
ters «Alarm tief», wird der Sammelstörkontakt aktiviert und in der
Meldungs-Liste wird E002 angezeigt.
Bereich: 0 S–300 mS
Hysterese: Innerhalb des Hysteresebereichs reagiert der Schal-
tausgang nicht. Dies verhindert eine Beschädigung der Schaltkon-
takte, wenn der Messwert um den Alarmwert schwankt.
Bereich: 0 S–300 mS
Verzögerung: Zeit, für die die Aktivierung des Alarms verzögert
wird, wenn der Messwert über/unter dem programmierten Alarm
liegt.
Bereich: 0–28 800 Sec
79
