AMI Powercon
Programmliste und Erläuterungen
5.3.2/3
5.3.2.1
5.3.2.20
5.3.2.300
5.3.2.400
A-96.250.340 / 120617

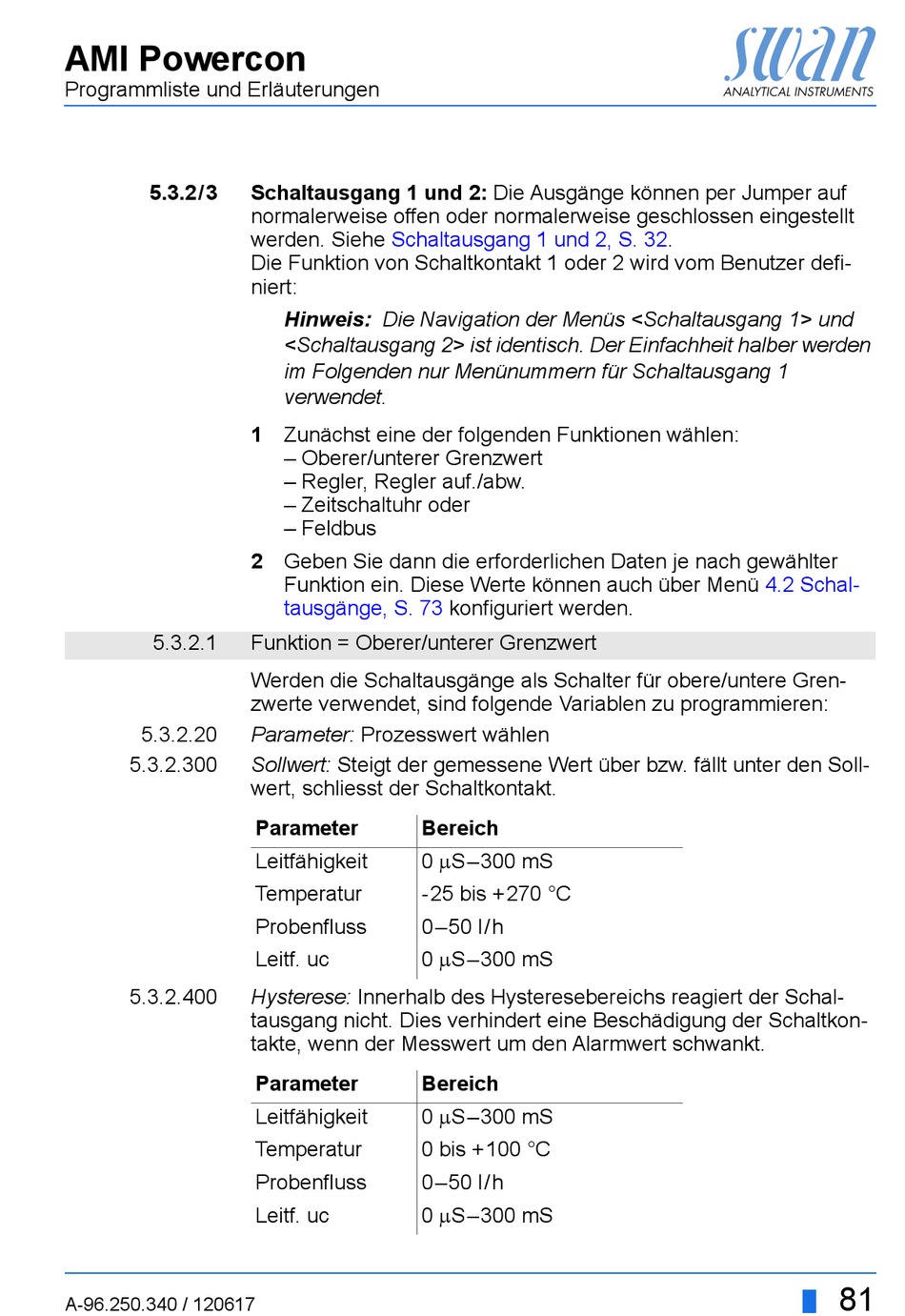

Schaltausgang 1 und 2: Die Ausgänge können per Jumper auf
normalerweise offen oder normalerweise geschlossen eingestellt
werden. Siehe
Schaltausgang 1 und 2, S.
Die Funktion von Schaltkontakt 1 oder 2 wird vom Benutzer defi-
niert:
Hinweis: Die Navigation der Menüs <Schaltausgang 1> und
<Schaltausgang 2> ist identisch. Der Einfachheit halber werden
im Folgenden nur Menünummern für Schaltausgang 1
verwendet.
1 Zunächst eine der folgenden Funktionen wählen:
– Oberer/unterer Grenzwert
– Regler, Regler auf./abw.
– Zeitschaltuhr oder
– Feldbus
2 Geben Sie dann die erforderlichen Daten je nach gewählter
Funktion ein. Diese Werte können auch über Menü
tausgänge, S. 73
Funktion = Oberer/unterer Grenzwert
Werden die Schaltausgänge als Schalter für obere/untere Gren-
zwerte verwendet, sind folgende Variablen zu programmieren:
Parameter: Prozesswert wählen
Sollwert: Steigt der gemessene Wert über bzw. fällt unter den Soll-
wert, schliesst der Schaltkontakt.
Parameter
Bereich
0 S–300 mS
Leitfähigkeit
Temperatur
-25 bis +270 °C
Probenfluss
0–50 l/h
0 S–300 mS
Leitf. uc
Hysterese: Innerhalb des Hysteresebereichs reagiert der Schal-
tausgang nicht. Dies verhindert eine Beschädigung der Schaltkon-
takte, wenn der Messwert um den Alarmwert schwankt.
Parameter
Bereich
0 S–300 mS
Leitfähigkeit
Temperatur
0 bis +100 °C
Probenfluss
0–50 l/h
0 S–300 mS
Leitf. uc
konfiguriert werden.
32.
4.2 Schal-
81
