AMI Powercon
Installation
3.
3.1.
Überprüfung
Standortanforde-
rungen
Installation
Elektrische
Anschlüsse
Kationen-
tauscher
Einschalten
Einrichten des
Instruments
Einlaufzeit
22

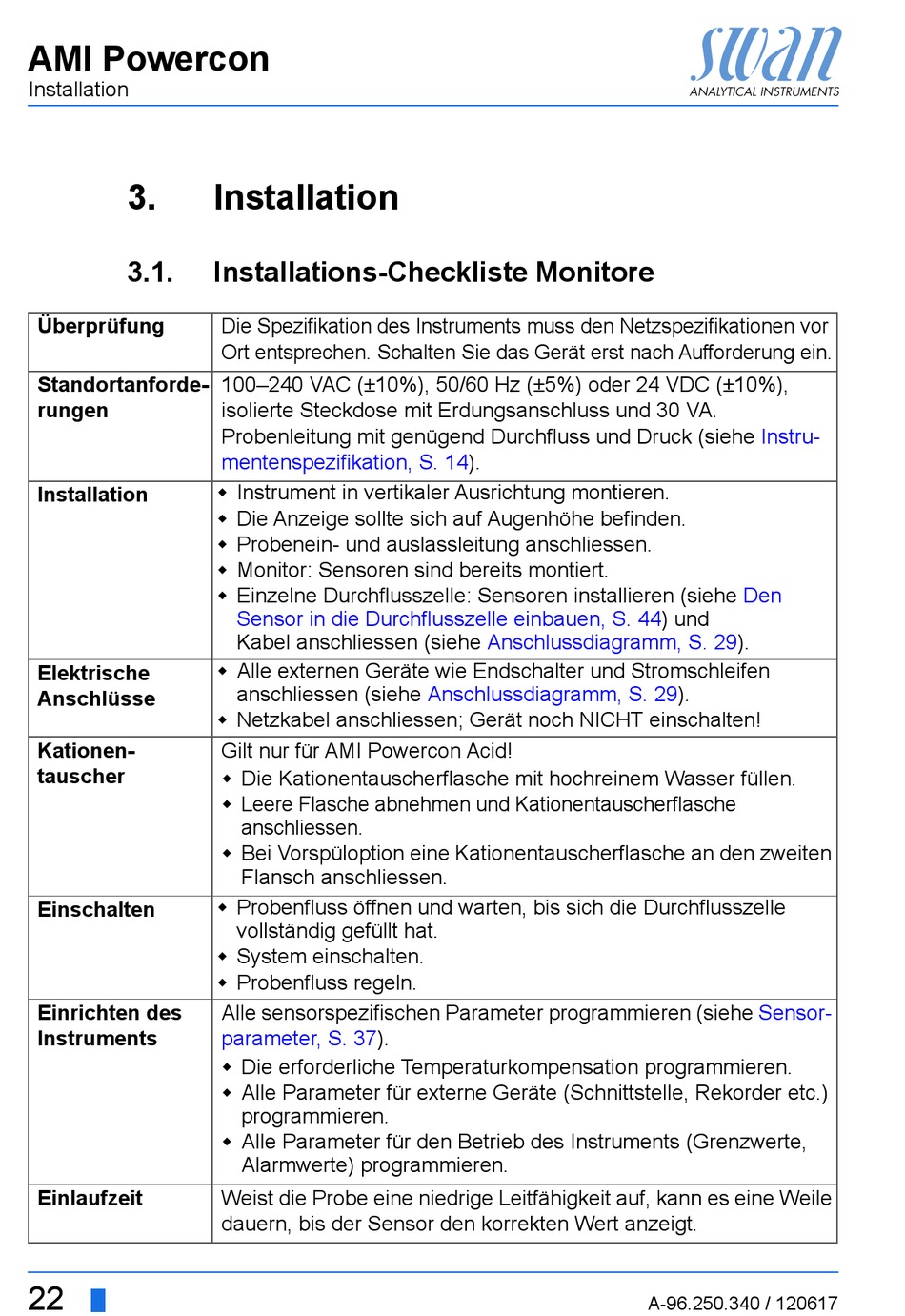

Installation
Installations-Checkliste Monitore
Die Spezifikation des Instruments muss den Netzspezifikationen vor
Ort entsprechen. Schalten Sie das Gerät erst nach Aufforderung ein.
100–240 VAC (±10%), 50/60 Hz (±5%) oder 24 VDC (±10%),
isolierte Steckdose mit Erdungsanschluss und 30 VA.
Probenleitung mit genügend Durchfluss und Druck (siehe
mentenspezifikation, S.
Instrument in vertikaler Ausrichtung montieren.
Die Anzeige sollte sich auf Augenhöhe befinden.
Probenein- und auslassleitung anschliessen.
Monitor: Sensoren sind bereits montiert.
Einzelne Durchflusszelle: Sensoren installieren (siehe
Sensor in die Durchflusszelle einbauen, S.
Kabel anschliessen (siehe
Alle externen Geräte wie Endschalter und Stromschleifen
anschliessen (siehe
Netzkabel anschliessen; Gerät noch NICHT einschalten!
Gilt nur für AMI Powercon Acid!
Die Kationentauscherflasche mit hochreinem Wasser füllen.
Leere Flasche abnehmen und Kationentauscherflasche
anschliessen.
Bei Vorspüloption eine Kationentauscherflasche an den zweiten
Flansch anschliessen.
Probenfluss öffnen und warten, bis sich die Durchflusszelle
vollständig gefüllt hat.
System einschalten.
Probenfluss regeln.
Alle sensorspezifischen Parameter programmieren (siehe
parameter, S.
37).
Die erforderliche Temperaturkompensation programmieren.
Alle Parameter für externe Geräte (Schnittstelle, Rekorder etc.)
programmieren.
Alle Parameter für den Betrieb des Instruments (Grenzwerte,
Alarmwerte) programmieren.
Weist die Probe eine niedrige Leitfähigkeit auf, kann es eine Weile
dauern, bis der Sensor den korrekten Wert anzeigt.
14).
Anschlussdiagramm, S.
Anschlussdiagramm, S.
Instru-
Den
44) und
29).
29).
Sensor-
A-96.250.340 / 120617
