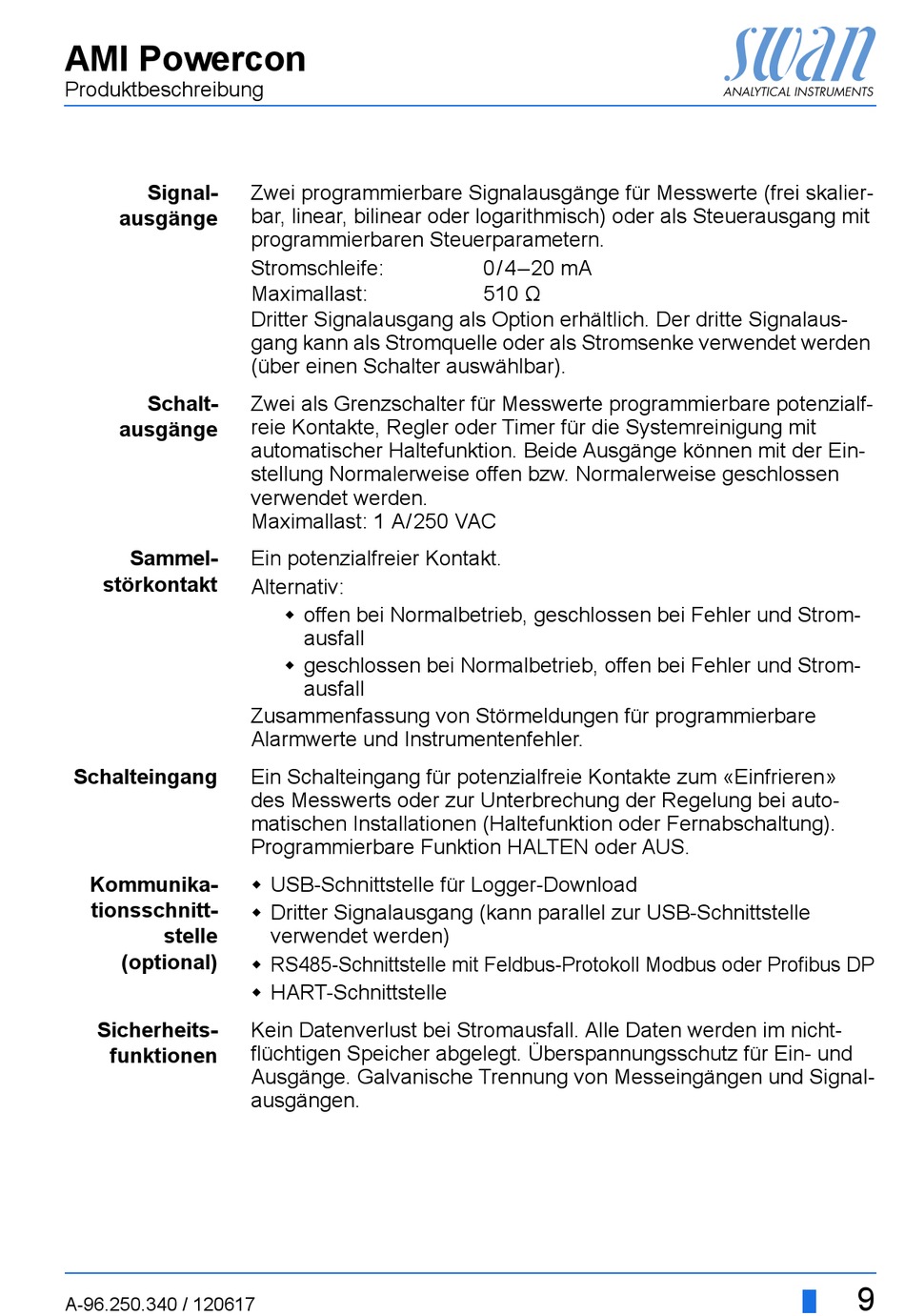

AMI Powercon
Produktbeschreibung
Signal-
ausgänge
Schalt-
ausgänge
Sammel-
störkontakt
Schalteingang
Kommunika-
tionsschnitt-
stelle
(optional)
Sicherheits-
funktionen
A-96.250.340 / 120617
Zwei programmierbare Signalausgänge für Messwerte (frei skalier-
bar, linear, bilinear oder logarithmisch) oder als Steuerausgang mit
programmierbaren Steuerparametern.
Stromschleife:
Maximallast:
Dritter Signalausgang als Option erhältlich. Der dritte Signalaus-
gang kann als Stromquelle oder als Stromsenke verwendet werden
(über einen Schalter auswählbar).
Zwei als Grenzschalter für Messwerte programmierbare potenzialf-
reie Kontakte, Regler oder Timer für die Systemreinigung mit
automatischer Haltefunktion. Beide Ausgänge können mit der Ein-
stellung Normalerweise offen bzw. Normalerweise geschlossen
verwendet werden.
Maximallast: 1 A/250 VAC
Ein potenzialfreier Kontakt.
Alternativ:
 offen bei Normalbetrieb, geschlossen bei Fehler und Strom-
ausfall
 geschlossen bei Normalbetrieb, offen bei Fehler und Strom-
ausfall
Zusammenfassung von Störmeldungen für programmierbare
Alarmwerte und Instrumentenfehler.
Ein Schalteingang für potenzialfreie Kontakte zum «Einfrieren»
des Messwerts oder zur Unterbrechung der Regelung bei auto-
matischen Installationen (Haltefunktion oder Fernabschaltung).
Programmierbare Funktion HALTEN oder AUS.
 USB-Schnittstelle für Logger-Download
 Dritter Signalausgang (kann parallel zur USB-Schnittstelle
verwendet werden)
 RS485-Schnittstelle mit Feldbus-Protokoll Modbus oder Profibus DP
 HART-Schnittstelle
Kein Datenverlust bei Stromausfall. Alle Daten werden im nicht-
flüchtigen Speicher abgelegt. Überspannungsschutz für Ein- und
Ausgänge. Galvanische Trennung von Messeingängen und Signal-
ausgängen.
0/4–20 mA
510 Ω
