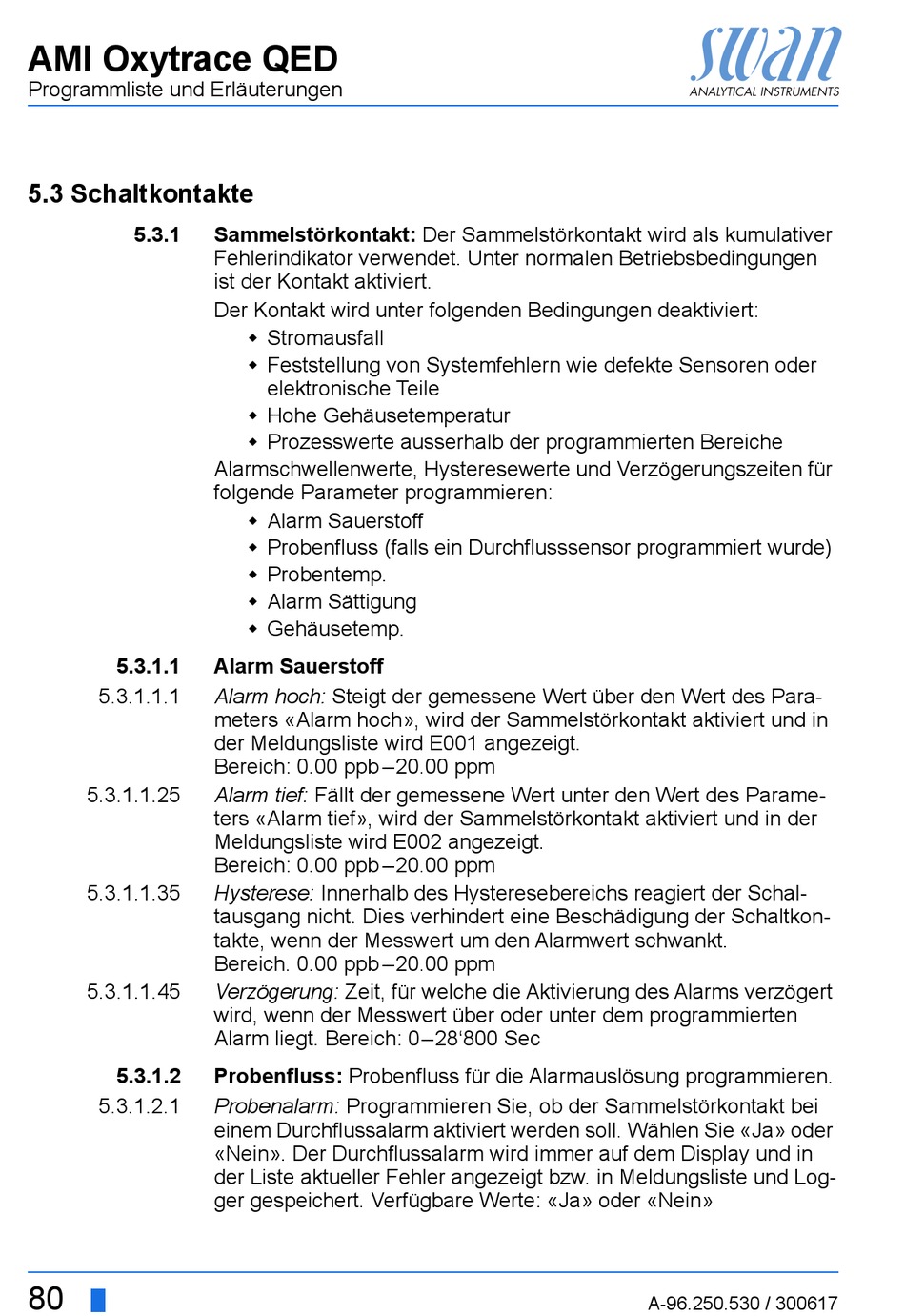

AMI Oxytrace QED
Programmliste und Erläuterungen
5.3 Schaltkontakte
5.3.1
5.3.1.1
5.3.1.1.1
5.3.1.1.25
5.3.1.1.35
5.3.1.1.45
5.3.1.2
5.3.1.2.1
80
Sammelstörkontakt: Der Sammelstörkontakt wird als kumulativer
Fehlerindikator verwendet. Unter normalen Betriebsbedingungen
ist der Kontakt aktiviert.
Der Kontakt wird unter folgenden Bedingungen deaktiviert:
Stromausfall
Feststellung von Systemfehlern wie defekte Sensoren oder
elektronische Teile
Hohe Gehäusetemperatur
Prozesswerte ausserhalb der programmierten Bereiche
Alarmschwellenwerte, Hysteresewerte und Verzögerungszeiten für
folgende Parameter programmieren:
Alarm Sauerstoff
Probenfluss (falls ein Durchflusssensor programmiert wurde)
Probentemp.
Alarm Sättigung
Gehäusetemp.
Alarm Sauerstoff
Alarm hoch: Steigt der gemessene Wert über den Wert des Para-
meters «Alarm hoch», wird der Sammelstörkontakt aktiviert und in
der Meldungsliste wird E001 angezeigt.
Bereich: 0.00 ppb –20.00 ppm
Alarm tief: Fällt der gemessene Wert unter den Wert des Parame-
ters «Alarm tief», wird der Sammelstörkontakt aktiviert und in der
Meldungsliste wird E002 angezeigt.
Bereich: 0.00 ppb –20.00 ppm
Hysterese: Innerhalb des Hysteresebereichs reagiert der Schal-
tausgang nicht. Dies verhindert eine Beschädigung der Schaltkon-
takte, wenn der Messwert um den Alarmwert schwankt.
Bereich. 0.00 ppb –20.00 ppm
Verzögerung: Zeit, für welche die Aktivierung des Alarms verzögert
wird, wenn der Messwert über oder unter dem programmierten
Alarm liegt. Bereich: 0–28'800 Sec
Probenfluss: Probenfluss für die Alarmauslösung programmieren.
Probenalarm: Programmieren Sie, ob der Sammelstörkontakt bei
einem Durchflussalarm aktiviert werden soll. Wählen Sie «Ja» oder
«Nein». Der Durchflussalarm wird immer auf dem Display und in
der Liste aktueller Fehler angezeigt bzw. in Meldungsliste und Log-
ger gespeichert. Verfügbare Werte: «Ja» oder «Nein»
A-96.250.530 / 300617
