AMI Powercon
Installation
3.5.2
Installations-
bedingungen
30

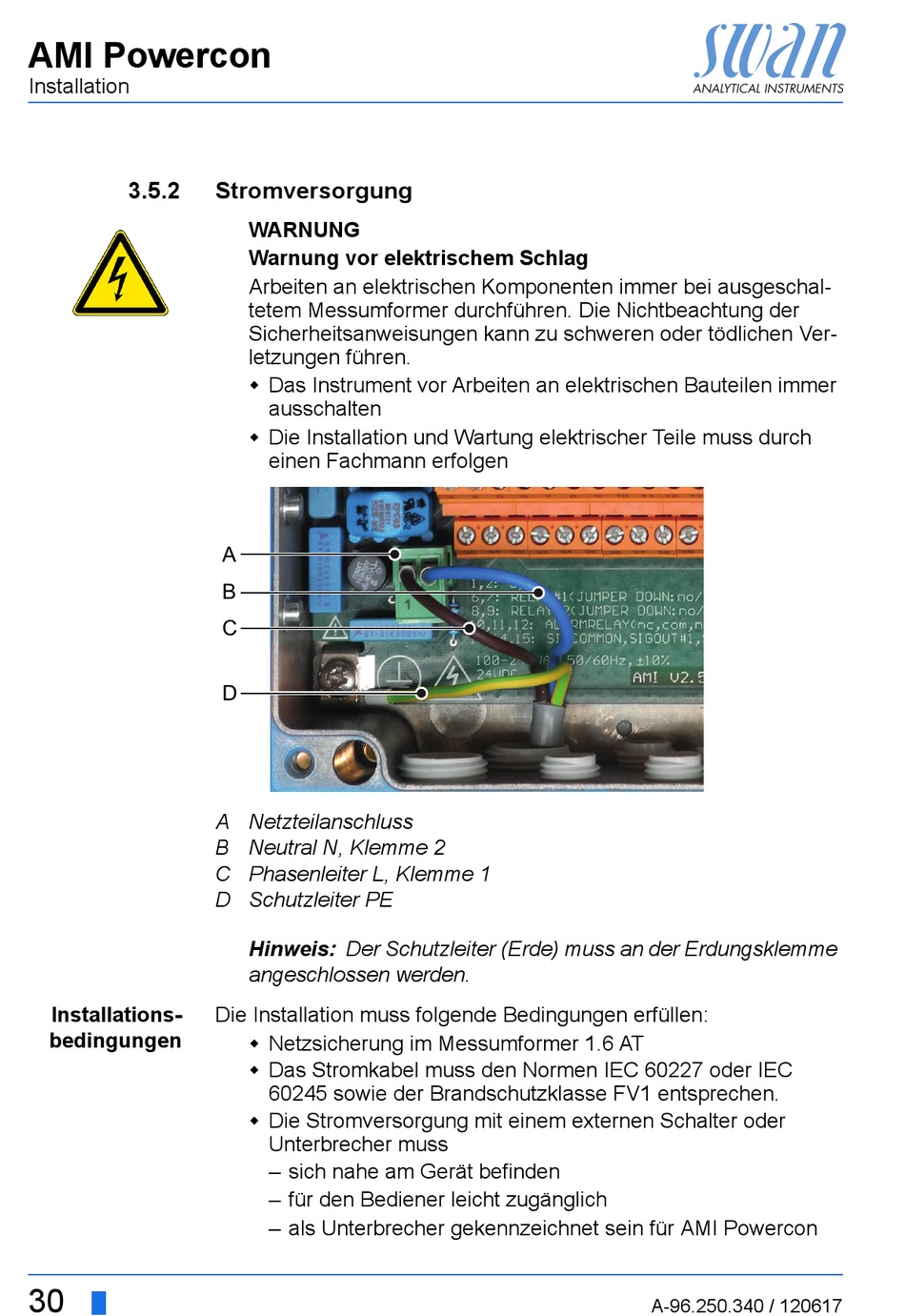

Stromversorgung
WARNUNG
Warnung vor elektrischem Schlag
Arbeiten an elektrischen Komponenten immer bei ausgeschal-
tetem Messumformer durchführen. Die Nichtbeachtung der
Sicherheitsanweisungen kann zu schweren oder tödlichen Ver-
letzungen führen.
Das Instrument vor Arbeiten an elektrischen Bauteilen immer
ausschalten
Die Installation und Wartung elektrischer Teile muss durch
einen Fachmann erfolgen
A
B
C
D
A
Netzteilanschluss
B
Neutral N, Klemme 2
C
Phasenleiter L, Klemme 1
D
Schutzleiter PE
Hinweis: Der Schutzleiter (Erde) muss an der Erdungsklemme
angeschlossen werden.
Die Installation muss folgende Bedingungen erfüllen:
Netzsicherung im Messumformer 1.6 AT
Das Stromkabel muss den Normen IEC 60227 oder IEC
60245 sowie der Brandschutzklasse FV1 entsprechen.
Die Stromversorgung mit einem externen Schalter oder
Unterbrecher muss
– sich nahe am Gerät befinden
– für den Bediener leicht zugänglich
– als Unterbrecher gekennzeichnet sein für AMI Powercon
A-96.250.340 / 120617
