AMI Powercon
Installation
3.3.2
A-96.250.340 / 120617

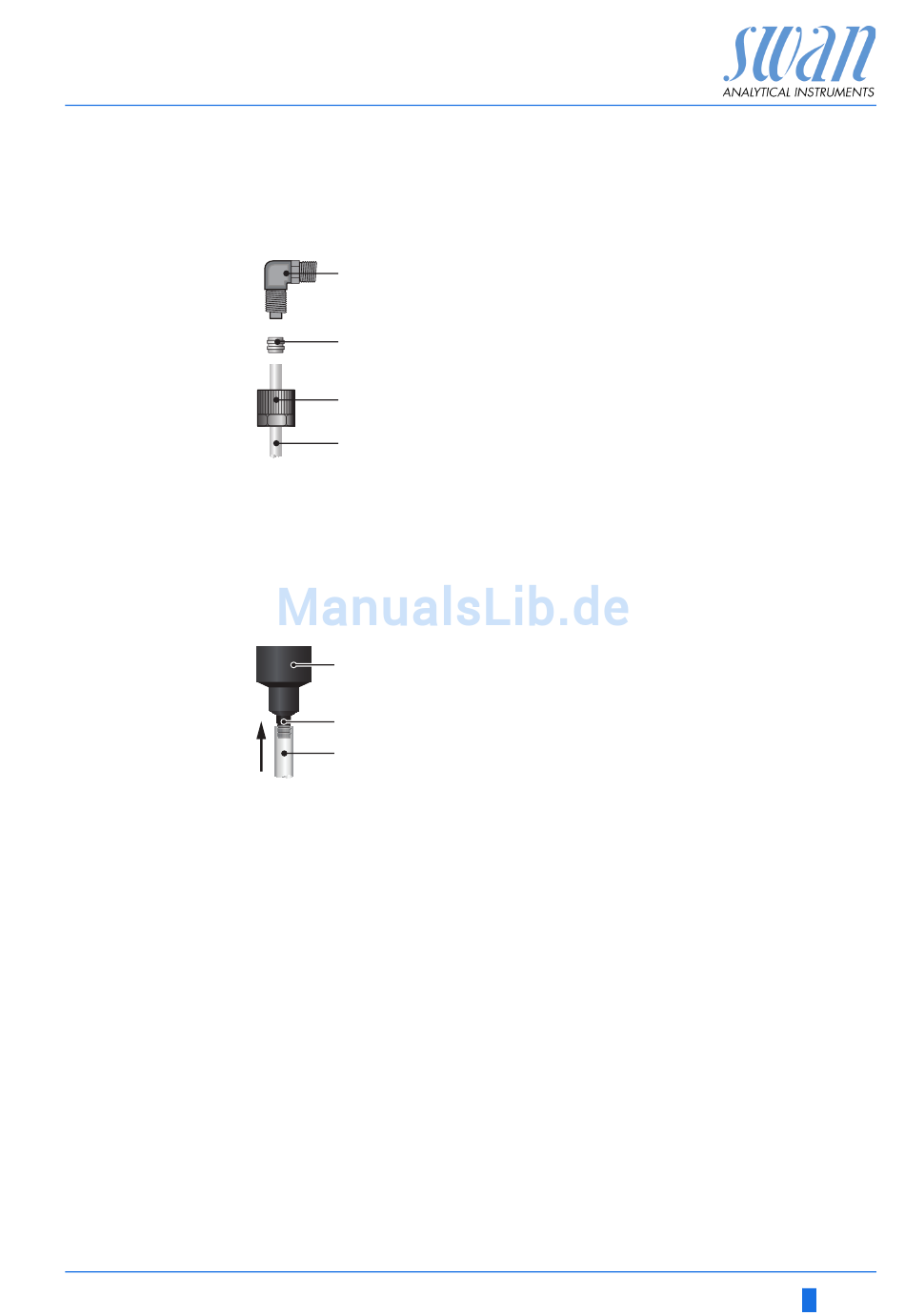

FEP-Schlauch am Probenauslass
Flexibler 6-mm-FEP-Schlauch für AMI Powercon Specific
A
Winkelverschraubung
A
B
Kompressionsmuffe
C
Rändelmutter
B
D
Flexibler Schlauch
C
D
Schlauch an die Serto-Winkelverschraubung anschliessen und mit
einem druckfreien Abfluss mit ausreichender Kapazität verbinden.
Maximale Schlauchlänge 1,5 m. Keine längeren Schläuche ver-
wenden.
20x15 mm Schlauch am Ablasstrichter für AMI Powercon Acid
A
Ablasstrichter
A
B
Schlauchtülle 1/2 Zoll
C
20 x 15 mm Schlauch
B
C
Den 20x15 mm Schlauch [C] an die Schlauchtülle [B] anschliessen
und mit einem druckfreien Abfluss mit ausreichender Kapazität ver-
binden.
25
