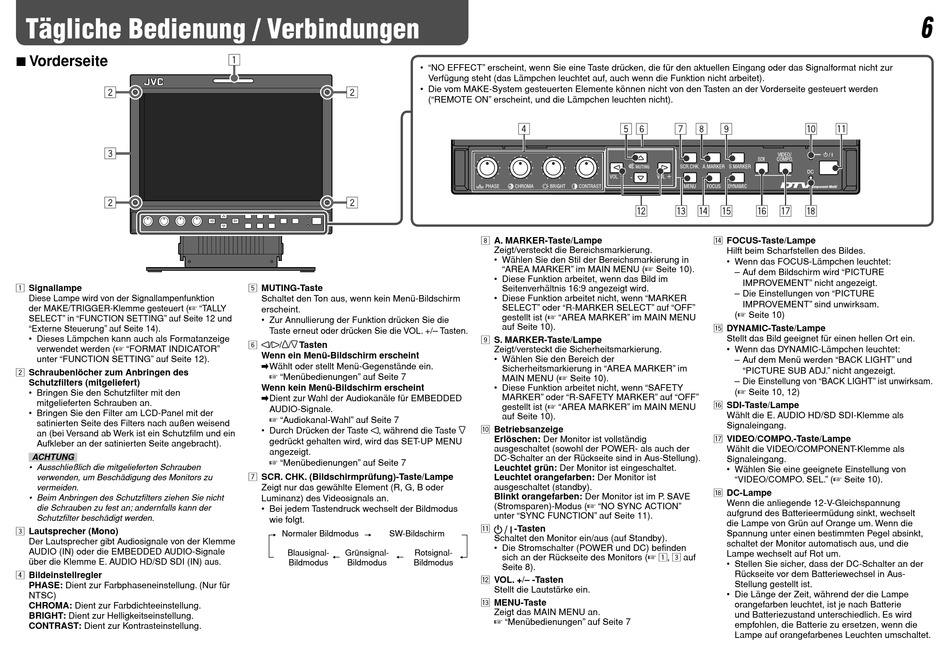

Tägliche Bedienung / Verbindungen
7 Vorderseite
1 Signallampe
Diese Lampe wird von der Signallampenfunktion
der MAKE/TRIGGER-Klemme gesteuert (☞ "TALLY
SELECT" in "FUNCTION SETTING" auf Seite 12 und
"Externe Steuerung" auf Seite 14).
• Dieses Lämpchen kann auch als Formatanzeige
verwendet werden (☞ "FORMAT INDICATOR"
unter "FUNCTION SETTING" auf Seite 12).
2 Schraubenlöcher zum Anbringen des
Schutzfilters (mitgeliefert)
• Bringen Sie den Schutzfilter mit den
mitgelieferten Schrauben an.
• Bringen Sie den Filter am LCD-Panel mit der
satinierten Seite des Filters nach außen weisend
an (bei Versand ab Werk ist ein Schutzfilm und ein
Aufkleber an der satinierten Seite angebracht).
ACHTUNG
• Ausschließlich die mitgelieferten Schrauben
verwenden, um Beschädigung des Monitors zu
vermeiden.
• Beim Anbringen des Schutzfilters ziehen Sie nicht
die Schrauben zu fest an; andernfalls kann der
Schutzfilter beschädigt werden.
3 Lautsprecher (Mono)
Der Lautsprecher gibt Audiosignale von der Klemme
AUDIO (IN) oder die EMBEDDED AUDIO-Signale
über die Klemme E. AUDIO HD/SD SDI (IN) aus.
4 Bildeinstellregler
PHASE: Dient zur Farbphaseneinstellung. (Nur für
NTSC)
CHROMA: Dient zur Farbdichteeinstellung.
BRIGHT: Dient zur Helligkeitseinstellung.
CONTRAST: Dient zur Kontrasteinstellung.
• "NO EFFECT" erscheint, wenn Sie eine Taste drücken, die für den aktuellen Eingang oder das Signalformat nicht zur
• Die vom MAKE-System gesteuerten Elemente können nicht von den Tasten an der Vorderseite gesteuert werden
5 MUTING-Taste
Schaltet den Ton aus, wenn kein Menü-Bildschirm
erscheint.
• Zur Annullierung der Funktion drücken Sie die
Taste erneut oder drücken Sie die VOL. +/– Tasten.
6
/ / / Tasten
Wenn ein Menü-Bildschirm erscheint
\ Wählt oder stellt Menü-Gegenstände ein.
☞ "Menübedienungen" auf Seite 7
Wenn kein Menü-Bildschirm erscheint
\ Dient zur Wahl der Audiokanäle für EMBEDDED
AUDIO-Signale.
☞ "Audiokanal-Wahl" auf Seite 7
• Durch Drücken der Taste
, während die Taste
gedrückt gehalten wird, wird das SET-UP MENU
angezeigt.
☞ "Menübedienungen" auf Seite 7
7 SCR. CHK. (Bildschirmprüfung)-Taste/Lampe
Zeigt nur das gewählte Element (R, G, B oder
Luminanz) des Videosignals an.
• Bei jedem Tastendruck wechselt der Bildmodus
wie folgt.
Normaler Bildmodus
SW-Bildschirm
Blausignal-
Grünsignal-
Rotsignal-
Bildmodus
Bildmodus
Bildmodus
Verfügung steht (das Lämpchen leuchtet auf, auch wenn die Funktion nicht arbeitet).
("REMOTE ON" erscheint, und die Lämpchen leuchten nicht).
8 A. MARKER-Taste/Lampe
Zeigt/versteckt die Bereichsmarkierung.
• Wählen Sie den Stil der Bereichsmarkierung in
"AREA MARKER" im MAIN MENU (☞ Seite 10).
• Diese Funktion arbeitet, wenn das Bild im
Seitenverhältnis 16:9 angezeigt wird.
• Diese Funktion arbeitet nicht, wenn "MARKER
SELECT" oder "R-MARKER SELECT" auf "OFF"
gestellt ist (☞ "AREA MARKER" im MAIN MENU
auf Seite 10).
9 S. MARKER-Taste/Lampe
Zeigt/versteckt die Sicherheitsmarkierung.
• Wählen Sie den Bereich der
Sicherheitsmarkierung in "AREA MARKER" im
MAIN MENU (☞ Seite 10).
• Diese Funktion arbeitet nicht, wenn "SAFETY
MARKER" oder "R-SAFETY MARKER" auf "OFF"
gestellt ist (☞ "AREA MARKER" im MAIN MENU
auf Seite 10).
p Betriebsanzeige
Erlöschen: Der Monitor ist vollständig
ausgeschaltet (sowohl der POWER- als auch der
DC-Schalter an der Rückseite sind in Aus-Stellung).
Leuchtet grün: Der Monitor ist eingeschaltet.
Leuchtet orangefarben: Der Monitor ist
ausgeschaltet (standby).
Blinkt orangefarben: Der Monitor ist im P. SAVE
(Stromsparen)-Modus (☞ "NO SYNC ACTION"
unter "SYNC FUNCTION" auf Seite 11).
q
-Tasten
Schaltet den Monitor ein/aus (auf Standby).
• Die Stromschalter (POWER und DC) befinden
sich an der Rückseite des Monitors (☞ 1, 3 auf
Seite 8).
w VOL. +/– -Tasten
Stellt die Lautstärke ein.
e MENU-Taste
Zeigt das MAIN MENU an.
☞ "Menübedienungen" auf Seite 7
r FOCUS-Taste/Lampe
Hilft beim Scharfstellen des Bildes.
• Wenn das FOCUS-Lämpchen leuchtet:
– Auf dem Bildschirm wird "PICTURE
IMPROVEMENT" nicht angezeigt.
– Die Einstellungen von "PICTURE
IMPROVEMENT" sind unwirksam.
(☞ Seite 10)
t DYNAMIC-Taste/Lampe
Stellt das Bild geeignet für einen hellen Ort ein.
• Wenn das DYNAMIC-Lämpchen leuchtet:
– Auf dem Menü werden "BACK LIGHT" und
"PICTURE SUB ADJ." nicht angezeigt.
– Die Einstellung von "BACK LIGHT" ist unwirksam.
(☞ Seite 10, 12)
y SDI-Taste/Lampe
Wählt die E. AUDIO HD/SD SDI-Klemme als
Signaleingang.
u VIDEO/COMPO.-Taste/Lampe
Wählt die VIDEO/COMPONENT-Klemme als
Signaleingang.
• Wählen Sie eine geeignete Einstellung von
"VIDEO/COMPO. SEL." (☞ Seite 10).
i DC-Lampe
Wenn die anliegende 12-V-Gleichspannung
aufgrund des Batterieermüdung sinkt, wechselt
die Lampe von Grün auf Orange um. Wenn die
Spannung unter einen bestimmten Pegel absinkt,
schaltet der Monitor automatisch aus, und die
Lampe wechselt auf Rot um.
• Stellen Sie sicher, dass der DC-Schalter an der
Rückseite vor dem Batteriewechsel in Aus-
Stellung gestellt ist.
• Die Länge der Zeit, während der die Lampe
orangefarben leuchtet, ist je nach Batterie
und Batteriezustand unterschiedlich. Es wird
empfohlen, die Batterie zu ersetzen, wenn die
Lampe auf orangefarbenes Leuchten umschaltet.
6
