Tägliche Bedienungen / Verbindungen

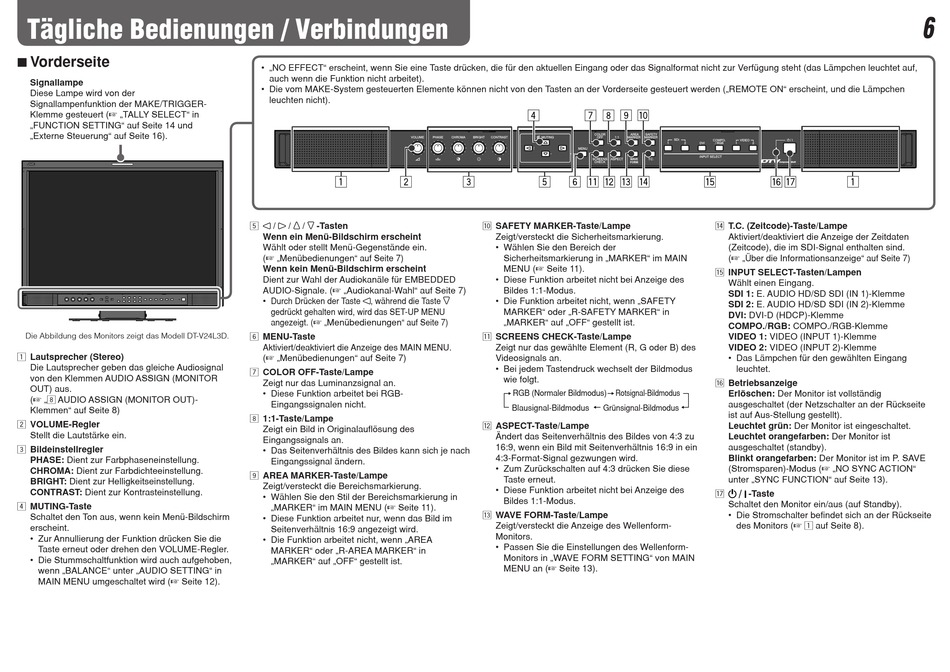

7 Vorderseite
Signallampe
Diese Lampe wird von der
Signallampenfunktion der MAKE/TRIGGER-
Klemme gesteuert (☞ „TALLY SELECT" in
„FUNCTION SETTING" auf Seite 14 und
„Externe Steuerung" auf Seite 16).
Die Abbildung des Monitors zeigt das Modell DT-V24L3D.
1 Lautsprecher (Stereo)
Die Lautsprecher geben das gleiche Audiosignal
von den Klemmen AUDIO ASSIGN (MONITOR
OUT) aus.
(☞ „8 AUDIO ASSIGN (MONITOR OUT)-
Klemmen" auf Seite 8)
2 VOLUME-Regler
Stellt die Lautstärke ein.
3 Bildeinstellregler
PHASE: Dient zur Farbphaseneinstellung.
CHROMA: Dient zur Farbdichteeinstellung.
BRIGHT: Dient zur Helligkeitseinstellung.
CONTRAST: Dient zur Kontrasteinstellung.
4 MUTING-Taste
Schaltet den Ton aus, wenn kein Menü-Bildschirm
erscheint.
• Zur Annullierung der Funktion drücken Sie die
Taste erneut oder drehen den VOLUME-Regler.
• Die Stummschaltfunktion wird auch aufgehoben,
wenn „BALANCE" unter „AUDIO SETTING" in
MAIN MENU umgeschaltet wird (☞ Seite 12).
• „NO EFFECT" erscheint, wenn Sie eine Taste drücken, die für den aktuellen Eingang oder das Signalformat nicht zur Verfügung steht (das Lämpchen leuchtet auf,
auch wenn die Funktion nicht arbeitet).
• Die vom MAKE-System gesteuerten Elemente können nicht von den Tasten an der Vorderseite gesteuert werden („REMOTE ON" erscheint, und die Lämpchen
leuchten nicht).
5
/
/
/
-Tasten
Wenn ein Menü-Bildschirm erscheint
Wählt oder stellt Menü-Gegenstände ein.
(☞ „Menübedienungen" auf Seite 7)
Wenn kein Menü-Bildschirm erscheint
Dient zur Wahl der Audiokanäle für EMBEDDED
AUDIO-Signale. (☞ „Audiokanal-Wahl" auf Seite 7)
• Durch Drücken der Taste
, während die Taste
gedrückt gehalten wird, wird das SET-UP MENU
angezeigt. (☞ „Menübedienungen" auf Seite 7)
6 MENU-Taste
Aktiviert/deaktiviert die Anzeige des MAIN MENU.
(☞ „Menübedienungen" auf Seite 7)
7 COLOR OFF-Taste/Lampe
Zeigt nur das Luminanzsignal an.
• Diese Funktion arbeitet bei RGB-
Eingangssignalen nicht.
8 1:1-Taste/Lampe
Zeigt ein Bild in Originalauflösung des
Eingangssignals an.
• Das Seitenverhältnis des Bildes kann sich je nach
Eingangssignal ändern.
9 AREA MARKER-Taste/Lampe
Zeigt/versteckt die Bereichsmarkierung.
• Wählen Sie den Stil der Bereichsmarkierung in
„MARKER" im MAIN MENU (☞ Seite 11).
• Diese Funktion arbeitet nur, wenn das Bild im
Seitenverhältnis 16:9 angezeigt wird.
• Die Funktion arbeitet nicht, wenn „AREA
MARKER" oder „R-AREA MARKER" in
„MARKER" auf „OFF" gestellt ist.
p SAFETY MARKER-Taste/Lampe
Zeigt/versteckt die Sicherheitsmarkierung.
• Wählen Sie den Bereich der
Sicherheitsmarkierung in „MARKER" im MAIN
MENU (☞ Seite 11).
• Diese Funktion arbeitet nicht bei Anzeige des
Bildes 1:1-Modus.
• Die Funktion arbeitet nicht, wenn „SAFETY
MARKER" oder „R-SAFETY MARKER" in
„MARKER" auf „OFF" gestellt ist.
q SCREENS CHECK-Taste/Lampe
Zeigt nur das gewählte Element (R, G oder B) des
Videosignals an.
• Bei jedem Tastendruck wechselt der Bildmodus
wie folgt.
RGB (Normaler Bildmodus) Rotsignal-Bildmodus
Blausignal-Bildmodus
Grünsignal-Bildmodus
w ASPECT-Taste/Lampe
Ändert das Seitenverhältnis des Bildes von 4:3 zu
16:9, wenn ein Bild mit Seitenverhältnis 16:9 in ein
4:3-Format-Signal gezwungen wird.
• Zum Zurückschalten auf 4:3 drücken Sie diese
Taste erneut.
• Diese Funktion arbeitet nicht bei Anzeige des
Bildes 1:1-Modus.
e WAVE FORM-Taste/Lampe
Zeigt/versteckt die Anzeige des Wellenform-
Monitors.
• Passen Sie die Einstellungen des Wellenform-
Monitors in „WAVE FORM SETTING" von MAIN
MENU an (☞ Seite 13).
r T.C. (Zeitcode)-Taste/Lampe
Aktiviert/deaktiviert die Anzeige der Zeitdaten
(Zeitcode), die im SDI-Signal enthalten sind.
(☞ „Über die Informationsanzeige" auf Seite 7)
t INPUT SELECT-Tasten/Lampen
Wählt einen Eingang.
SDI 1: E. AUDIO HD/SD SDI (IN 1)-Klemme
SDI 2: E. AUDIO HD/SD SDI (IN 2)-Klemme
DVI: DVI-D (HDCP)-Klemme
COMPO./RGB: COMPO./RGB-Klemme
VIDEO 1: VIDEO (INPUT 1)-Klemme
VIDEO 2: VIDEO (INPUT 2)-Klemme
• Das Lämpchen für den gewählten Eingang
leuchtet.
y Betriebsanzeige
Erlöschen: Der Monitor ist vollständig
ausgeschaltet (der Netzschalter an der Rückseite
ist auf Aus-Stellung gestellt).
Leuchtet grün: Der Monitor ist eingeschaltet.
Leuchtet orangefarben: Der Monitor ist
ausgeschaltet (standby).
Blinkt orangefarben: Der Monitor ist im P. SAVE
(Stromsparen)-Modus (☞ „NO SYNC ACTION"
unter „SYNC FUNCTION" auf Seite 13).
u
-Taste
Schaltet den Monitor ein/aus (auf Standby).
• Die Stromschalter befindet sich an der Rückseite
des Monitors (☞ 1 auf Seite 8).
6
