Tägliche Bedienungen / Verbindungen

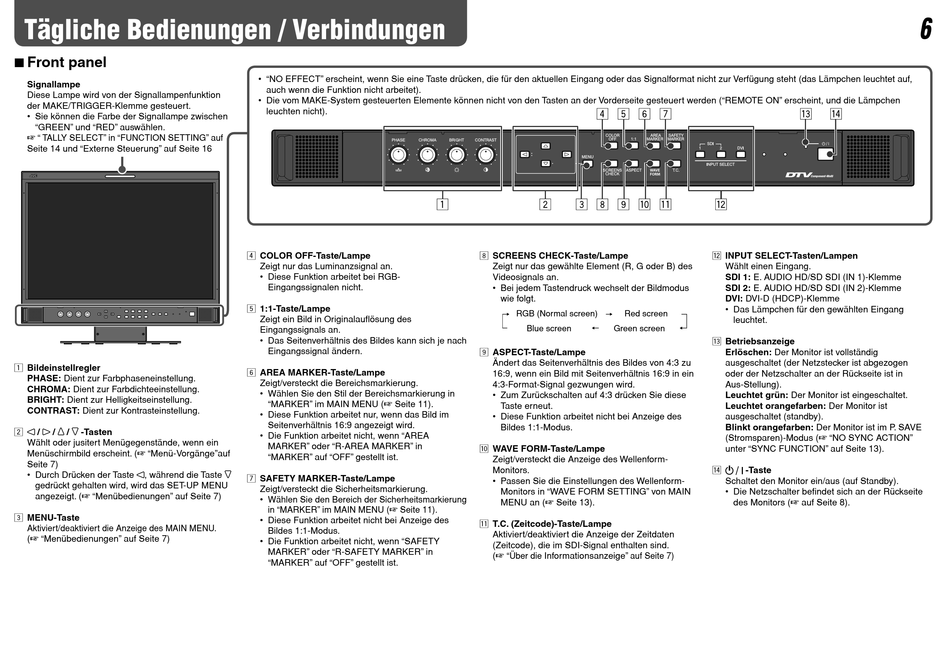

7 Front panel
Signallampe
Diese Lampe wird von der Signallampenfunktion
der MAKE/TRIGGER-Klemme gesteuert.
• Sie können die Farbe der Signallampe zwischen
"GREEN" und "RED" auswählen.
☞ " TALLY SELECT" in "FUNCTION SETTING" auf
Seite 14 und "Externe Steuerung" auf Seite 16
1 Bildeinstellregler
PHASE: Dient zur Farbphaseneinstellung.
CHROMA: Dient zur Farbdichteeinstellung.
BRIGHT: Dient zur Helligkeitseinstellung.
CONTRAST: Dient zur Kontrasteinstellung.
2
/
/
/
-Tasten
Wählt oder jusitert Menügegenstände, wenn ein
Menüschirmbild erscheint. (☞ "Menü-Vorgänge"auf
Seite 7)
• Durch Drücken der Taste
, während die Taste
gedrückt gehalten wird, wird das SET-UP MENU
angezeigt. (☞ "Menübedienungen" auf Seite 7)
3 MENU-Taste
Aktiviert/deaktiviert die Anzeige des MAIN MENU.
(☞ "Menübedienungen" auf Seite 7)
• "NO EFFECT" erscheint, wenn Sie eine Taste drücken, die für den aktuellen Eingang oder das Signalformat nicht zur Verfügung steht (das Lämpchen leuchtet auf,
auch wenn die Funktion nicht arbeitet).
• Die vom MAKE-System gesteuerten Elemente können nicht von den Tasten an der Vorderseite gesteuert werden ("REMOTE ON" erscheint, und die Lämpchen
leuchten nicht).
4 COLOR OFF-Taste/Lampe
Zeigt nur das Luminanzsignal an.
• Diese Funktion arbeitet bei RGB-
Eingangssignalen nicht.
5 1:1-Taste/Lampe
Zeigt ein Bild in Originalauflösung des
Eingangssignals an.
• Das Seitenverhältnis des Bildes kann sich je nach
Eingangssignal ändern.
6 AREA MARKER-Taste/Lampe
Zeigt/versteckt die Bereichsmarkierung.
• Wählen Sie den Stil der Bereichsmarkierung in
"MARKER" im MAIN MENU (☞ Seite 11).
• Diese Funktion arbeitet nur, wenn das Bild im
Seitenverhältnis 16:9 angezeigt wird.
• Die Funktion arbeitet nicht, wenn "AREA
MARKER" oder "R-AREA MARKER" in
"MARKER" auf "OFF" gestellt ist.
7 SAFETY MARKER-Taste/Lampe
Zeigt/versteckt die Sicherheitsmarkierung.
• Wählen Sie den Bereich der Sicherheitsmarkierung
in "MARKER" im MAIN MENU (☞ Seite 11).
• Diese Funktion arbeitet nicht bei Anzeige des
Bildes 1:1-Modus.
• Die Funktion arbeitet nicht, wenn "SAFETY
MARKER" oder "R-SAFETY MARKER" in
"MARKER" auf "OFF" gestellt ist.
8 SCREENS CHECK-Taste/Lampe
Zeigt nur das gewählte Element (R, G oder B) des
Videosignals an.
• Bei jedem Tastendruck wechselt der Bildmodus
wie folgt.
RGB (Normal screen)
Red screen
Blue screen
Green screen
9 ASPECT-Taste/Lampe
Ändert das Seitenverhältnis des Bildes von 4:3 zu
16:9, wenn ein Bild mit Seitenverhältnis 16:9 in ein
4:3-Format-Signal gezwungen wird.
• Zum Zurückschalten auf 4:3 drücken Sie diese
Taste erneut.
• Diese Funktion arbeitet nicht bei Anzeige des
Bildes 1:1-Modus.
p WAVE FORM-Taste/Lampe
Zeigt/versteckt die Anzeige des Wellenform-
Monitors.
• Passen Sie die Einstellungen des Wellenform-
Monitors in "WAVE FORM SETTING" von MAIN
MENU an (☞ Seite 13).
q T.C. (Zeitcode)-Taste/Lampe
Aktiviert/deaktiviert die Anzeige der Zeitdaten
(Zeitcode), die im SDI-Signal enthalten sind.
(☞ "Über die Informationsanzeige" auf Seite 7)
w INPUT SELECT-Tasten/Lampen
Wählt einen Eingang.
SDI 1: E. AUDIO HD/SD SDI (IN 1)-Klemme
SDI 2: E. AUDIO HD/SD SDI (IN 2)-Klemme
DVI: DVI-D (HDCP)-Klemme
• Das Lämpchen für den gewählten Eingang
leuchtet.
e Betriebsanzeige
Erlöschen: Der Monitor ist vollständig
ausgeschaltet (der Netzstecker ist abgezogen
oder der Netzschalter an der Rückseite ist in
Aus-Stellung).
Leuchtet grün: Der Monitor ist eingeschaltet.
Leuchtet orangefarben: Der Monitor ist
ausgeschaltet (standby).
Blinkt orangefarben: Der Monitor ist im P. SAVE
(Stromsparen)-Modus (☞ "NO SYNC ACTION"
unter "SYNC FUNCTION" auf Seite 13).
r
-Taste
Schaltet den Monitor ein/aus (auf Standby).
• Die Netzschalter befindet sich an der Rückseite
des Monitors (☞ auf Seite 8).
6
