Technische Daten (Forts.)

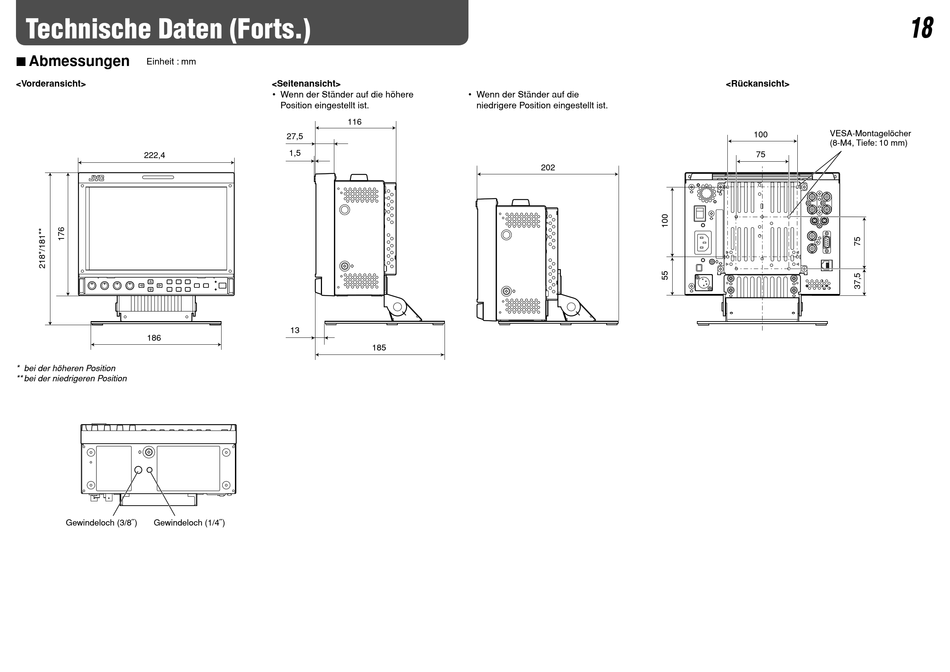

7 Abmessungen

Einheit : mm
<Vorderansicht>
222,4
186
* bei der höheren Position
** bei der niedrigeren Position
Gewindeloch (3/8 ˝ ) Gewindeloch (1/4
<Seitenansicht>
• Wenn der Ständer auf die höhere
Position eingestellt ist.
116
27,5
1,5
13
185
˝ )
• Wenn der Ständer auf die
niedrigere Position eingestellt ist.
202
<Rückansicht>
VESA-Montagelöcher
100
(8-M4, Tiefe: 10 mm)
75
18
