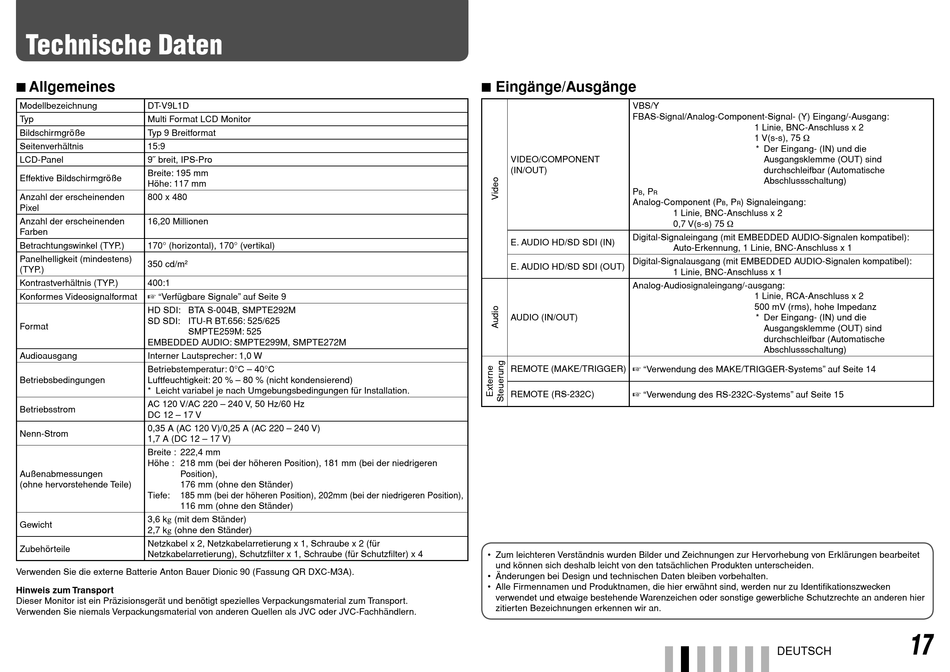

Technische Daten
7 Allgemeines
Modellbezeichnung
DT-V9L1D
Typ
Multi Format LCD Monitor
Bildschirmgröße
Typ 9 Breitformat
Seitenverhältnis
15:9
LCD-Panel
9˝ breit, IPS-Pro
Breite: 195 mm
Effektive Bildschirmgröße
Höhe: 117 mm
Anzahl der erscheinenden
800 x 480
Pixel
Anzahl der erscheinenden
16,20 Millionen
Farben
Betrachtungswinkel (TYP.)
170° (horizontal), 170° (vertikal)
Panelhelligkeit (mindestens)
2
350 cd/m
(TYP.)
Kontrastverhältnis (TYP.)
400:1
☞ "Verfügbare Signale" auf Seite 9
Konformes Videosignalformat
HD SDI: BTA S-004B, SMPTE292M
SD SDI: ITU-R BT.656: 525/625
Format
SMPTE259M: 525
EMBEDDED AUDIO: SMPTE299M, SMPTE272M
Audioausgang
Interner Lautsprecher: 1,0 W
Betriebstemperatur: 0°C – 40°C
Betriebsbedingungen
Luftfeuchtigkeit: 20 % – 80 % (nicht kondensierend)
* Leicht variabel je nach Umgebungsbedingungen für Installation.
AC 120 V/AC 220 – 240 V, 50 Hz/60 Hz
Betriebsstrom
DC 12 – 17 V
0,35 A (AC 120 V)/0,25 A (AC 220 – 240 V)
Nenn-Strom
1,7 A (DC 12 – 17 V)
Breite : 222,4 mm
Höhe : 218 mm (bei der höheren Position), 181 mm (bei der niedrigeren
Außenabmessungen
Position),
(ohne hervorstehende Teile)
176 mm (ohne den Ständer)
Tiefe:
185 mm (bei der höheren Position), 202mm (bei der niedrigeren Position),
116 mm (ohne den Ständer)
3,6 kg (mit dem Ständer)
Gewicht
2,7 kg (ohne den Ständer)
Netzkabel x 2, Netzkabelarretierung x 1, Schraube x 2 (für
Zubehörteile
Netzkabelarretierung), Schutzfilter x 1, Schraube (für Schutzfilter) x 4
Verwenden Sie die externe Batterie Anton Bauer Dionic 90 (Fassung QR DXC-M3A).
Hinweis zum Transport
Dieser Monitor ist ein Präzisionsgerät und benötigt spezielles Verpackungsmaterial zum Transport.
Verwenden Sie niemals Verpackungsmaterial von anderen Quellen als JVC oder JVC-Fachhändlern.
7 Eingänge/Ausgänge
VBS/Y
FBAS-Signal/Analog-Component-Signal- (Y) Eingang/-Ausgang:
VIDEO/COMPONENT
(IN/OUT)
P
, P
B
R
Analog-Component (P
Digital-Signaleingang (mit EMBEDDED AUDIO-Signalen kompatibel):
E. AUDIO HD/SD SDI (IN)
Digital-Signalausgang (mit EMBEDDED AUDIO-Signalen kompatibel):
E. AUDIO HD/SD SDI (OUT)
Analog-Audiosignaleingang/-ausgang:
AUDIO (IN/OUT)
REMOTE (MAKE/TRIGGER) ☞ "Verwendung des MAKE/TRIGGER-Systems" auf Seite 14
☞ "Verwendung des RS-232C-Systems" auf Seite 15
REMOTE (RS-232C)
• Zum leichteren Verständnis wurden Bilder und Zeichnungen zur Hervorhebung von Erklärungen bearbeitet
und können sich deshalb leicht von den tatsächlichen Produkten unterscheiden.
• Änderungen bei Design und technischen Daten bleiben vorbehalten.
• Alle Firmennamen und Produktnamen, die hier erwähnt sind, werden nur zu Identifikationszwecken
verwendet und etwaige bestehende Warenzeichen oder sonstige gewerbliche Schutzrechte an anderen hier
zitierten Bezeichnungen erkennen wir an.
1 Linie, BNC-Anschluss x 2
1 V(s-s), 75 Ω
* Der Eingang- (IN) und die
Ausgangsklemme (OUT) sind
durchschleifbar (Automatische
Abschlussschaltung)
, P
) Signaleingang:
B
R
1 Linie, BNC-Anschluss x 2
0,7 V(s-s) 75 Ω
Auto-Erkennung, 1 Linie, BNC-Anschluss x 1
1 Linie, BNC-Anschluss x 1
1 Linie, RCA-Anschluss x 2
500 mV (rms), hohe Impedanz
* Der Eingang- (IN) und die
Ausgangsklemme (OUT) sind
durchschleifbar (Automatische
Abschlussschaltung)
