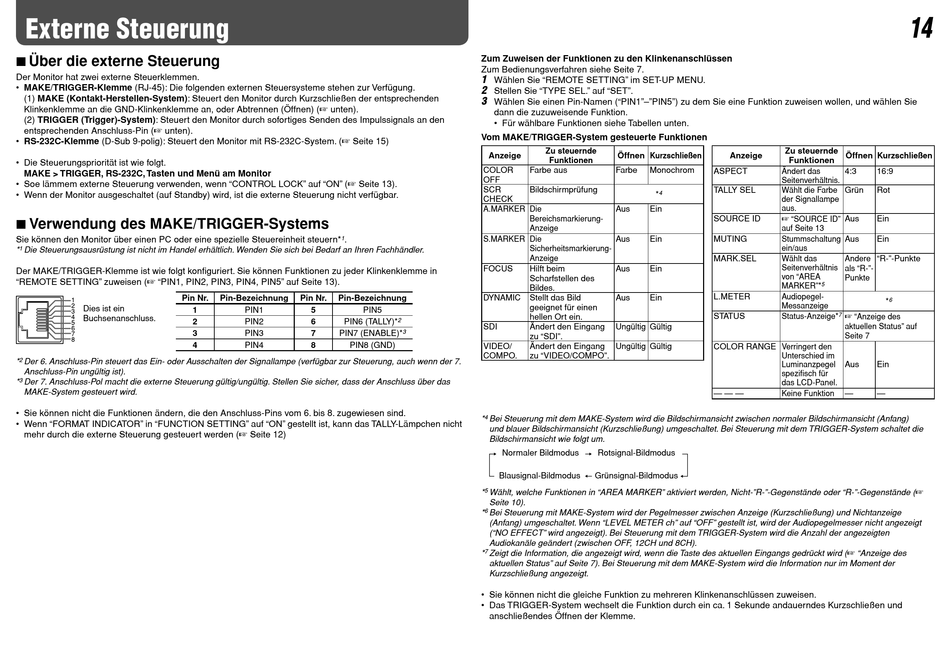

Externe Steuerung
7 Über die externe Steuerung
Der Monitor hat zwei externe Steuerklemmen.
• MAKE/TRIGGER-Klemme (RJ-45): Die folgenden externen Steuersysteme stehen zur Verfügung.
(1) MAKE (Kontakt-Herstellen-System): Steuert den Monitor durch Kurzschließen der entsprechenden
Klinkenklemme an die GND-Klinkenklemme an, oder Abtrennen (Öffnen) (☞ unten).
(2) TRIGGER (Trigger)-System): Steuert den Monitor durch sofortiges Senden des Impulssignals an den
entsprechenden Anschluss-Pin (☞ unten).
• RS-232C-Klemme (D-Sub 9-polig): Steuert den Monitor mit RS-232C-System. (☞ Seite 15)
• Die Steuerungspriorität ist wie folgt.
MAKE > TRIGGER, RS-232C, Tasten und Menü am Monitor
• Soe lämmem externe Steuerung verwenden, wenn "CONTROL LOCK" auf "ON" (☞ Seite 13).
• Wenn der Monitor ausgeschaltet (auf Standby) wird, ist die externe Steuerung nicht verfügbar.
7 Verwendung des MAKE/TRIGGER-Systems
Sie können den Monitor über einen PC oder eine spezielle Steuereinheit steuern*
*
1
Die Steuerungsausrüstung ist nicht im Handel erhältlich. Wenden Sie sich bei Bedarf an Ihren Fachhändler.
Der MAKE/TRIGGER-Klemme ist wie folgt konfiguriert. Sie können Funktionen zu jeder Klinkenklemme in
"REMOTE SETTING" zuweisen (☞ "PIN1, PIN2, PIN3, PIN4, PIN5" auf Seite 13).
Pin Nr.
Dies ist ein
1
Buchsenanschluss.
2
3
4
*
2
Der 6. Anschluss-Pin steuert das Ein- oder Ausschalten der Signallampe (verfügbar zur Steuerung, auch wenn der 7.
Anschluss-Pin ungültig ist).
*
3
Der 7. Anschluss-Pol macht die externe Steuerung gültig/ungültig. Stellen Sie sicher, dass der Anschluss über das
MAKE-System gesteuert wird.
• Sie können nicht die Funktionen ändern, die den Anschluss-Pins vom 6. bis 8. zugewiesen sind.
• Wenn "FORMAT INDICATOR" in "FUNCTION SETTING" auf "ON" gestellt ist, kann das TALLY-Lämpchen nicht
mehr durch die externe Steuerung gesteuert werden (☞ Seite 12)
1
.
Pin-Bezeichnung
Pin Nr.
Pin-Bezeichnung
PIN1
5
PIN5
PIN2
6
PIN6 (TALLY)*
2
PIN3
7
PIN7 (ENABLE)*
PIN4
8
PIN8 (GND)
Zum Zuweisen der Funktionen zu den Klinkenanschlüssen
Zum Bedienungsverfahren siehe Seite 7.
1
Wählen Sie "REMOTE SETTING" im SET-UP MENU.
2
Stellen Sie "TYPE SEL." auf "SET".
3
Wählen Sie einen Pin-Namen ("PIN1"–"PIN5") zu dem Sie eine Funktion zuweisen wollen, und wählen Sie
dann die zuzuweisende Funktion.
• Für wählbare Funktionen siehe Tabellen unten.
Vom MAKE/TRIGGER-System gesteuerte Funktionen
Zu steuernde
Anzeige
Funktionen
COLOR
Farbe aus
OFF
SCR
Bildschirmprüfung
CHECK
A.MARKER Die
Bereichsmarkierung-
Anzeige
S.MARKER Die
Sicherheitsmarkierung-
Anzeige
FOCUS
Hilft beim
Scharfstellen des
Bildes.
DYNAMIC
Stellt das Bild
geeignet für einen
hellen Ort ein.
SDI
Ändert den Eingang
3
zu "SDI".
VIDEO/
Ändert den Eingang
COMPO.
zu "VIDEO/COMPO".
*
4
Bei Steuerung mit dem MAKE-System wird die Bildschirmansicht zwischen normaler Bildschirmansicht (Anfang)
und blauer Bildschirmansicht (Kurzschließung) umgeschaltet. Bei Steuerung mit dem TRIGGER-System schaltet die
Bildschirmansicht wie folgt um.
Normaler Bildmodus
Blausignal-Bildmodus
*
5
Wählt, welche Funktionen in "AREA MARKER" aktiviert werden, Nicht-"R-"-Gegenstände oder "R-"-Gegenstände (☞
Seite 10).
*
6
Bei Steuerung mit MAKE-System wird der Pegelmesser zwischen Anzeige (Kurzschließung) und Nichtanzeige
(Anfang) umgeschaltet. Wenn "LEVEL METER ch" auf "OFF" gestellt ist, wird der Audiopegelmesser nicht angezeigt
("NO EFFECT" wird angezeigt). Bei Steuerung mit dem TRIGGER-System wird die Anzahl der angezeigten
Audiokanäle geändert (zwischen OFF, 12CH und 8CH).
7
*
Zeigt die Information, die angezeigt wird, wenn die Taste des aktuellen Eingangs gedrückt wird (☞ "Anzeige des
aktuellen Status" auf Seite 7). Bei Steuerung mit dem MAKE-System wird die Information nur im Moment der
Kurzschließung angezeigt.
• Sie können nicht die gleiche Funktion zu mehreren Klinkenanschlüssen zuweisen.
• Das TRIGGER-System wechselt die Funktion durch ein ca. 1 Sekunde andauerndes Kurzschließen und
anschließendes Öffnen der Klemme.
Öffnen Kurzschließen
Anzeige
Farbe
Monochrom
ASPECT
TALLY SEL
*
4
Aus
Ein
SOURCE ID
Aus
Ein
MUTING
MARK.SEL
Aus
Ein
L.METER
Aus
Ein
STATUS
Ungültig Gültig
Ungültig Gültig
COLOR RANGE Verringert den
— — —
Rotsignal-Bildmodus
Grünsignal-Bildmodus
14
Zu steuernde
Öffnen Kurzschließen
Funktionen
Ändert das
4:3
16:9
Seitenverhältnis.
Wählt die Farbe
Grün
Rot
der Signallampe
aus.
☞ "SOURCE ID"
Aus
Ein
auf Seite 13
Stummschaltung
Aus
Ein
ein/aus
Wählt das
Andere
"R-"-Punkte
Seitenverhältnis
als "R-"-
von "AREA
Punkte
MARKER"*
5
Audiopegel-
*
6
Messanzeige
☞ "Anzeige des
Status-Anzeige*
7
aktuellen Status" auf
Seite 7
Unterschied im
Luminanzpegel
Aus
Ein
spezifisch für
das LCD-Panel.
Keine Funktion
—
—
