VI. Batteriewechsel / Austausch der Sicherung
- Messleitungen vom Messgerät und vom Stromkreis abklemmen.

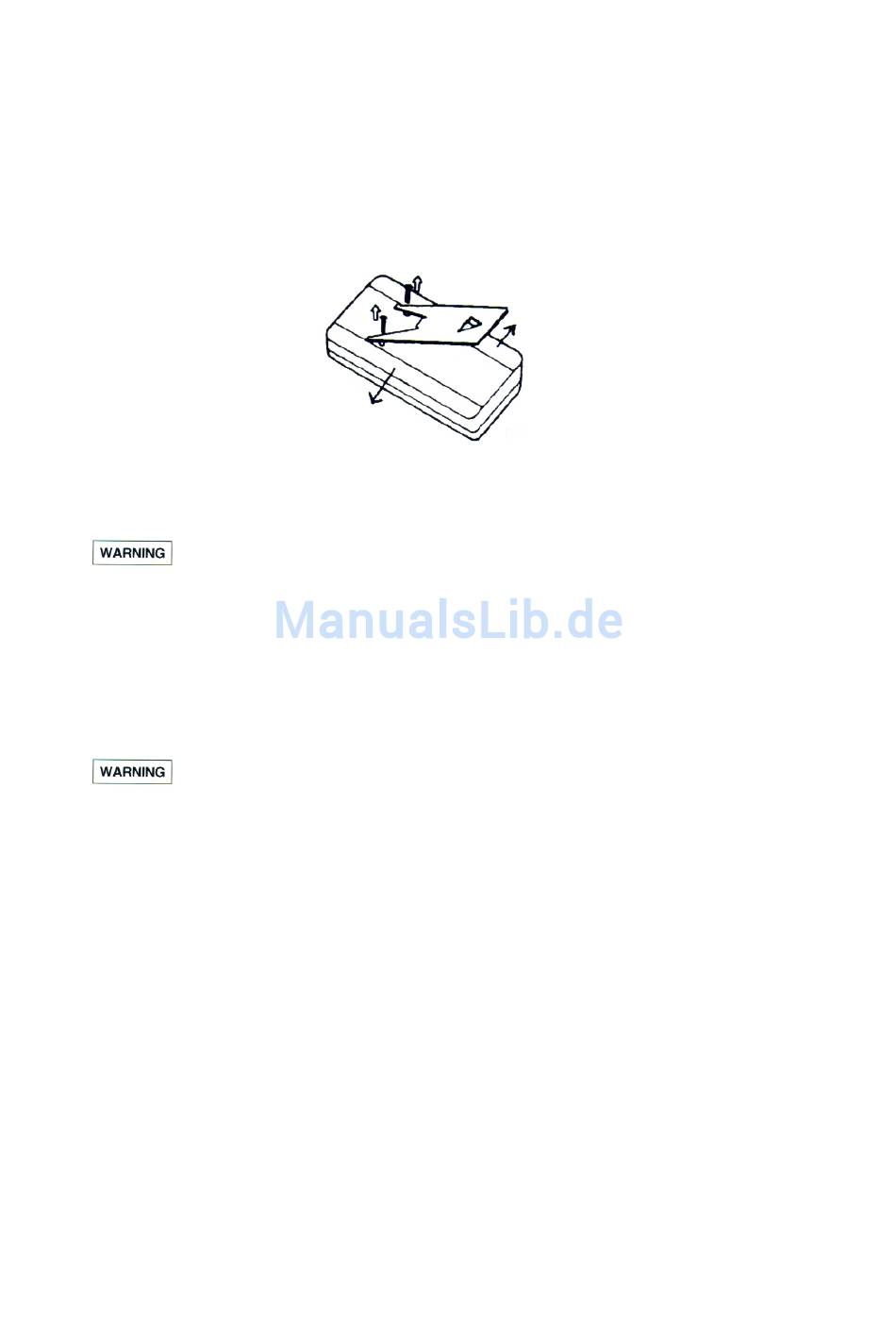

- Ständer hochziehen und die beiden darunter liegenden Schrauben zum Entfernen der beiden seit-
lichen Batterieabdeckungen mit einem geeigneten Schraubendreher lösen. (Schrauben unbedingt auf-
bewahren!)
- Beide Batterieabdeckungen jeweils abnehmen.
- Kippständer entfernen.
- Batterien bzw. Akkus austauschen. Achten Sie auf die richtige Polarität der Batterien/Akkus und auf
ausreichenden Kontakt zwischen den Metallkontakten/ Federn im Innern der Batteriefächer und den
Batterien. Die richtige Polarität der Batterien/Akkus ist im Batteriefach aufgedruckt.
- Batterieabdeckungen und Kippständer am Gerät anbringen und mit den beiden Schrauben befestigen.
ACHTUNG!
Zur Vermeidung von elektrischen Schocks darf das Messgerät erst betrieben werden, wenn
die Batterieabdeckungen sicher und ordnungsgemäß geschlossen sind.
Falls Ihr Messgerät nicht ordnungsgemäß funktioniert, überprüfen Sie bitte, ob die Siche-
rungen und Batterien bzw. Akkus noch funktionsfähig und sachgemäß eingelegt worden sind.
Beim Betrieb des Messgerätes mit dem optionalen Wechselspannungs-Steckerladegerät
KEINE Batterien (Alkali, Zinkkohle usw.) verwenden! Die Batterien und das Messgerät werden
dadurch zerstört! Das Messgerät kann bei Betrieb mit dem Steckerladegerät mit oder ohne
installierten Ni-Cd-Akkus verwendet werden.
Tauschen der Sicherung
ACHTUNG!
Zur Vermeidung von Elektrischen Schocks darf das Messgerät erst betrieben werden, wenn
die Batterieabdeckungen sicher und ordnungsgemäß geschlossen sind.
Hinweis!
Falls Ihr Messgerät nicht ordnungsgemäß funktioniert, muss geprüft werden, ob die
Sicherungen und Batterien bzw. Akkus noch funktionsfähig und sachgemäß eingelegt
worden sind.
- Messleitungen vom Messgerät und vom Stromkreis abklemmen.
- Die drei Schrauben auf der Gehäuserückseite lösen (diese Schrauben unbedingt aufbewahren!).
- Beide Batterieabdeckungen entnehmen.
- Batterien bzw. Akkus in beiden Batteriefächern entfernen.
- Die beiden Schrauben unter den beiden Batteriefächern lösen.
- Gehäuse öffnen: Vorsichtig die UNTERE SEITE vom Messgerät abnehmen.
- Auf der Platine sind zwei Sicherungen montiert:
- F1: Kleine Sicherung: Flink 250 V/ 500 mA für den 400 mA-Bereich
- F2: Große Sicherung: Flink 250 V/ 20 A für den 20 A-Bereich
- Taschen der defekten Sicherung gegen eine neue gleichen Typs.
- Gehäuseboden vorsichtig aufsetzen. Darauf achten, dass beide Gehäuseteile bündig und sicher
aneinander liegen.
- Die beiden Schrauben im Batteriefach vorsichtig anziehen.
- Batterien/Akkus wieder einlegen (Polaritiät beachten!).
- Beide Batteriefachabdeckungen wieder aufsetzen und einrasten lassen und Ständer am Messgerät
anbringen.
- Die beiden Schrauben zur Befestigung der Batteriefächer und des Kippständers wieder festziehen.
- Die einzelne Schraube unten am Boden mit Schraubendreher wieder festdrehen.
- Überprüfen des Gerätes, des LC-Display, der Funktionstasten und des Funktionsdrehschalters
auf ordnungsgemäße Funktion.
