Logic-Analyzer
Zur Vermeidung von Elektroschocks nie über 40 V DC messen.
- Schwarze Messleitung an die negative COM-Buchse (dritte von links) und rote Messleitung an die
SCOPE-Eingangsbuchse anschließen.
- Funktionsdrehschalter auf „
- LOGIC-Taste drücken.
- Spannung, Frequenz und Time Chart ablesen.
F1 (Restart): Neustart des Logic-Charts
F2: (Auswahl steigendes / fallendes Signal / steigende / fallende Flanke)
F3 (Time/Div): Zeitachseneinteilung
Die Abschnitte der Zeitachse werden mit der automatischen Bereichswahl
so eingeteilt, dass die bestmögliche Kurvenform angezeigt wird. Mit den
Pfeiltasten ist auch eine manuelle Einstellung möglich.
F4 (RANGE): Logik-Bereich wählen / Auswahl der Logik (TTL, 3V CMOS, 5V CMOS).
- Zum Verlassen der Logik-Funktion LOGIC Taste drücken.

Wartung

Zur Vermeidung von elektrischen Schocks sind vor dem Entfernen der Batterieabdeckungen
die Messleitungen abzuklemmen. Zur Vermeidung von elektrischen Schocks darf das Meß-
gerät nur betrieben werden, wenn die Batterieabdeckung ordnungsgemäß geschlossen ist.
- Gerät trocken aufbewahren. Nässe auf dem Gerät abwischen.
- Gerät bei normalen Umgebungsbedingungen nutzen und lagern. Extreme Temperaturbedingungen
können zu einer kürzeren Lebensdauer der elektronischen Teile bzw. zu Verformungen oder Schmel-
zen von Kunststoffteilen führen.
- Gerät sorgfältig und vorsichtig handhaben. Ein Herunterfallen des Geräts kann zur Beschädigung
elektronischer Teile oder des Gehäuses führen.
- Gerät sauberhalten. Gehäuse gelegentlich mit einem feuchten Tuch abwischen. Keine Chemikalien,
Lösungs- oder Reinigungsmittel verwenden!
- Keine alten oder schwachen Batterien/Akkus verwenden. Zur Vermeidung des Auslaufens von
Batterien und einer Beschädigung des Geräts müssen alte oder schwache Alkalibatterien aus dem
Gerät entnommen werden.
- Wird das Gerät längere Zeit außer Betrieb genommen, sind die Batterien/ Akkus zur Vermeidung von
Schäden herauszunehmen.

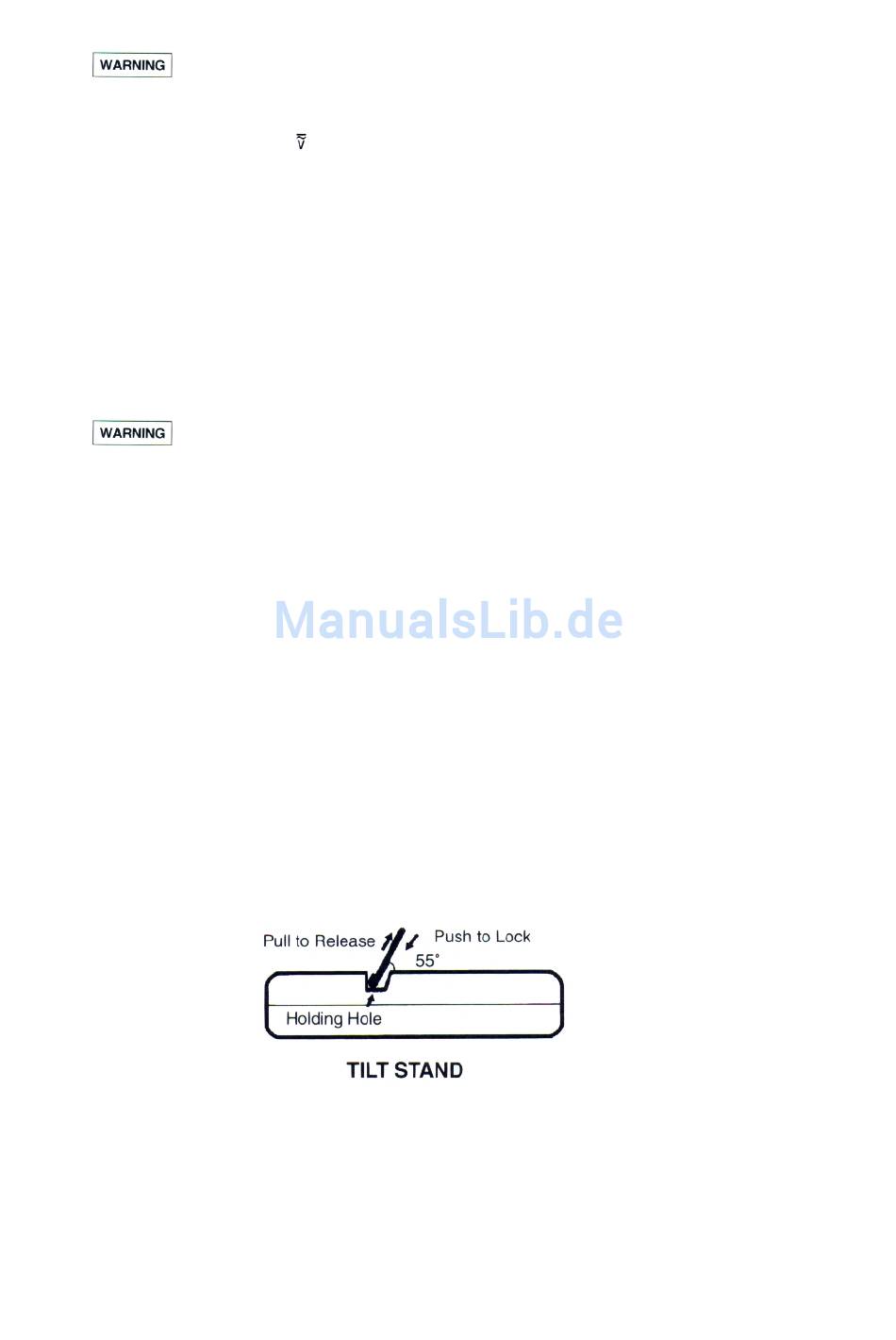

Ständer
Der Ständer dient zum Aufstellen des Messgeräts auf einer ebenen Fläche und kann außerdem zum
Aufhängen des Gerätes als Aufhänger verwendet werden.
- Zum Aufstellen des Messgerätes auf einer ebenen Fläche wird der Ständer bis zu einem Winkel von
etwa 55° herausgezogen und in das Halteloch gedrückt, bis er einrastet.
- Zum Aufhängen des Messgerätes die beiden Beine des Ständers vorsichtig zusammendrücken und
Ständer vom Messgerät lösen. Ständer dann um 180° drehen und wieder in das Halteloch einsetzen.
Jetzt kann das Messgerät frei schwingend aufgehängt werden (Halterfunktion).
V. Kalibrierung / Rekalibrierung
Das Messgerät wird immer kalibriert ausgeliefert. Eine zusätzliche Laborkalibrierung inklusive
Zertifizierung nach ISO kann optional bestellt werden (bei Erstkauf oder zur Re-Kalibrierung).
" stellen und mit Taste AC/DC auf „DC" wechseln.
