Funktionstasten
Die direkt unter dem LC-Display befindlichen Funktionstasten haben, je nachdem welcher Modus mit
dem Drehschalter gewählt wurde, unterschiedliche Funktionen, die entsprechend im Display ange-zeigt
werden. Bei einigen Funktionen erscheint auf dem Display ein Untermenü, aus dem weiter ausgewählt
werden kann. Die Bedienung der Menüs und Untermenüs wird im Abschnitt zu jeder entsprechenden
Bedienfunktion erläutert.
Wichtiger Hinweis zur Reaktionszeit der Funktionstasten
Um ein Prellen der Funktionstasten zu vermeiden, ist in fast allen Modi eine Reaktionszeit von ca. 0,25
Sekunden eingebaut, d.h. es sind nur vier Tastendrücke pro Sekunde möglich. Bei einigen Modi ist die
Reaktionszeit der Tasten länger: Oszilloskopbetrieb 0,5 s / HELP, Manuell im SET UP: 1 s). Ein
wiederholtes Drücken der Tasten während der Reaktionszeit kann zu weiteren Reaktionsverzöge-
rungen führen. Durch diese eingebaute Sicherheitsabfrage werden Fehleingaben vermieden.

Tastenbeschreibung

RANGE: Umschaltung automatische/ manuelle Bereichswahl
Nach dem Einschalten wählt das Messgerät den Messbereich (= Range) zunächst automatisch (Auto-
Range), da dies für die meisten Anwendungen die einfachste und genaueste Messmethode ist. Bei
Messungen, für die die manuelle Bereichswahl sinnvoll oder nötig ist, gehen Sie wie folgt vor:
- Taste RANGE drücken. Das Display wechselt von „AUTO" zu „RANGE" und zeigt den Messwert an.
- Bei jedem Drücken der Taste RANGE wechselt das Gerät in den nächsten verfügbaren Mess-
bereich.
- Um zur automatischen Bereichswahl zurückzukehren, halten Sie die Taste RANGE vier s gedrückt.
DATA HOLD – Festhalten von Messwerten
Durch Drücken der Taste HOLD kann das Messgerät einen Messwert im Display „einfrieren", d.h.
festhalten. Bei aktiviertem HOLD blinkt oben im Display „HOLD" Zum Zurückkehren zum normalen
Betrieb erneut die Taste HOLD drücken.
Automatische Abschaltung / AUTO POWER OFF
Werden 30 Minuten lang weder Tasten noch Drehschalter betätigt, schaltet sich das Messgerät auto-
matisch ab. Das Abschalten wird kurz zuvor durch einen Piep-Ton angekündigt.
Ein Symbol ( ) oben links auf dem Display zeigt an, wie viel Zeit bis zum Abschalten
verbleibt:
- Vollmond = Abschalten in 30 min,
- Halbmond = Abschalten in 15 min.
Je näher der Abschaltzeitpunkt kommt, desto kleiner wird die schwarze Mondfläche.

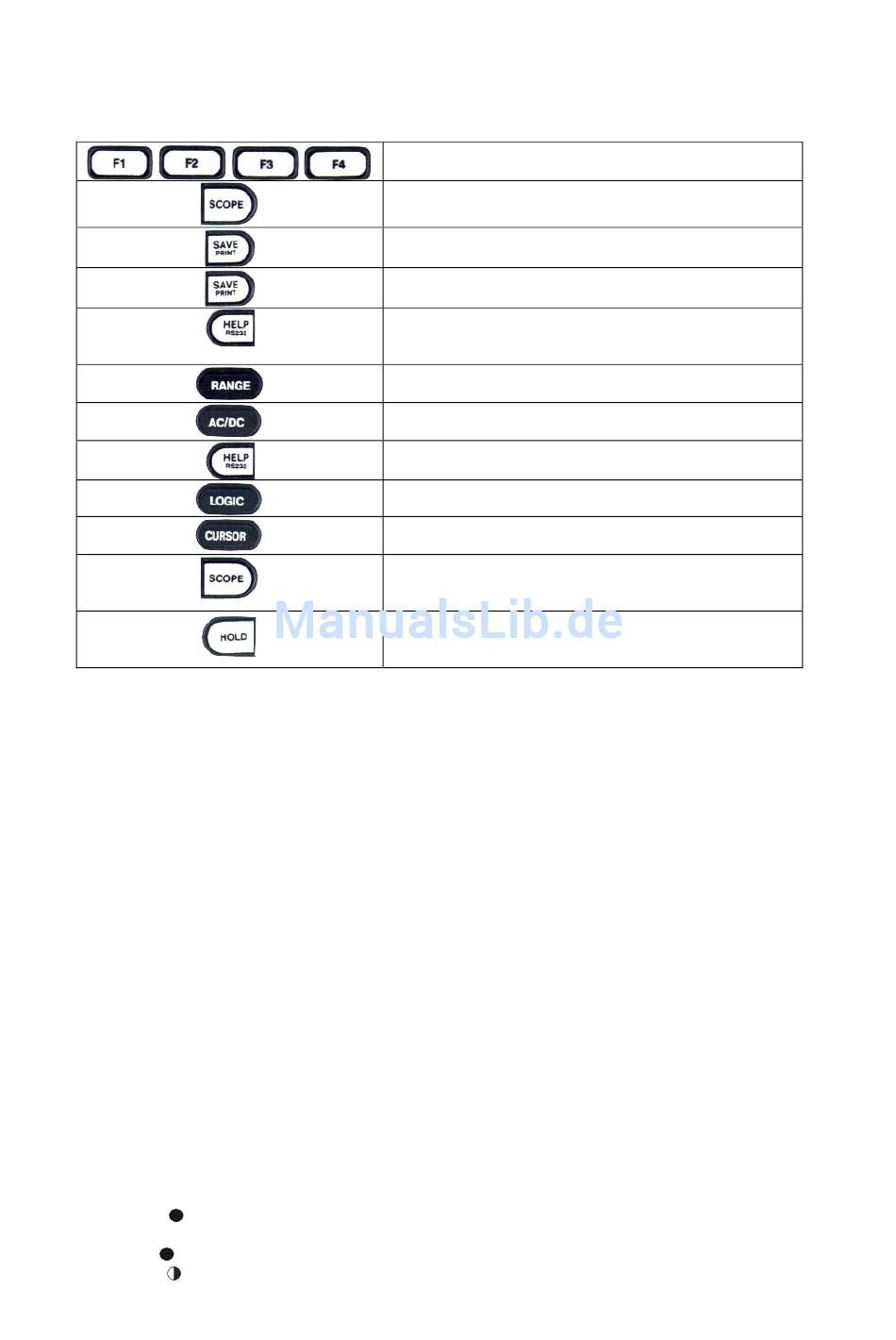

Tasten zur Auswahl verschiedener Funktionen und
Untermenüs
Umschalten zwischen Multimeter-Messmodus und
Oszilloskop-Grafikmodus
Speichern und Abrufen von Messwerten oder grafischen
Anzeigen
Drücken Sie diese Taste ca. 4 s lang, bis das „Print"-
Symbol erscheint.
Anzeige von Sicherheitshinweisen / Hinweisen zum
richtigen Anschluss der Leitungen sowie Anleitung zum
Messverfahren.
Umschalten zwischen automatischer Bereichswahl und
manueller Bereichswahl.
Umschalten zwischen Wechsel- u. Gleichstrom-Messun-
gen im mV-, V- ,mA und A-Messbereich.
Hilfetaste 3 Sekunden lang drücken, bis das -Symbol im
Display erscheint; die RS232-Schnittstelle ist aktiviert.
Logiktest-Funktion
Bedienung der Oszilloskop-Funktion. Anzeige der DV ,
Dt%, Dt, D1/t – Werte.
Taste zum Wiedereinschalten des Geräts nach der
automatischen Abschaltung,
welche nach 30minütigem Betrieb aktiviert wird.
„Friert" die Messwerte auf dem Display ein. Taste HOLD
erneut drücken, um zum normalen Betrieb zurückzukeh-
ren. Nach Drücken dieser Taste blinkt das Symbol.
