PCE Instruments W-700 S Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
www.warensortiment.de
ein Service der PCE Group
I.
Einführung
II.
Spezifikation / Sicherheit
III.
Funktionalitäten
IV.
Messung / Wartung
V.
Kalibrierung / Rekalibrierung
VI.
Batteriewechsel / Sicherungs-
I. Einführung
Lesen Sie bitte sorgsam die folgenden In-
formationen, bevor Sie mit den Messungen
beginnen. Benutzen Sie das Messgerät nur
in der beschriebenen Form, anderenfalls er-
lischt die auf das Gerät gewährleistete Ga-
rantie.
Umweltbedingungen:
Reparaturarbeiten am Gerät sollten nur durch die PCE Group oHG durchgeführt werden.
Halten Sie bitte das Messgerät sauber und in trockenem Zustand. Das Gerät unterliegt
den allgemein gültigen Normen und Standards und ist CE zertifiziert.
Beachten Sie immer die in der Bedienungsanleitung gemachten Sicherheitshinweise und
Sicherheitssymbole.

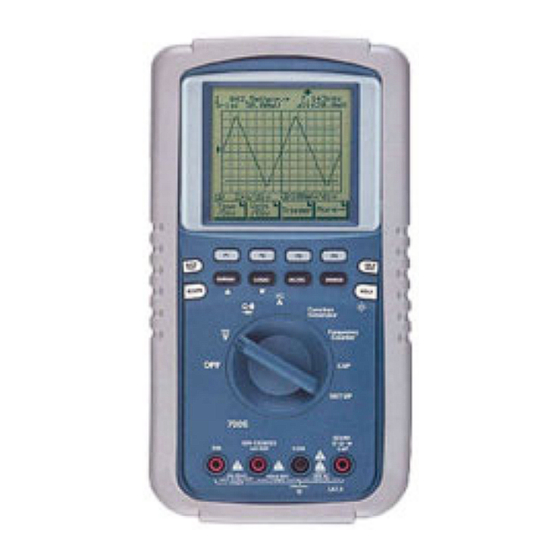

Handoszilloskop W-700
Bedienungsanleitung
wechsel
Umgebungsfeuchtigkeit max.
Umgebungstemperaturbereich
Paper-Consult
Engineering Group oHG
Im Langel 4
D-59872 Meschede
Tel: (49) 0 29 03 97 699 0
Fax: (49) 0 29 03 97 699 29
info@warensortiment.de
www.warensortiment.de
S
= 80 % r.F.
= -20 ...+ 50 °C
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments W-700 S
Inhaltszusammenfassung für PCE Instruments W-700 S

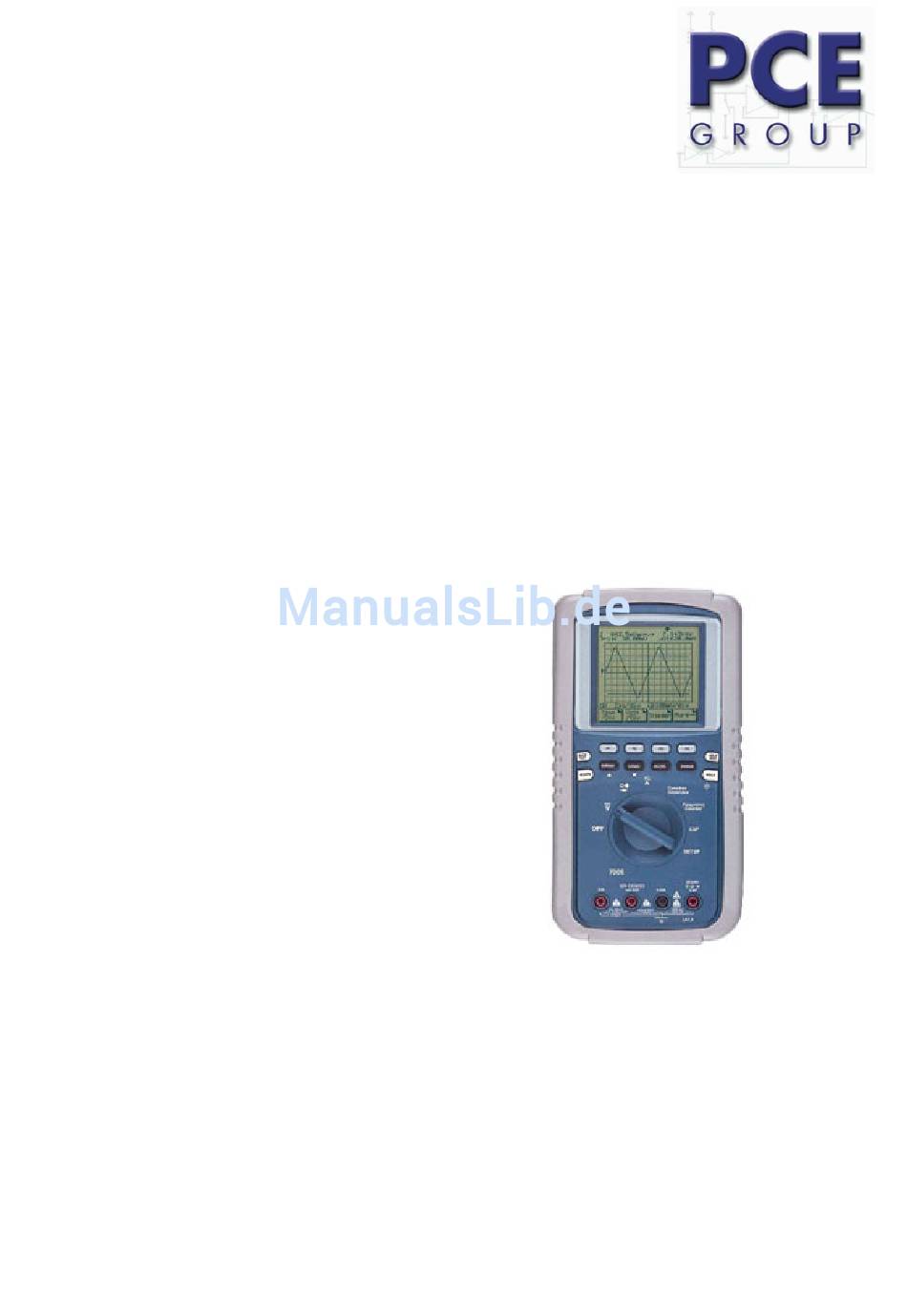

- Seite 1 www.warensortiment.de ein Service der PCE Group Paper-Consult Engineering Group oHG Im Langel 4 D-59872 Meschede Tel: (49) 0 29 03 97 699 0 Fax: (49) 0 29 03 97 699 29 info@warensortiment.de www.warensortiment.de Handoszilloskop W-700 Bedienungsanleitung Einführung Spezifikation / Sicherheit III.
-
Seite 2: Spezifikation
II. Spezifikation Oszilloskop-Teil Eingangskanal Bandbreite Frequenz 5 MHz DC Messrate 25 /s Anstiegszeit <15 ns Eingang AC, DC Eingangsimpedanz 1 MΩ Eingangsschutz 600 V pp Max. Vertikalablenkung 10 mV/ div ... 200 V/div (14 div) Horizontalablenkung 125 ns ... 2 s/div (23 div) Trigger auto, normal Video A/D-Wandler... -
Seite 3: Sicherheitshinweise
Frequenzzähler Messbereich 1 Hz … 45 MHz Display 8 digits (Frequenz / Periode gleichzeitig) Periodenmessung 5 Hz ... 100 MHz Interne Gate Zeit 0,1/ 1/ 10 s Eingangssensibilität 100 mV RMS Funktionsgenerator Ausgang Sinus-, Dreiecks- und Rechtecksfunktion Bereiche 2 Hz ... 5 MHz (in 6 Bereichen) Display 3 digits (Frequenz, Tastverhältnis, Amplitude gleichzeitig) - Seite 4 Das „Caution“-Symbol (Vorsichts-Zeichen) signalisiert eine gefährliche Situation, welche bei Nicht-Vermeidung, eine geringfügigere Verletzung oder Beschädigung hervorruft. Das Symbol deutet darauf hin, dass die mit diesem Zeichen gekennzeichneten Steckbuchsen nicht mit einer Spannung größer als 500 VDC oder VAC beaufschlagt werden dürfen. Achtung! Berührungsgefährliche Spannungen! Lebensgefahr! Wenn dieses Zeichen erscheint oder sichtbar ist, sollte eine Berührung des Gerätes oder der Testleitungen strikt vermie-...
- Seite 5 Symbole Ampere Neustart im Peak-Hold-, Min./Max.- Modus Wechselstrom SAVE Sichert das aktuelle Signal im Speicher AUTO automat. Bereichswahl SINGLE Einzelsignal Mittelwert SLEEP automatische Abschaltung CALL gespeicherte Daten abrufen TEST Selbsttestfunktion CLEAR gespeicherte Daten löschen TIME manuelle Änderung der Zeitbasis Dezibel TRIG Frequenztrigger Gleichstrom...
- Seite 6 III. Funktionalitäten...
-
Seite 7: Tastenbeschreibung
Funktionstasten Die direkt unter dem LC-Display befindlichen Funktionstasten haben, je nachdem welcher Modus mit dem Drehschalter gewählt wurde, unterschiedliche Funktionen, die entsprechend im Display ange-zeigt werden. Bei einigen Funktionen erscheint auf dem Display ein Untermenü, aus dem weiter ausgewählt werden kann. Die Bedienung der Menüs und Untermenüs wird im Abschnitt zu jeder entsprechenden Bedienfunktion erläutert. -
Seite 8: Rs-232-Schnittstelle
HELP – Hilfetaste Über diese Tasten werden grundlegende Scherheitshinweise, die Lage der Eingangsbuchsen und Anleitungen zu Messverfahren angezeigt. Um zur Hilfe zu gelangen, Taste HELP drücken und ent- sprechende Seite mit der Funktionstasten F1 (Seite nach unten) und F4 (Seite nach oben) aus- wählen. - Seite 9 Bemerkung: Wenn sich das Messgerät im Oszilloskop-Modus befindet, drücken Sie ein- fach die „HOLD“-Taste, um die dargestellte Grafik festzuhalten (zu speichern) und zum PC übertragen zu können. SET UP – Einstellungen - Funktionsdrehschalter auf SET UP stellen. - F1 (Next Item): auswählen einen der 7 Parameter. (Ü) - F2 (34): Gewählten Parameter aktivieren oder deaktivieren bzw.
-
Seite 10: Hintergrundbeleuchtung
Hintergrundbeleuchtung - Zum Aktivierung der EL-Hintergrundbeleuchtung Taste HOLD vier Sekunden lang drücken. - Zum Verlassen dieser Funktion die Taste HOLD vier Sekunden lang drücken (die Dauer der Be- leuchtung kann über das SET-UP Menü eingestellt werden). Setup Mit dem Set-Up Menü können am Messgerät 10 Parameter eingestellt werden. Drucker: EPSON M-T102 Übertragungsrate: 1200 bps, 2400 bps, 4800 bps, 9600 bps. - Seite 11 Widerstandsmessung Zur Vermeidung von Elektroschocks und Defekten am Messgerät muss bei Wider- standsmessungen das Messobjekt unbedingt spannungsfrei sein: Gerät vom Stromnetz trennen (Netzstecker ziehen), alle Kondensatoren entladen und Akkus entfernen. - Schwarze Messleitung an die negative COM-Buchse (dritte von links) und rote Messleitung an die positive Ω...
- Seite 12 - Im Display werden Wert, Dezimalstellen und Einheit entsprechend angezeigt. - Mit den Funktionstasten können folgende Modi gewählt werden: Taste F1: Relativ Messfunktion Taste F2: Peakhold-Funktion (Verlaufsdiagramm als Linie (LINE) oder Balken (BAR). Taste F4: Min/Max/AVG.-Funktion (Verlaufsdiagramm wird als Linie (LINE) oder Balken (BAR). Kapazitätsmessung ACHTUNG! Zur Vermeidung von elektrischen Schocks und Defekten am Gerät vor der Durchführung...
-
Seite 13: Oszilloskop-Teil
Peak Hold / Spitzenwertmessung - Zum Aufrufen dieser Funktion in einem Messmodus der die Peak-Hold Aufzeichnung unterstützt, bitte die Taste F2 (Peak Hold) drücken. - Das LC-Display zeigt den jeweiligen höchsten bzw. niedrigsten Wert des gemessenen Parameters an. Bei jeder neuen Erfassung eines MIN- oder MAX-Wertes ertönt ein akustisches Signal (bei aktiven Piepser) - Mit Taste F1 (Restart) werden die Werte für eine neue Erfassung auf Null gesetzt. -
Seite 14: Cursor Funktion
F1 (Time/Div) Zeitbasis-Einstellung (Horizontal-Ablenkung): Im Autorange-Modus (automat. Bereichs- wahl) wird die Zeitbasis automatisch optimal eingestellt. Die Zeitbasis wird mit der automatischen Bereichswahl so eingestellt, dass die bestmögliche Kurven- darstellung erfolgt. Mit den Pfeiltasten F1 (t) und F2 (u) ist auch eine manuelle Einstellung der Zeitbasis möglich. - Seite 15 F1 (DV): Spannungsdifferenz Messung der Spannungsdifferenz zwischen zwei Punkten. So kann die Cursor-Funktion beispielweise zur Messung der Spitze-Spitze-Spannung verwendet werden. Wählen Sie mit der Taste F1 (Upper/ Lower) die obere (Upper) oder die untere (Lower) Cursor-Linie. Zur Einstellung des Cursors F2 und F3 verwenden.
-
Seite 16: Drehzahlmessung Rpm
Frequenzzähler - Geeignete Messleitungen bzw. Kabel an negative „COM-Buchse“ (dritte von links) und positive „Counter-Buchse“ (zweite von links) anschließen. - Funktionsdrehschalter auf „Freq. Counter“ stellen. - Zum Aufrufen der Frequenzzählerfunktion F1 (Frequency) drücken. - Im LC-Display die gemessene Frequenz angezeigt. Drehzahlmessung RPM - Funktionsdrehschalter auf „RPM“... -
Seite 17: Wartung
Logic-Analyzer Zur Vermeidung von Elektroschocks nie über 40 V DC messen. - Schwarze Messleitung an die negative COM-Buchse (dritte von links) und rote Messleitung an die SCOPE-Eingangsbuchse anschließen. - Funktionsdrehschalter auf „ “ stellen und mit Taste AC/DC auf „DC“ wechseln. - LOGIC-Taste drücken. -
Seite 18: Batteriewechsel / Austausch Der Sicherung
VI. Batteriewechsel / Austausch der Sicherung - Messleitungen vom Messgerät und vom Stromkreis abklemmen. - Ständer hochziehen und die beiden darunter liegenden Schrauben zum Entfernen der beiden seit- lichen Batterieabdeckungen mit einem geeigneten Schraubendreher lösen. (Schrauben unbedingt auf- bewahren!) - Beide Batterieabdeckungen jeweils abnehmen. - Kippständer entfernen. - Seite 19 Warnung! Beim Sicherungswechsel nur Sicherung der richtigen Stärke und Größe sowie der gleichen bzw. einer höheren Qualität verwenden. Gehäusevorderteil, in dem Platine und LCD-Modul mit empfindlichen Pin Socket verbunden sind, NICHT abnehmen. Ein Abnehmen dieser Teile kann zur Beschädigung des LC-Displays führen.
