Peak Hold / Spitzenwertmessung
- Zum Aufrufen dieser Funktion in einem Messmodus der die Peak-Hold Aufzeichnung unterstützt, bitte
die Taste F2 (Peak Hold) drücken.
- Das LC-Display zeigt den jeweiligen höchsten bzw. niedrigsten Wert des gemessenen Parameters an.
Bei jeder neuen Erfassung eines MIN- oder MAX-Wertes ertönt ein akustisches Signal (bei aktiven
Piepser)
- Mit Taste F1 (Restart) werden die Werte für eine neue Erfassung auf Null gesetzt.
- Mit Taste F2 (RUN/PAUSE) wird die Messung fortgesetzt (RUN) bzw. werden die MIN-/ MAXWerte
festgehalten (Pause) Der jeweilige aktivierte Modus ist schwarz hinterlegt.
- Mit Taste F3 (LINE BAR) wird zwischen der Darstellung des Verlaufsdiagramms als Linie (Line) oder
Balken (Bar) gewechselt.
- Zum Verlassen dieses Modus Taste F4 (EXIT) drücken.
Limit-Comparator-Funktion (Vergleichende Messung)
Die Limit-Funktion ist bei der Spannungsmessung, Widerstandsmessung und bei der Messung mit Zu-
satzgeräten (AUX-Funktion) verwendbar. Diese Funktion ermöglicht die Prüfung oder Auswahl von
Komponenten, Bausteinen usw. zwischen einem einstellbaren Mindest- oder Höchstgrenzwert.
- Zum Aufrufen dieser Funktion in einem Messmodus der die Limit Messung unterstützt, Taste F3
(Limit) drücken. Zum Festlegen der Limits (Maximum und Minimum gehen Sie wie folgt vor:
- Zur Ziffernanwahl Taste F1 (3) oder Taste F2 (4) drücken. Die gewählte Ziffer blinkt.
- Zur Veränderung der angewählten Ziffer Taste (Cursor) bzw. Taste (LOGIC) drücken.
- Zum Speichern des jeweiligen Wertes Taste F3 (SET) drücken und zur nächsten Ziffer weitergehen.
- Die Schritte 2, 3 und 4 für alle Mindest- und Höchstgrenzwerte durchführen.
- Liegt der gemessene Wert zwischen Höchst- und Mindestgrenzwert, wird im Display „PASS" ange-
zeigt und es ertönt ein kontinuierliches Biep-Signal.
- Liegt der gemessene Wert über dem Höchstwert, wird im Display „HIGH" angezeigt; liegt er unter dem
Mindestgrenzwert, wird „LOW" angezeigt.

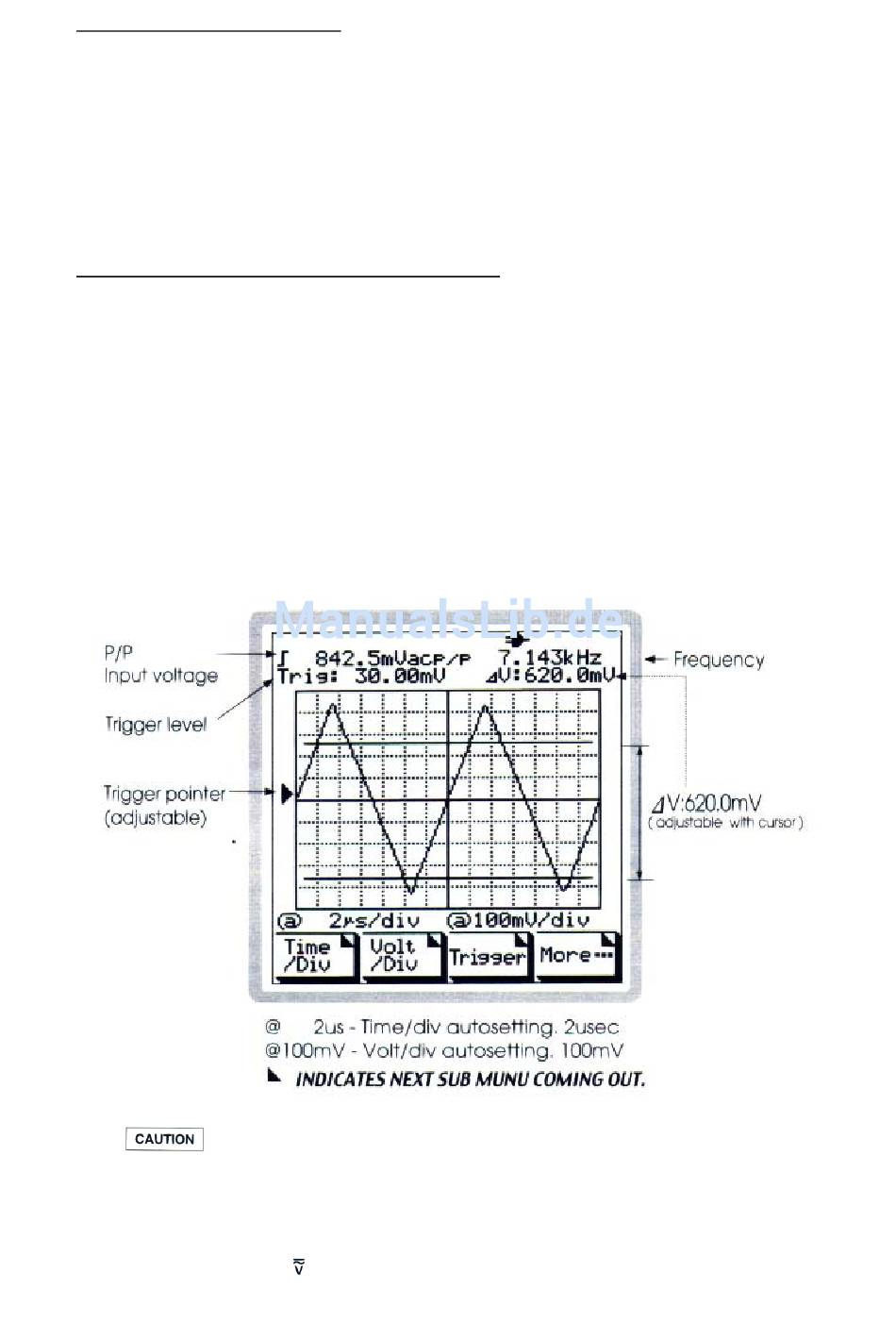

Oszilloskop-Teil

Wird in einem Stromkreis ein Motor AN- oder AUS-geschaltet, darf KEINE Strom- oder
Spannungsmessung, da die beim Ein- oder Ausschalten entstehenden Strom-
/Spannungsspitzen zur Beschädigung des Messgeräts führen können.
Der Oszilloskop-Betrieb ist nur im Spannungsmessbereich verfügbar!
- Messleitung bzw. Oszilloskop-Tastkopf mit BNC-Adapter anschließen. Schließen sie hierzu die
schwarze Messleitung an die negative COM-Buchse und rote Messleitung an die positive V-Buchse an.
- Funktionsdrehschalter auf „
- Mit der Taste „SCOPE" wird die Oszilloskop-Funktion aktiviert.
Mit den Funktionstasten F1 bis F4 können folgende Untermenüs und Funktionen aufgerufen werden:
" stellen.
