PCE Instruments W-700 S Bedienungsanleitung Seite 12

- Im Display werden Wert, Dezimalstellen und Einheit entsprechend angezeigt.
- Mit den Funktionstasten können folgende Modi gewählt werden:
Taste F1: Relativ Messfunktion
Taste F2: Peakhold-Funktion (Verlaufsdiagramm als Linie (LINE) oder Balken (BAR).
Taste F4: Min/Max/AVG.-Funktion (Verlaufsdiagramm wird als Linie (LINE) oder Balken (BAR).
Kapazitätsmessung
ACHTUNG!
Zur Vermeidung von elektrischen Schocks und Defekten am Gerät vor der Durchführung
einer Kapazitätsmessung das zu prüfende Messobjekt vom Stromnetz zu trennen und alle
Kondensatoren zu entladen (Netzstecker ziehen, Batterien bzw. Akkus entfernen).
- Schwarze Messleitung an die negative COM-Buchse (dritte von links) und rote Messleitung an die
positive CAP-Buchse (erste von rechts) anschließen.
- Funktionsdrehschalter auf „ CAP " stellen.
- Das Messgerät schaltet auf Kapazitäts-Autoranging-Modus (automatische Bereichswahl für die Kapa-
zitätsmessung). Es ist keine manuelle Bereichswahl möglich.
- Messleitung mit dem zu prüfenden Kondensator verbinden. Im Display werden Wert, Dezimalstellen
und Einheit entsprechend angezeigt.
Relativmessung
Im Modus „Relativmessung" wird die Differenz zwischen einem festzulegenden Bezugswert und dem
aktuell gemessenen Messwert angezeigt. Der Relativ-Messmodus ist nicht im Autorange-Bereich
(automatische Bereichswahl) möglich. Es wird von automatischer auf manuelle Bereichswahl umge-
schaltet. Dieser Modus ist bei Spannungs-, Strom-, Widerstands-, Dioden-, Durchgangs- und Kapazi-
tätsmessung und bei Messungen mit externen Adaptern verfügbar.
- Taste F1 (REL) drücken, wenn der gewünschte Bezugswert gemessen (im Display angezeigt) wird.
- Bei aktiviertem Relativ-Messmodus blinkt im LC-Display die Abkürzung „ REL ". Der festgelegte Be-
zugswert wird im LC-Display unter dem Bargraph angezeigt.
- Im Display wird die nun die Differenz zum festgelegten Bezugswert angezeigt.
- Zum Verlassen des Relativ-Messmodus Taste F1 (REL) erneut drücken.

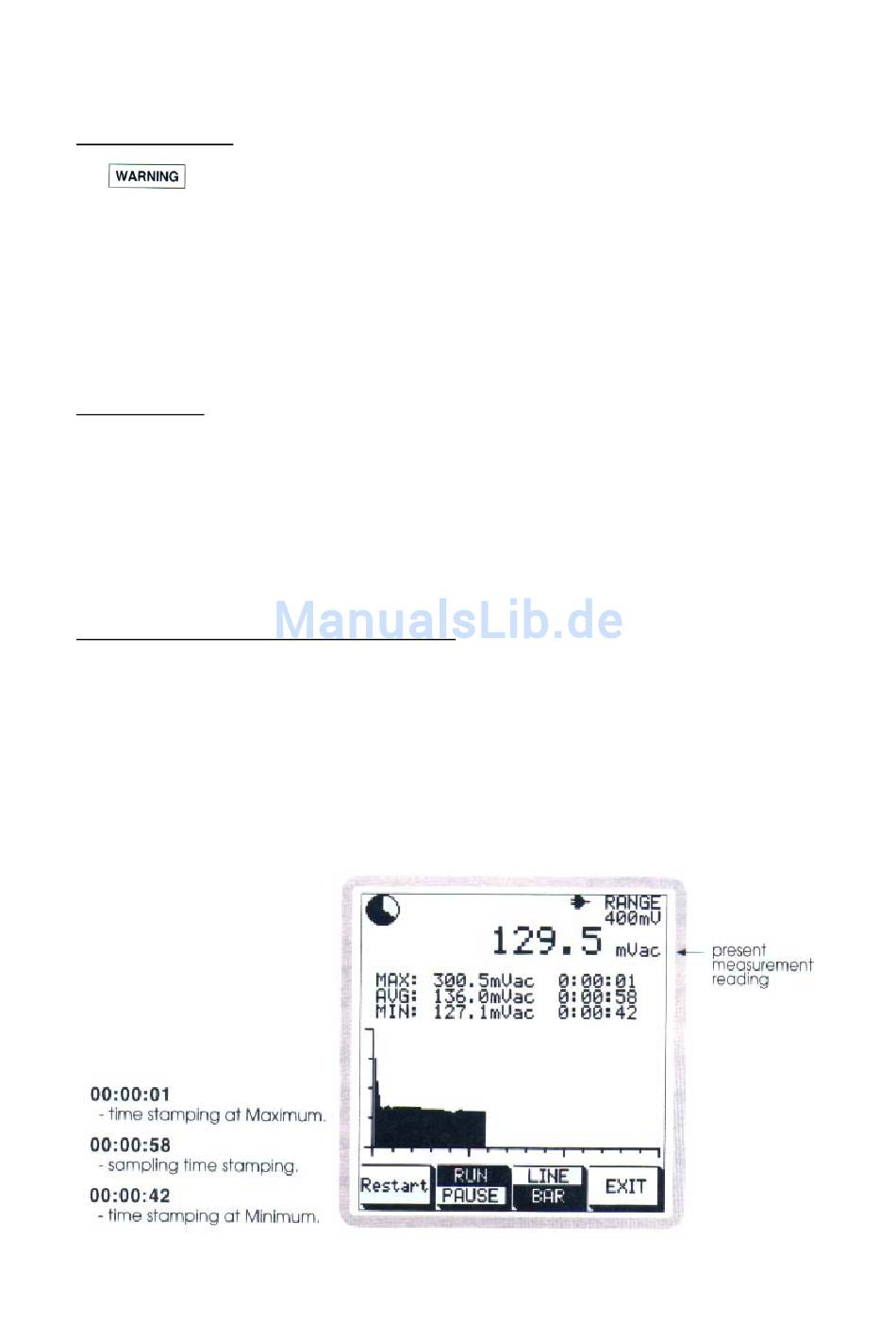

Messung von Mittelwert / Min- und Maximalwert
- Zum Aufrufen einer dieser Funktionen in einem Mess-Modus der Mittel-, Minimal- und Maximal-
wertaufzeichnung unterstützt, Taste F4 (AVG MIN MAX) drücken.
- Im Display werden Maximalwert, Mittelwert und Minimalwert (kleinster aufgetretene Wert) seit dem
Start dieses Modus angezeigt. Hinter jedem Wert wir die Zeit angezeigt bei der der entsprechende
Messwert aufgetreten ist.
- Die Anzeige erfolgt in folgendem Format: MAX : 00.00 Vac 00:00:00.
- Mit der Taste F1 (Restart) wird die Zeit auf Null gesetzt und eine neue Messreihe gestartet.
- Mit der Taste F2 (RUN/PAUSE) wird die Aufzeichnung gestartet (RUN) oder vorübergehend unter-
brochen (PAUSE).
- Mit der Taste F3 (LINE/BAR) wird zwischen der Darstellung (LINE) oder Balken (BAR) gewechselt.
- Zum Verlassen dieses Modus Taste F4 (EXIT) drücken.
