F1 (DV): Spannungsdifferenz
Messung der Spannungsdifferenz zwischen zwei Punkten. So kann die Cursor-Funktion beispielweise
zur Messung der Spitze-Spitze-Spannung verwendet werden. Wählen Sie mit der Taste F1 (Upper/
Lower) die obere (Upper) oder die untere (Lower) Cursor-Linie. Zur Einstellung des Cursors F2 und
F3 verwenden. Die Spannungsdifferenz zwischen den beiden Cursorlinien wird im LC-Display
angezeigt. Zum Verlassen des Untermenüs Taste F4 (EXIT) drücken.
F3 (Dt): Zeitdifferenz
Messung der Zeitdifferenz zwischen zwei Punkten. So kann mit der Cursor-Funktion beispielsweise die
Impulsbreite gemessen werden. Wählen Sie mit der Taste F1 (Left/Right) die linke (Left) oder die rechte
(Right) Cursor-Linie. Zur Einstellung des Cursors F2 und F3 verwenden. Die Zeitdifferenz zwischen
den beiden Cursorlinien wird im LC-Display angezeigt. Zum Verlassen des Untermenüs Taste F4
(EXIT) drücken.
F2 (Dt%): Prozent der Zeitdifferenz
Messung des prozentualen Anteils zweier Punkte gegenüber einer Zykluszeit des Eingangssignals.
Wählen Sie mit der Taste F1 (Left/Right) die linke (Left) oder die rechte (Right) Cursor-Linie. Zur Ein-
stellung des Cursors F2 (3) und F3 (4) verwenden. Der gemessene Prozentwert wird im LCD-Display
angezeigt. Zum Verlassen des Untermenüs Taste F4 (EXIT) drücken.
F4 (D1/t): Frequenz
Messung der Frequenz zwischen zwei Punkten. Hier kann beispielsweise die Cursor-Funktion zur
Beobachtung eines Einganssignals verwendet werden. Wählen Sie mit der Taste F1 (Left/Right) die
linke (Left) oder die rechte (Right) Corsor-Linie. Zur Einstellung des Cursors F2 (3) und F3 (4)
verwenden. Die Frequenz zwischen den beiden Cursorlinien wird im LCD angezeigt. Zum Verlassen
des Untermenüs Taste F4 (EXIT) drücken.

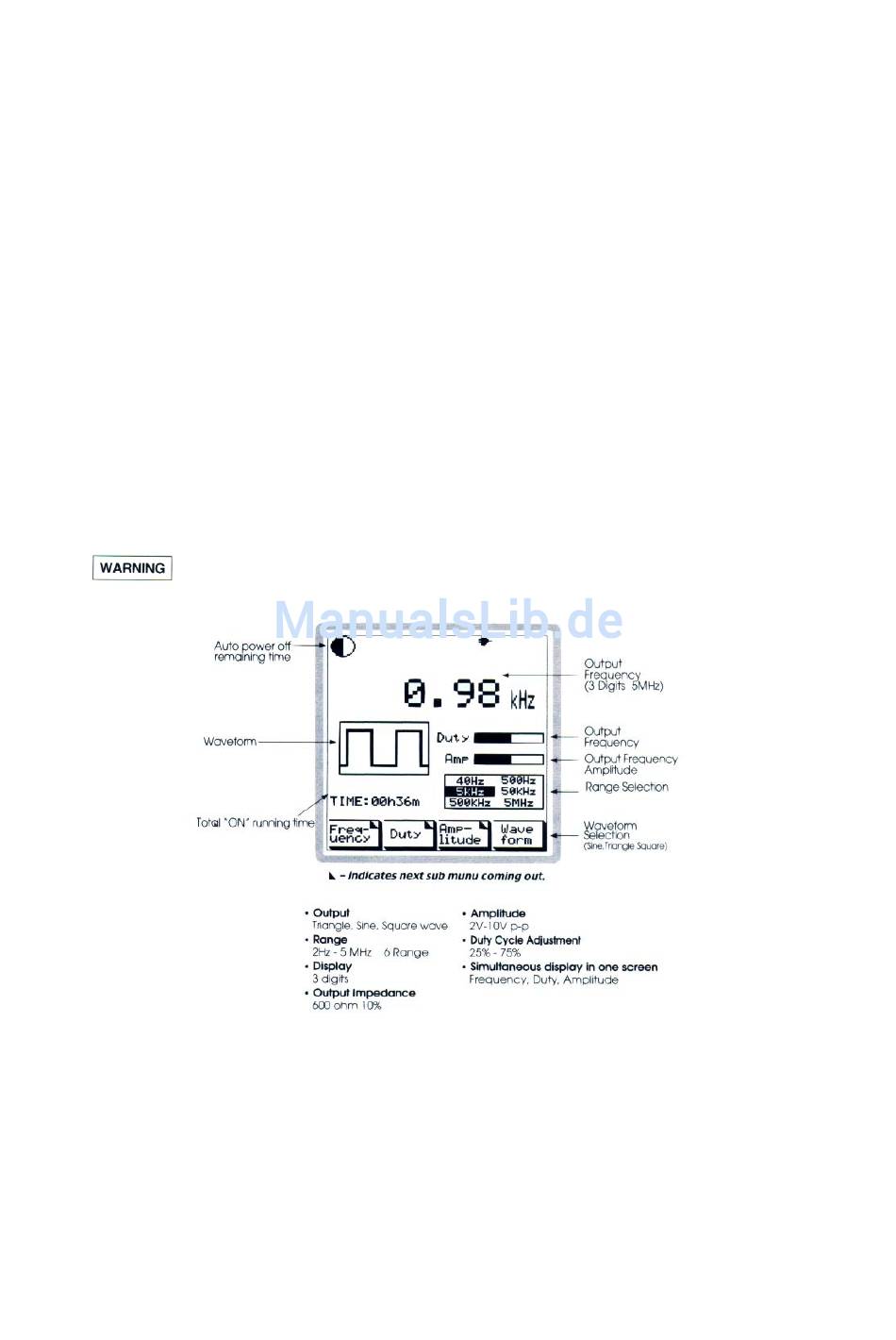

Funktionsgenerator
Ist eine Leitung am SIGNAL·OUT angeschlossen, dürfen KEINE Spannungsmessungen
vorgenommen werden! Nicht Beachten kann zu einem elektrischem Schlag und / oder
Beschädigung des Messgerätes führen.
- Geeignete Messleitungen bzw. Kabel an negative „COM-Buchse" (dritte von links) und positive
„GEN-Buchse" (zweite von links) anschließen.
- Funktionsdrehschalter auf „Function-Generator" stellen.
- Mit der Taste „F4" die Ausgangs-Wellenform wählen (Sinus.- Dreieck.- Rechtecksignal).
- Mit der Taste „Range" einen der 6. Frequenzbereiche gemäß Displayanzeige vorwählen.
- Mit der Taste „F3" (Amplitude) und folgend die Tasten „F2" und „F3" kann die gewünschte
Amplitudenhöhe eingestellt werden.
- Mit der Taste „F2" (Duty) und folgend die Tasten „F2" und „F3" kann das Tastverhältnis bei
Rechtecksignalen eingestellt werden.
- Mit der Taste „F1" (Frequency) und folgend die Tasten „F2" und „F3" kann die gewünschte
Frequenz grob eingestellt werden (sog. Scrolling). Dann mit Taste „F1" (Fine adjust) die Feinein-
stellung vornehmen.
