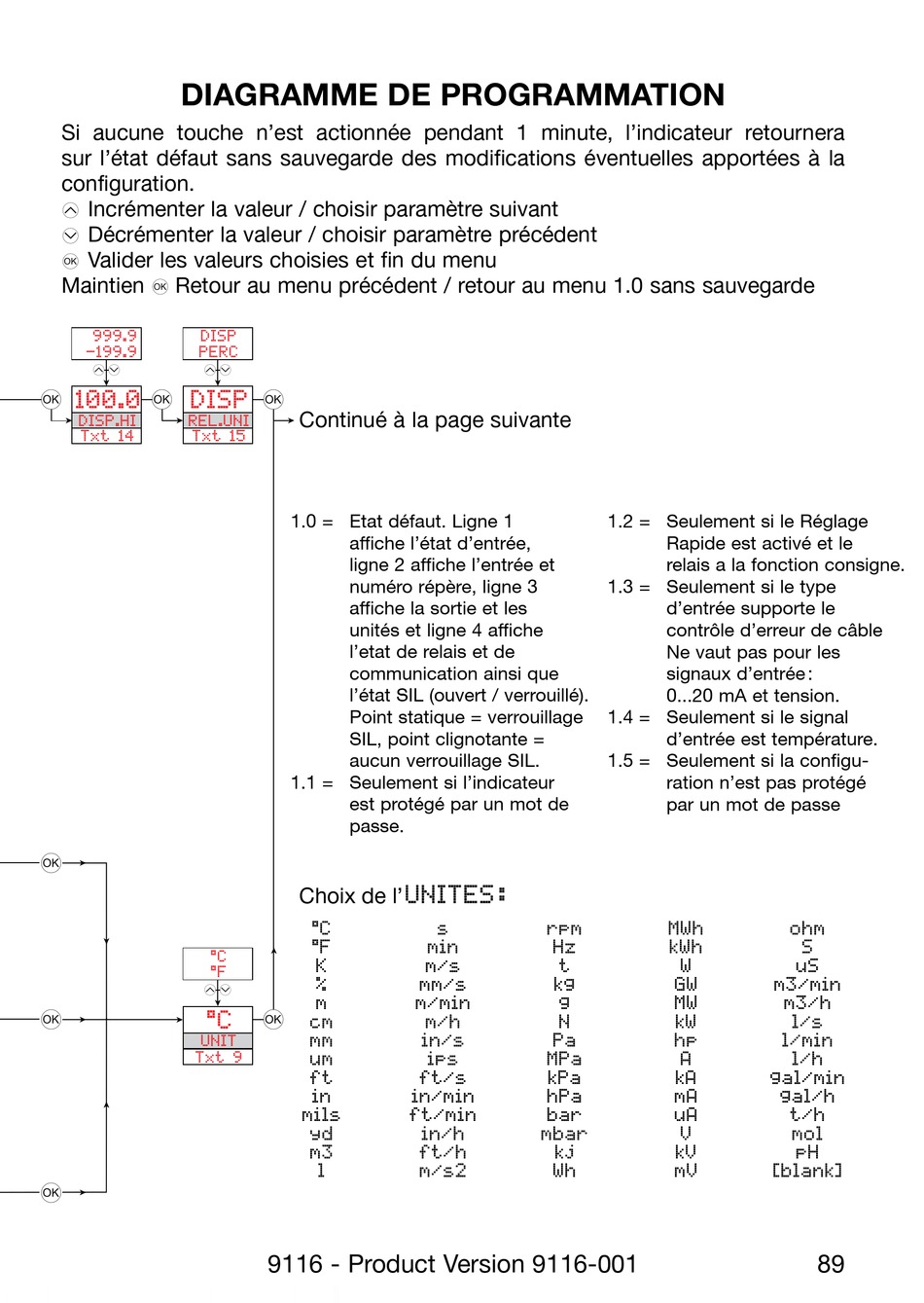

DiagRaMME DE PRogRaMMatioN

Si aucune touche n'est actionnée pendant 1 minute, l'indicateur retournera
sur l'état défaut sans sauvegarde des modifications éventuelles apportées à la
configuration.
1 Incrémenter la valeur / choisir paramètre suivant
2 Décrémenter la valeur / choisir paramètre précédent
3 Valider les valeurs choisies et fin du menu
Maintien 3 Retour au menu précédent / retour au menu 1.0 sans sauvegarde
999.9 DISP
-199.9 PERC
1 2 1 2
3 3
100.0 DISP
DISP.HI REL.UNI
Txt 14 Txt 15
3
@C
@F
1 2
3
@C
UNIT
Txt 9
3
3
Continué à la page suivante
1.0 = Etat défaut. Ligne 1
affiche l'état d'entrée,
ligne 2 affiche l'entrée et
numéro répère, ligne 3
affiche la sortie et les
unités et ligne 4 affiche
l'etat de relais et de
communication ainsi que
l'état SIL (ouvert / verrouillé).
Point statique = verrouillage
SIL, point clignotante =
aucun verrouillage SIL.
1.1 = Seulement si l'indicateur
est protégé par un mot de
passe.
Choix de l'
UNITES :
@C s
@F min
K m/s
% mm/s
m m/min
3
cm m/h
mm in/s
um ips
ft ft/s
in in/min
mils ft/min
yd in/h
m3 ft/h
l m/s2
9116 - Product Version 9116-001
1.2 = Seulement si le Réglage
Rapide est activé et le
relais a la fonction consigne.
1.3 = Seulement si le type
d'entrée supporte le
contrôle d'erreur de câble
Ne vaut pas pour les
signaux d'entrée :
0...20 mA et tension.
1.4 = Seulement si le signal
d'entrée est température.
1.5 = Seulement si la configu-
ration n'est pas protégé
par un mot de passe
rpm MWh
Hz kWh
t W
kg GW
g MW
N kW
Pa hp
MPa A
kPa kA
hPa mA
bar uA
mbar V
kj kV
Wh mV
ohm
S
uS
m3/min
m3/h
l/s
l/min
l/h
gal/min
gal/h
t/h
mol
pH
[blank]
