PR Elecronics 9116 Handbuch Seite 146

LERBAKKEN 10, 8410 ROENDE DENMARK

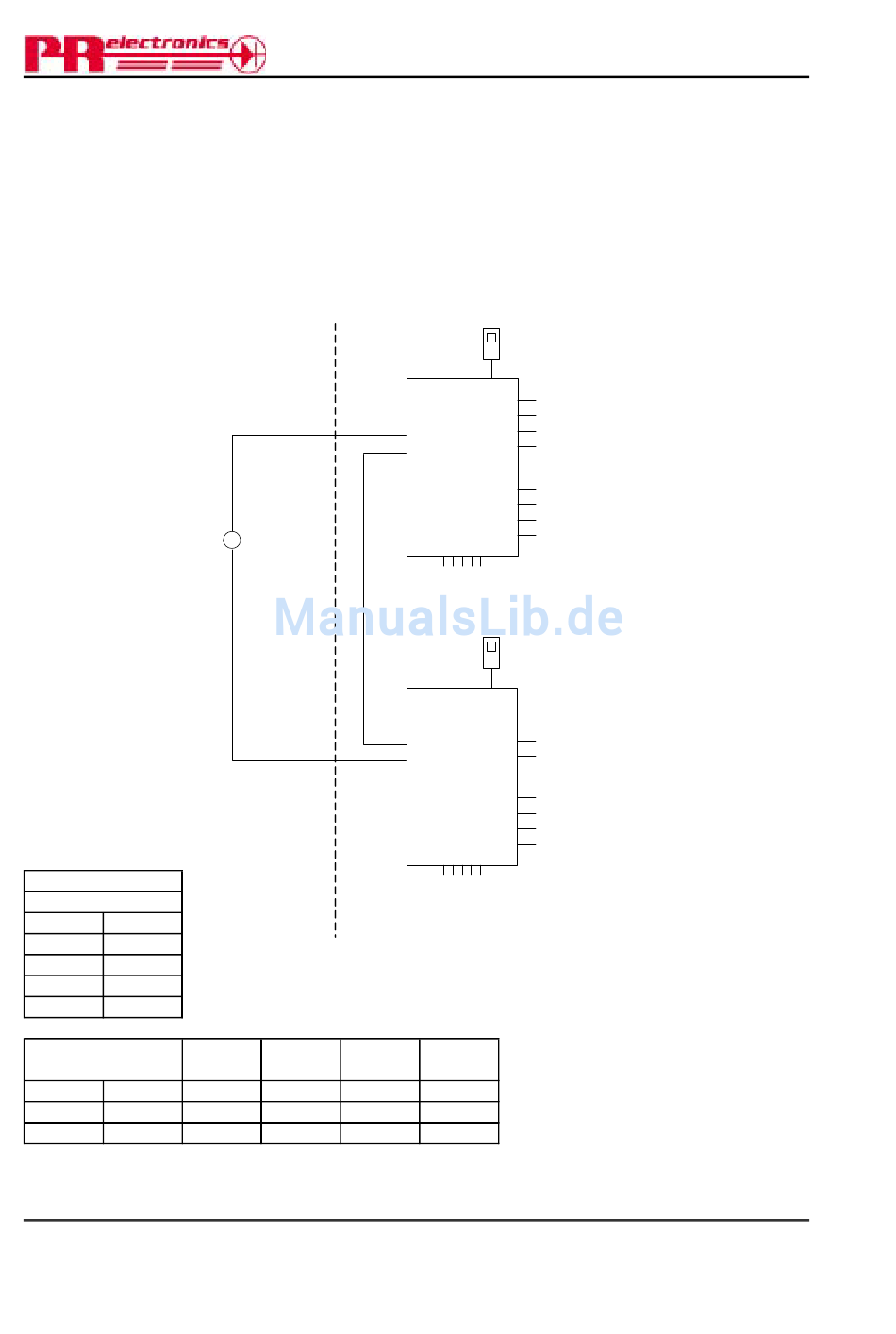

Ex-Bereich
Zone 0,1,2, 20, 21, 22
0/4-20 mA
Stromquelle
Module 9116B 1/2
Terminal 51-52
Ui 30 V
Ii 120 mA
Pi 900 mW
Ci 3 nF
Li 2 μH
Module 9116B 1/2
Term. 52-51, 51-52
Uo 16.6 V
Io 0.2 mA
Po 0.8 mW
Revision date:
2010-02-12
+
-
Group Co
IIC 0.4 μF 100 mH
IIB 2.3 μF 100 mH 100mH/Ω
IIA 9.5 μF 100 mH 200mH/Ω
Version Revision
V5 R0-DE01
Nicht-Ex-Bereich
oder Zone 2
-20 ºC ≤Ta ≤ +60ºC
4501
54 34
53 33
52 32
51 31
44 14
43 13
42 12
41 11
9116
Power Rail
4501
54 34
53 33
52 32
51 31
44 14
43 13
42 12
41 11
9116
Power Rail
Lo Lo/Ro
25mH/Ω
Prepared by:
9116QA01
Statusrelais, Klemme (33,34)
Installation in nicht-Ex-Bereich
Spannung max.: 125 VAC / 110 VDC
Leistung max.:
Strom. max.:
Zone 2-Installation:
Spannung max.: 32 VAC / 32 VDC
Leistung max.:
Strom. max.:
Relais-Ausgang, Klemme (13,14)
Installation in nicht-Ex-Bereich
Spannung max.: 250 VAC / 30 VDC
Leistung max.:
Strom. max.:
Zone 2-Installation:
Spannung max.: 32 V AC / 30 VDC
Leistung max.:
Strom. max.:
(Klemme 11,12,13,14)
(Klemme 31,32,33,34)
(Klemme 91,92,93,94,95)
U 253 V max. 400 Hz
m:
PB
62,5 VA / 32 W
0,5 A AC / 0,3 ADC
16 VA / 32 W
0,5 A AC / 1 A DC
500 VA / 60 W
2 A AC / 2 ADC
64 VA / 60 W
2 A AC / 2 ADC
Page:
4/4
