LERBAKKEN 10, 8410 ROENDE DENMARK

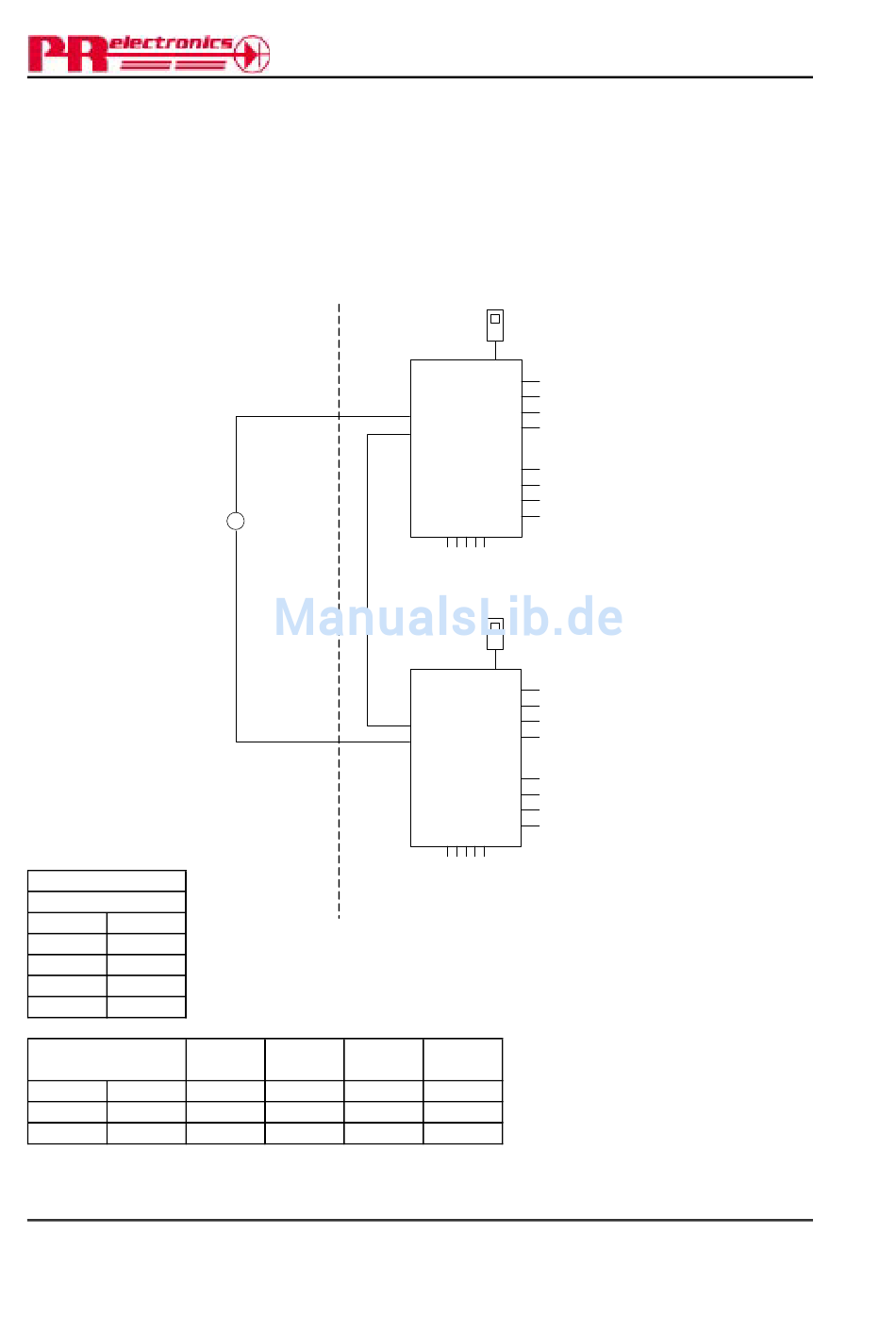

Zone dangereuse
Zone 0,1,2, 20, 21, 22
Source de courant
0/4-20 mA
Module 9116B 1/2
Terminal 51-52
Ui 30 V
Ii 120 mA
Pi 900 mW
Ci 3 nF
Li 2 μH
Module 9116B 1/2
Term. 52-51, 51-52
Uo 16.6 V
Io 0.2 mA
Po 0.8 mW
Revision date:
2010-02-12
+
-
Group Co
IIC 0.4 μF 100 mH
IIB 2.3 μF 100 mH 100mH/Ω
IIA 9.5 μF 100 mH 200mH/Ω
Version Revision
V5 R0–FR01
Zone non dangereuse
ou Zone 2
-20 ºC ≤Ta ≤ +60ºC
4501
54 34
53 33
52 32
51 31
44 14
43 13
42 12
41 11
9116
Power Rail
4501
54 34
53 33
52 32
51 31
44 14
43 13
42 12
41 11
9116
Power Rail
Lo Lo/Ro
25mH/Ω
Prepared by:
9116QA01
Relais d'état, bornes (33,34)
Installation en zone non dangereuse
Tension max. : 125 Vca / 110 Vcc
Puissance max. : 62,5 VA / 32 W
Courant max. : 0,5 A ca / 0,3 A cc
Installation en zone 2
Tension max. : 32 Vca / 32 Vcc
Puissance max. : 16 VA / 32 W
Courant max. : 0,5 A ca / 1 A cc
Sortie relais, bornes (13,14)
Installation en zone non dangereuse
Tension max. : 250 Vca / 30 Vcc
Puissance max. : 500 VA / 60 W
Courant max. : 2 A ca / 2 A cc
Installation en zone 2
Tension max. : 32 Vca / 30 Vcc
Puissance max. : 64 VA / 60 W
Courant max. : 2 A ca / 2 A cc
(bornes 11,12,13,14)
(bornes 31,32,33,34)
(bornes 91,92,93,94,95)
U 253 V max. 400 Hz
