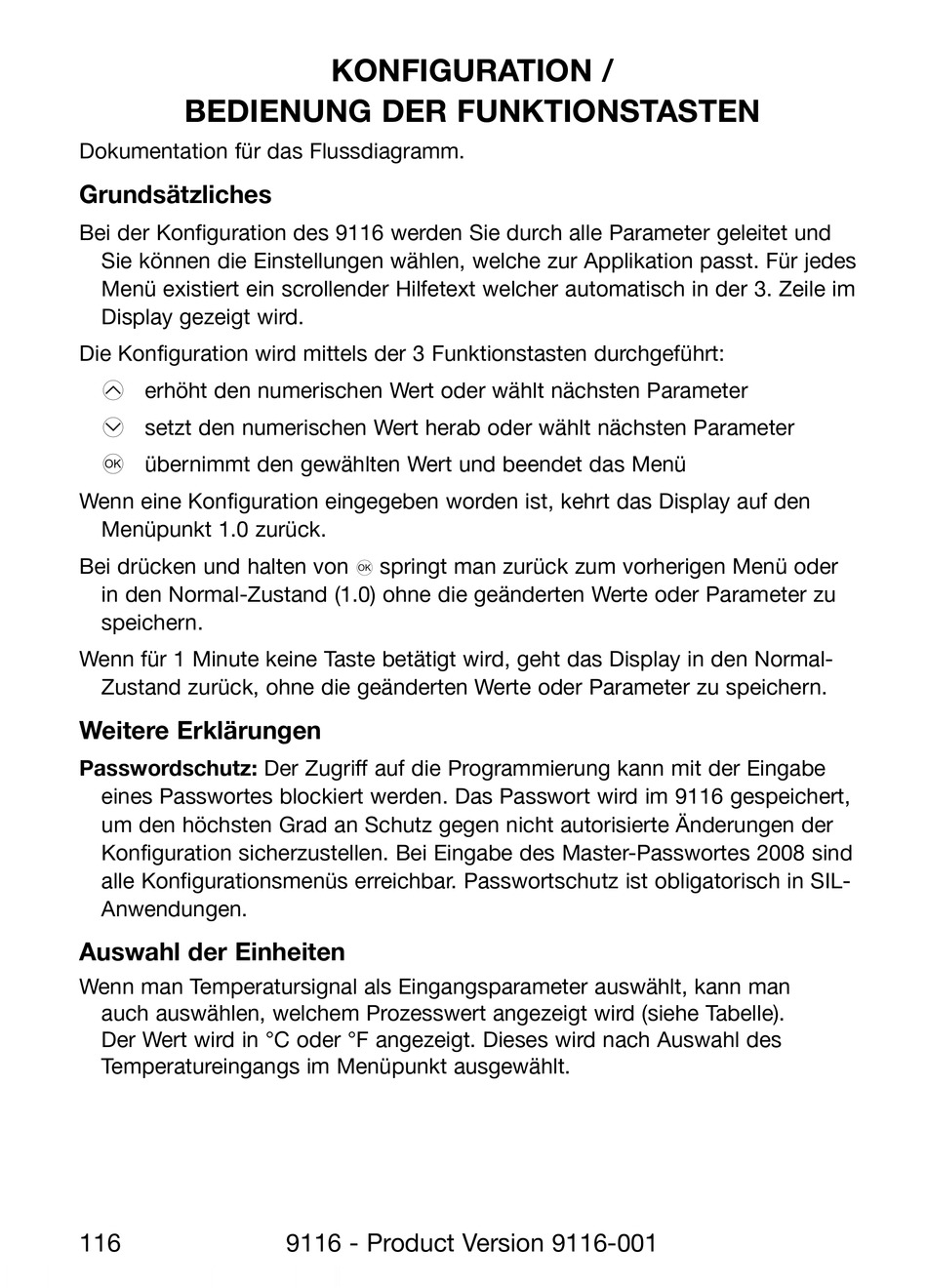

Konfiguration / Bedienung Der Funktionstasten - PR Elecronics 9116 Handbuch

bEDiENUNg DER FUNKtioNstastEN
Dokumentation für das Flussdiagramm.
grundsätzliches
Bei der Konfiguration des 9116 werden Sie durch alle Parameter geleitet und
Sie können die Einstellungen wählen, welche zur Applikation passt. Für jedes
Menü existiert ein scrollender Hilfetext welcher automatisch in der 3. Zeile im
Display gezeigt wird.
Die Konfiguration wird mittels der 3 Funktionstasten durchgeführt:
erhöht den numerischen Wert oder wählt nächsten Parameter
1
setzt den numerischen Wert herab oder wählt nächsten Parameter
2
übernimmt den gewählten Wert und beendet das Menü
3
Wenn eine Konfiguration eingegeben worden ist, kehrt das Display auf den
Menüpunkt 1.0 zurück.
Bei drücken und halten von 3 springt man zurück zum vorherigen Menü oder
in den Normal-Zustand (1.0) ohne die geänderten Werte oder Parameter zu
speichern.
Wenn für 1 Minute keine Taste betätigt wird, geht das Display in den Normal-
Zustand zurück, ohne die geänderten Werte oder Parameter zu speichern.
Weitere Erklärungen
Passwordschutz: Der Zugriff auf die Programmierung kann mit der Eingabe
eines Passwortes blockiert werden. Das Passwort wird im 9116 gespeichert,
um den höchsten Grad an Schutz gegen nicht autorisierte Änderungen der
Konfiguration sicherzustellen. Bei Eingabe des Master-Passwortes 2008 sind
alle Konfigurationsmenüs erreichbar. Passwortschutz ist obligatorisch in SIL-
Anwendungen.
auswahl der Einheiten
Wenn man Temperatursignal als Eingangsparameter auswählt, kann man
auch auswählen, welchem Prozesswert angezeigt wird (siehe Tabelle).
Der Wert wird in °C oder °F angezeigt. Dieses wird nach Auswahl des
Temperatureingangs im Menüpunkt ausgewählt.
116
