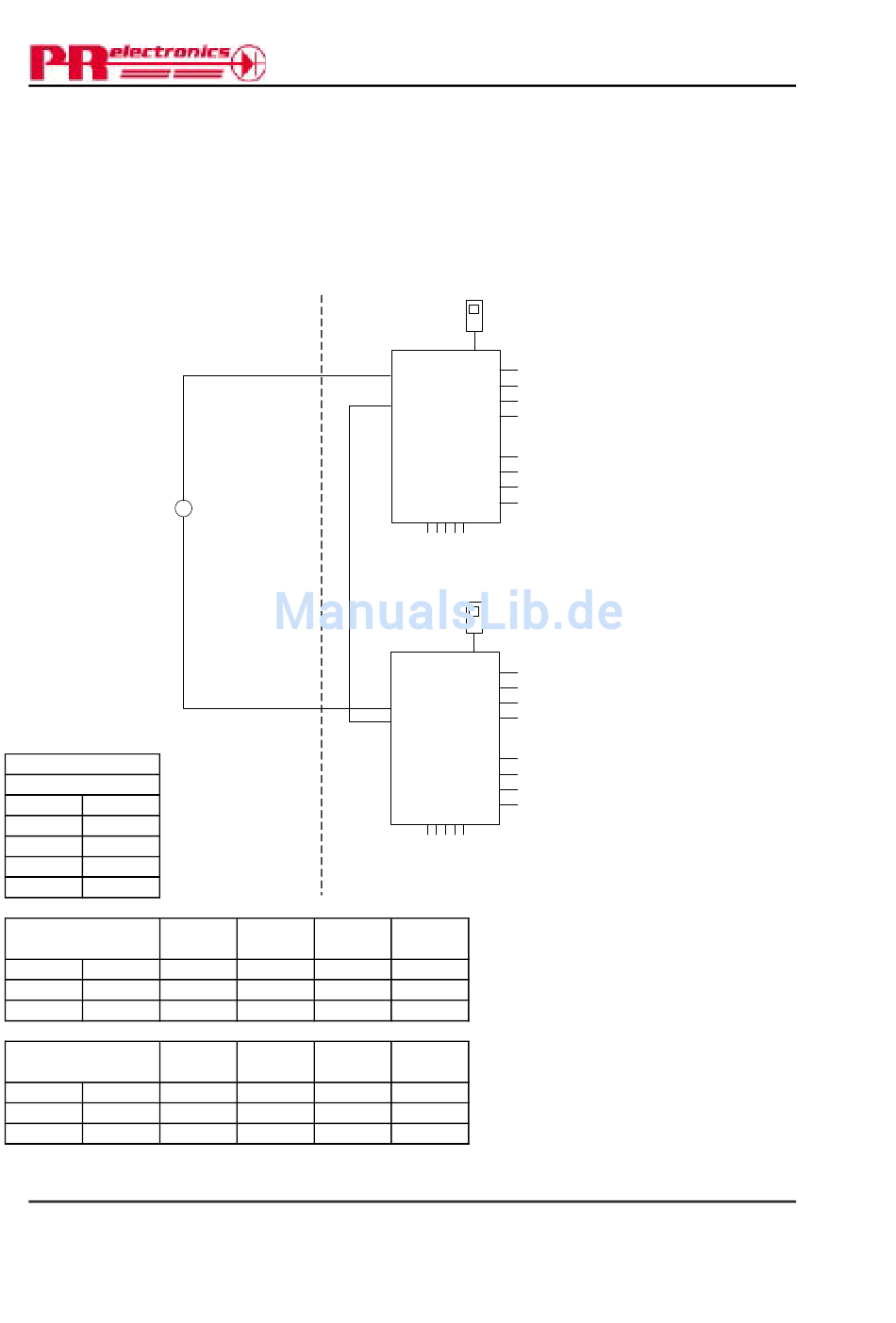

Zone dangereuse
Zone 0,1,2, 20, 21, 22
Transmetteur
alimenté par la
boucle 4-20 mA
Module 9116B 1/2
Terminal 54-52
Ui 30 V
Ii 120 mA
Pi 900 mW
Ci 3 nF
Li 2 μH
Module 9116B1
Group
Term. 54-52; 51-52
Uo 28 V
Io 93 mA
Po 650 mW
Module 9116B2
Group
Term. 54-52; 51-52
Uo 21.4 V
Io 93 mA
Po 650 mW
Revision date:
2010-02-12
+
T
-
Co Lo
IIC 80 nF
IIB 640 nF 16 mH 218 μH/Ω
IIA 2.1 μF 32 mH 436 μH/Ω
Co Lo
IIC 0.16 μF
IIB 1.13 μF 16 mH 218 μH/Ω
IIA 4.15 μF 32 mH 436 μH/Ω
Version Revision
V5 R0–FR01
Zone non dangereuse
ou Zone 2
-20 ºC ≤Ta ≤ +60ºC
4501
54 34
53 33
52 32
51 31
44 14
43 13
42 12
41 11
9116
Power Rail
4501
54 34
53 33
52 32
51 31
44 14
43 13
42 12
41 11
9116
Power Rail
Lo/Ro
4 mH 54 μH/Ω
Lo/Ro
4 mH 54 μH/Ω
9116QA01
Relais d'état, bornes (33,34)
Installation en zone non dangereuse
Tension max. :
Puissance max. : 62,5 VA / 32 W
Courant max. :
Installation en zone 2
Tension max. :
Puissance max. : 16 VA / 32 W
Courant max. :
Sortie relais, bornes (13,14)
Installation en zone non dangereuse
Tension max. :
Puissance max. : 500 VA / 60 W
Courant max. :
Installation en zone 2
Tension max. :
Puissance max. : 64 VA / 60 W
Courant max. :
(bornes 11,12,13,14)
(bornes 31,32,33,34)
(bornes 91,92,93,94,95)
U 253 V max. 400 Hz
m:
Prepared by:
PB
125 Vca / 110 Vcc
0,5 A ca / 0,3 Acc
32 Vca / 32 Vcc
0,5 A ca / 1 A cc
250 Vca / 30 Vcc
2 A ca / 2 Acc
32 Vca / 30 Vcc
2 A ca / 2 A cc
