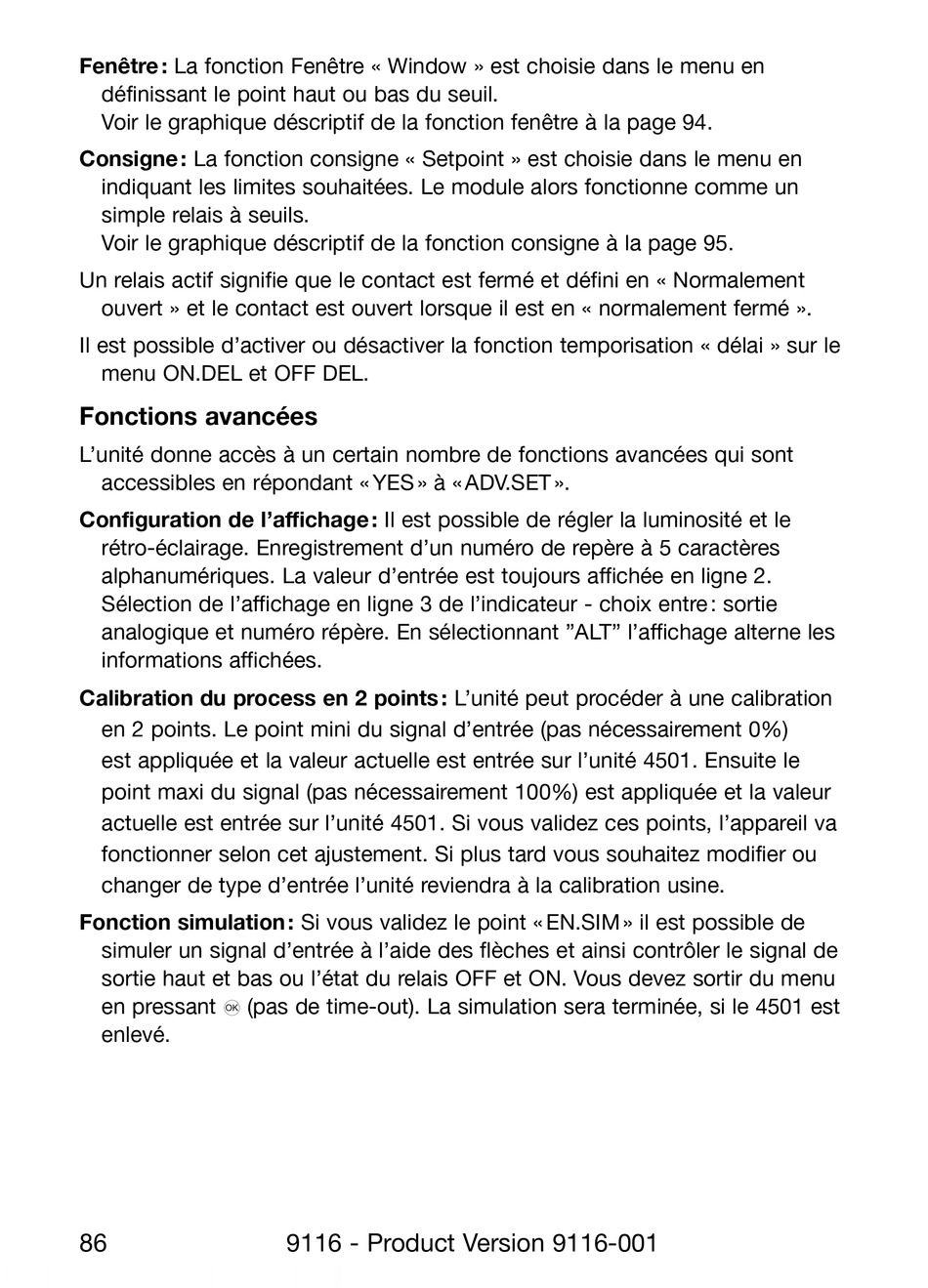

Fenêtre : La fonction Fenêtre « Window » est choisie dans le menu en
définissant le point haut ou bas du seuil.
Voir le graphique déscriptif de la fonction fenêtre à la page 94.
Consigne : La fonction consigne « Setpoint » est choisie dans le menu en
indiquant les limites souhaitées. Le module alors fonctionne comme un
simple relais à seuils.
Voir le graphique déscriptif de la fonction consigne à la page 95.
Un relais actif signifie que le contact est fermé et défini en « Normalement
ouvert » et le contact est ouvert lorsque il est en « normalement fermé ».
Il est possible d'activer ou désactiver la fonction temporisation « délai » sur le
menu ON.DEL et OFF DEL.
Fonctions avancées
L'unité donne accès à un certain nombre de fonctions avancées qui sont
accessibles en répondant « YES » à « ADV.SET ».
Configuration de l'affichage : Il est possible de régler la luminosité et le
rétro-éclairage. Enregistrement d'un numéro de repère à 5 caractères
alphanumériques. La valeur d'entrée est toujours affichée en ligne 2.
Sélection de l'affichage en ligne 3 de l'indicateur - choix entre : sortie
analogique et numéro répère. En sélectionnant "ALT" l'affichage alterne les
informations affichées.
Calibration du process en 2 points : L'unité peut procéder à une calibration
en 2 points. Le point mini du signal d'entrée (pas nécessairement 0%)
est appliquée et la valeur actuelle est entrée sur l'unité 4501. Ensuite le
point maxi du signal (pas nécessairement 100%) est appliquée et la valeur
actuelle est entrée sur l'unité 4501. Si vous validez ces points, l'appareil va
fonctionner selon cet ajustement. Si plus tard vous souhaitez modifier ou
changer de type d'entrée l'unité reviendra à la calibration usine.
Fonction simulation : Si vous validez le point « EN.SIM » il est possible de
simuler un signal d'entrée à l'aide des flèches et ainsi contrôler le signal de
sortie haut et bas ou l'état du relais OFF et ON. Vous devez sortir du menu
en pressant 3 (pas de time-out). La simulation sera terminée, si le 4501 est
enlevé.
86 9116 - Product Version 9116-001
