3. Drücken Sie die Taste Auf 50 %
setzen. Damit stellen Sie den
Triggerpegel automatisch auf den
Signalmittelpunkt ein und erhalten
so einen stabilen Trigger.

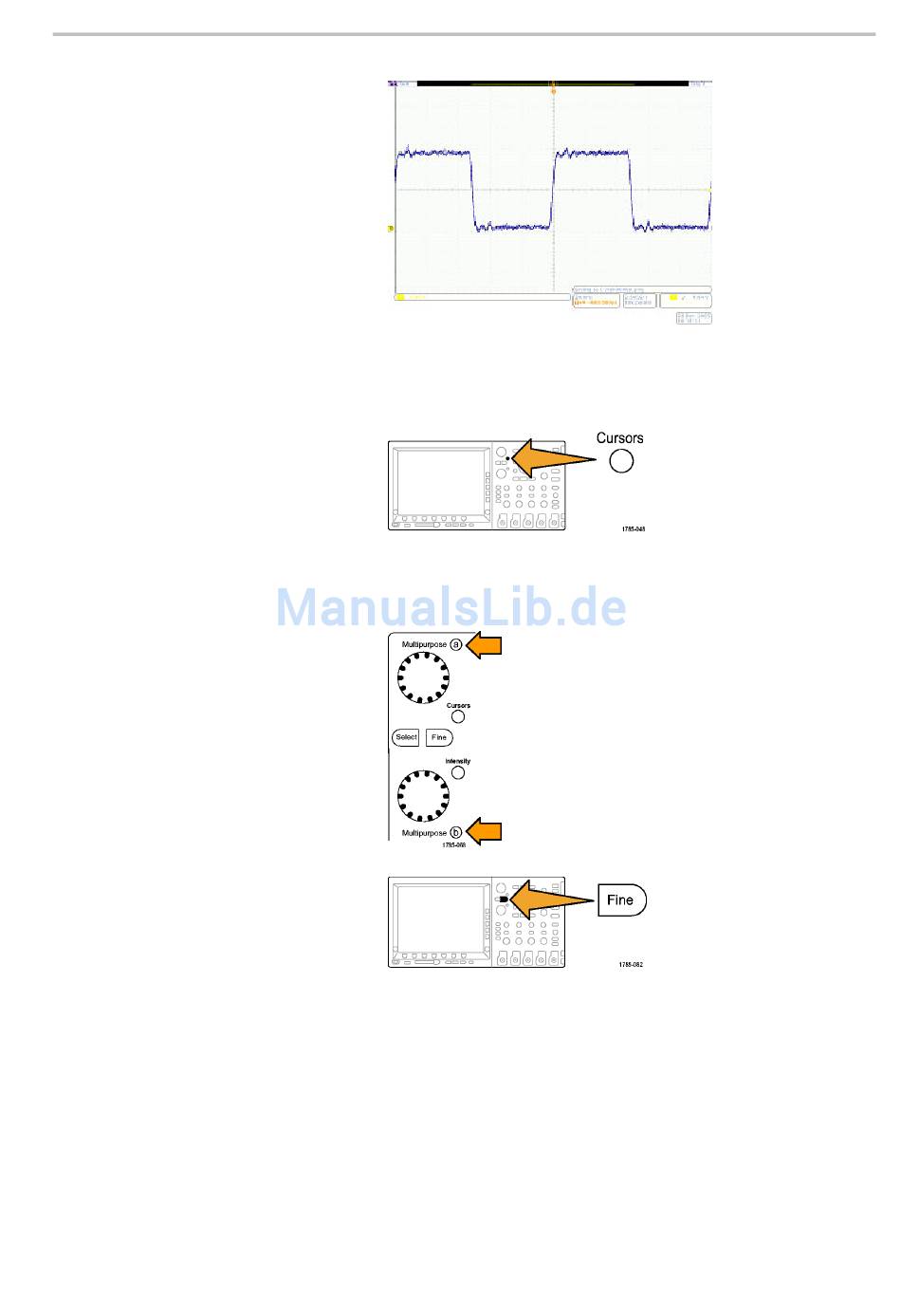

Demo VI: Verwenden von Cursorn

1. Drücken Sie die Taste Cursor auf
dem Bedienfeld.
Zwei vertikale Balkencursor
erscheinen nun in der Grafik über
dem Raster. Die entsprechende
Cursor-Anzeige zeigt zusammen mit
den Deltas zwischen den Cursorn
auch die Zeit jedes Cursors relativ
zum Trigger und der Amplitude an.
2. Mit den Mehrzweckknöpfen a und b,
verschieben Sie die Cursor auf die
Anzeige.
Hinweis: Um die Cursor schneller
zu bewegen, schalten Sie die
Feinskalierung aus. Drücken
Sie dazu, sofern diese leuchtet,
die Taste Fein, die sich auf dem
Bedienfeld zwischen den beiden
Mehrzweckknöpfen befindet.
