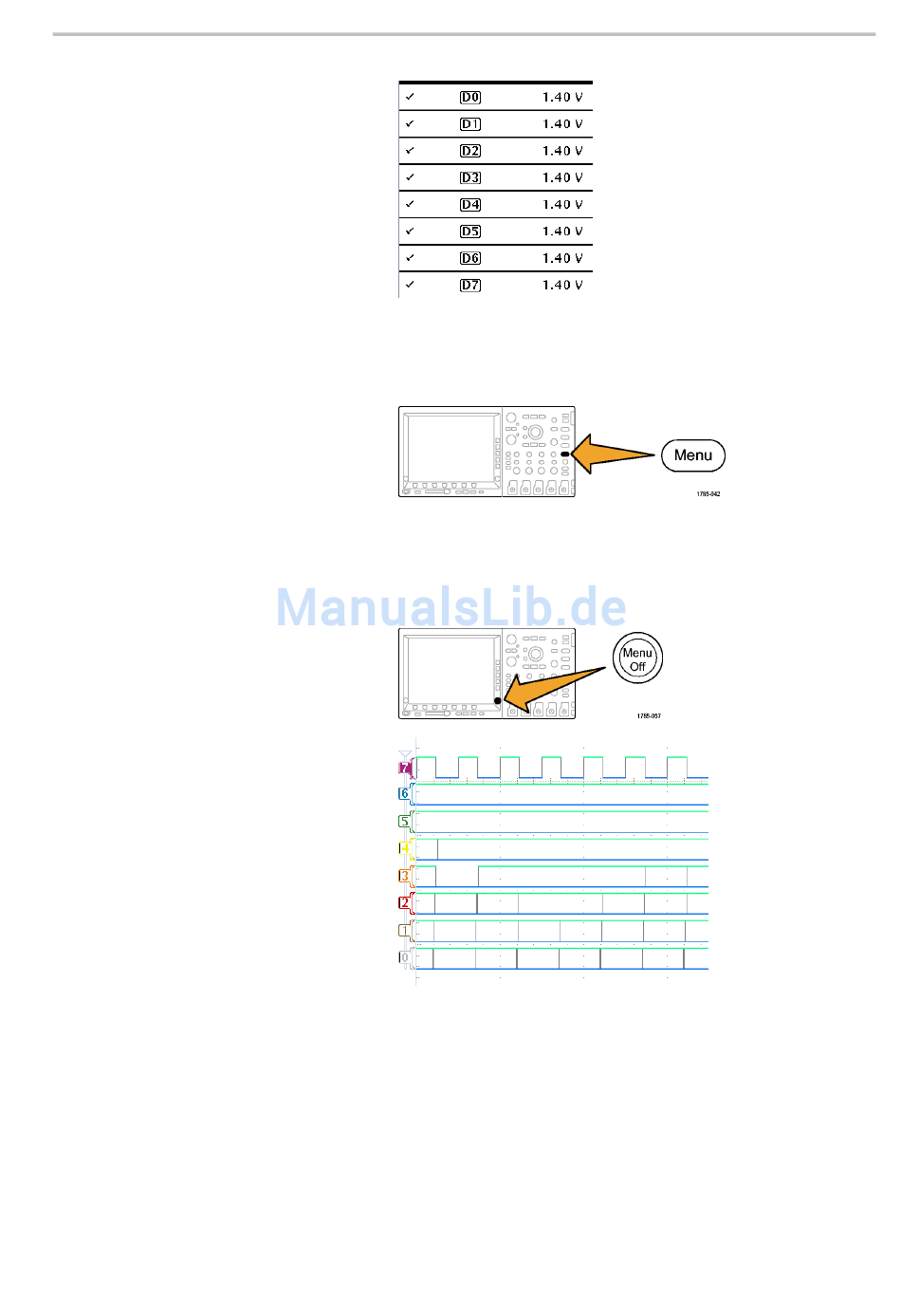

8. Drücken Sie die seitliche Rahmentaste
D7–D0 Einschalten, damit die Kanäle
D0 bis D7 angezeigt werden.
Alternativ können Sie diese Kanäle auch
einzeln aktivieren. Dies wird in den
Schritten 9 bis 11 beschrieben.
9. Drehen Sie den Mehrzweckknopf a, bis
D1 markiert ist.
10. Drücken Sie die seitliche Rahmentaste
Anzeige, damit der jeweilige Kanal
angezeigt wird.
11. Drücken Sie die Taste Anzeige noch
sechs Mal, um auch die Kanäle D2 bis
D7 anzuzeigen.
12. Drücken Sie auf dem Bedienfeld die
Taste Trigger Menu.
13. Drücken Sie die untere Rahmentaste
Quelle.
14. Wählen Sie durch Drehen des
Mehrzweckknopfs a D7 als
Triggerquelle aus.
15. Drücken Sie Menu Off, um das seitliche
Rahmenmenü zu schließen.
Nun müssten alle sieben Signale
für Zählerdaten sowie der Zählertakt
angezeigt werden. Beachten Sie
das auf der Spitze stehende Dreieck
links in der Anzeige, oberhalb der
Markierung für Kanal 7. Dies ist die
Gruppenmarkierung des Kanals.
Kanäle bilden eine Gruppe, wenn
mehrere davon nebeneinander auf dem
Bildschirm angeordnet werden.
Mit Gruppen erhalten Sie eine einfache
Möglichkeit, um mehrere digitale
Kanäle gleichzeitig einzurichten. Sie
können Gruppen verwenden, um
mehrere digitale Signale einfach auf
dem Bildschirm anzuordnen. Sie
können mit Ihnen auch einfach die
Schwellenspannungen für alle Kanäle
in der Gruppe verändern.
