5. Beobachten Sie die angezeigten
Messergebnisse.
Die Anzeige zeigt Frequenz und
Periode sowie Mittelwert, Minimum,
Maximum und Standardabweichung an.
6. Drücken Sie die seitliche Rahmentaste
Messung entfernen.
7. Drücken Sie die seitliche Rahmentaste
Alle Messungen entfernen.

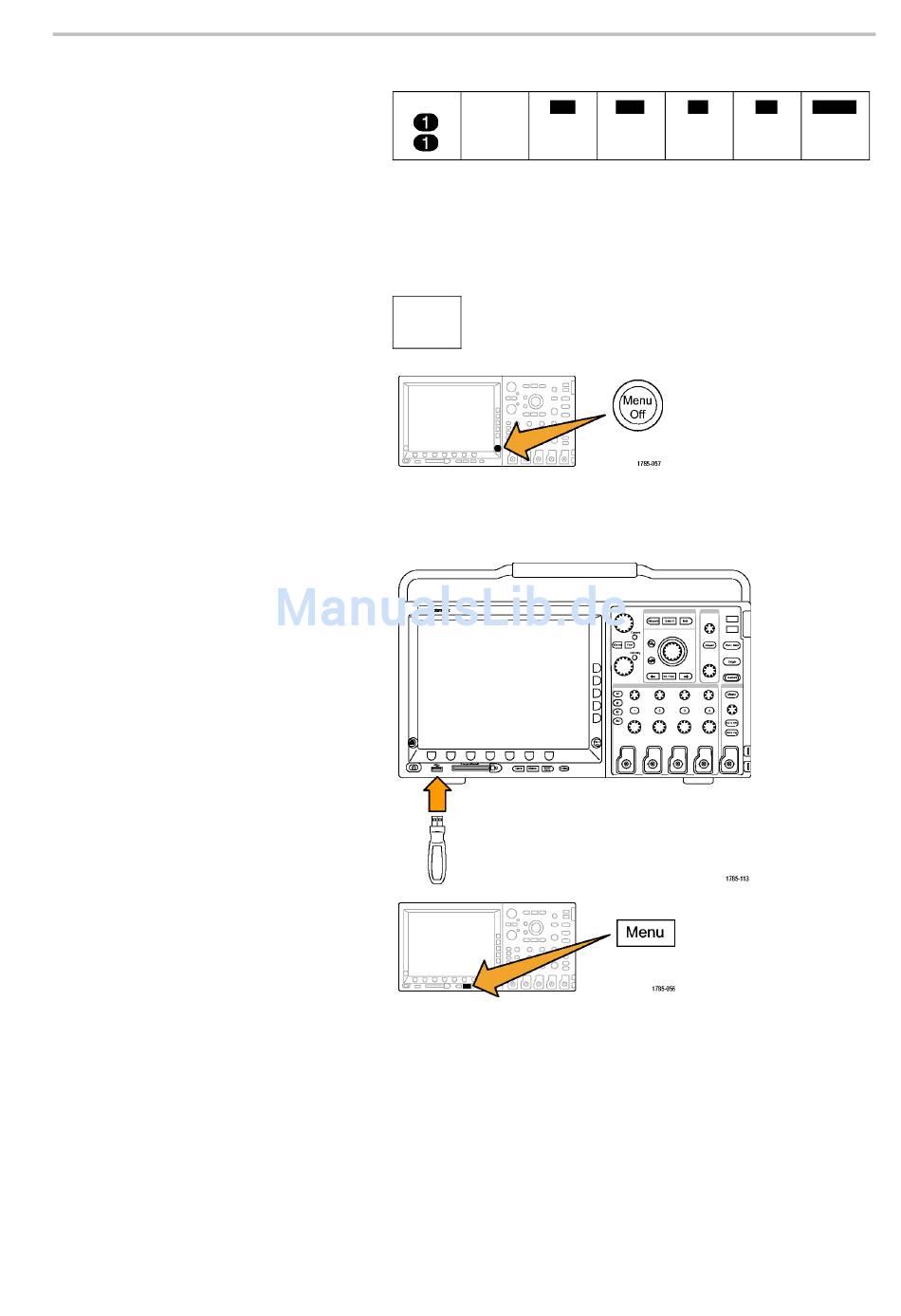

8. Drücken Sie unten rechts neben der
Anzeige Menu Off, um das seitliche
Menü auszublenden. Drücken Sie die
Taste noch einmal, um auch das untere
Rahmenmenü auszublenden.

Demo VIII: Speichern einer Bildschirmdarstellung

1. Setzen Sie entweder ein
USB-Flash-Laufwerk oder eine
CompactFlash-Karte ein.
Es befindet sich ein
USB 2.0-Hostadapter auf dem
Bedienfeld, und zwei weitere sind
auf der Rückseite des Oszilloskops
angeordnet.
2. Drücken Sie auf dem Bedienfeld die
Taste „Save/Recall" Menu.
Demo-Bedienungsanleitung für Tektronix-Oszilloskop der Serie 4000
Wert
Periode
99,96 ns
Freq
10,0 M
Alle Mes-
sungen
entfernen
Erste Schritte mit der Serie 4000 von Tektronix
Mittel Min Max
99,99 n 99,85 n 100,1 n
10,00 M 9,987 M 10,01 M
Std.abw.
62,89 p
6,754 k
7
