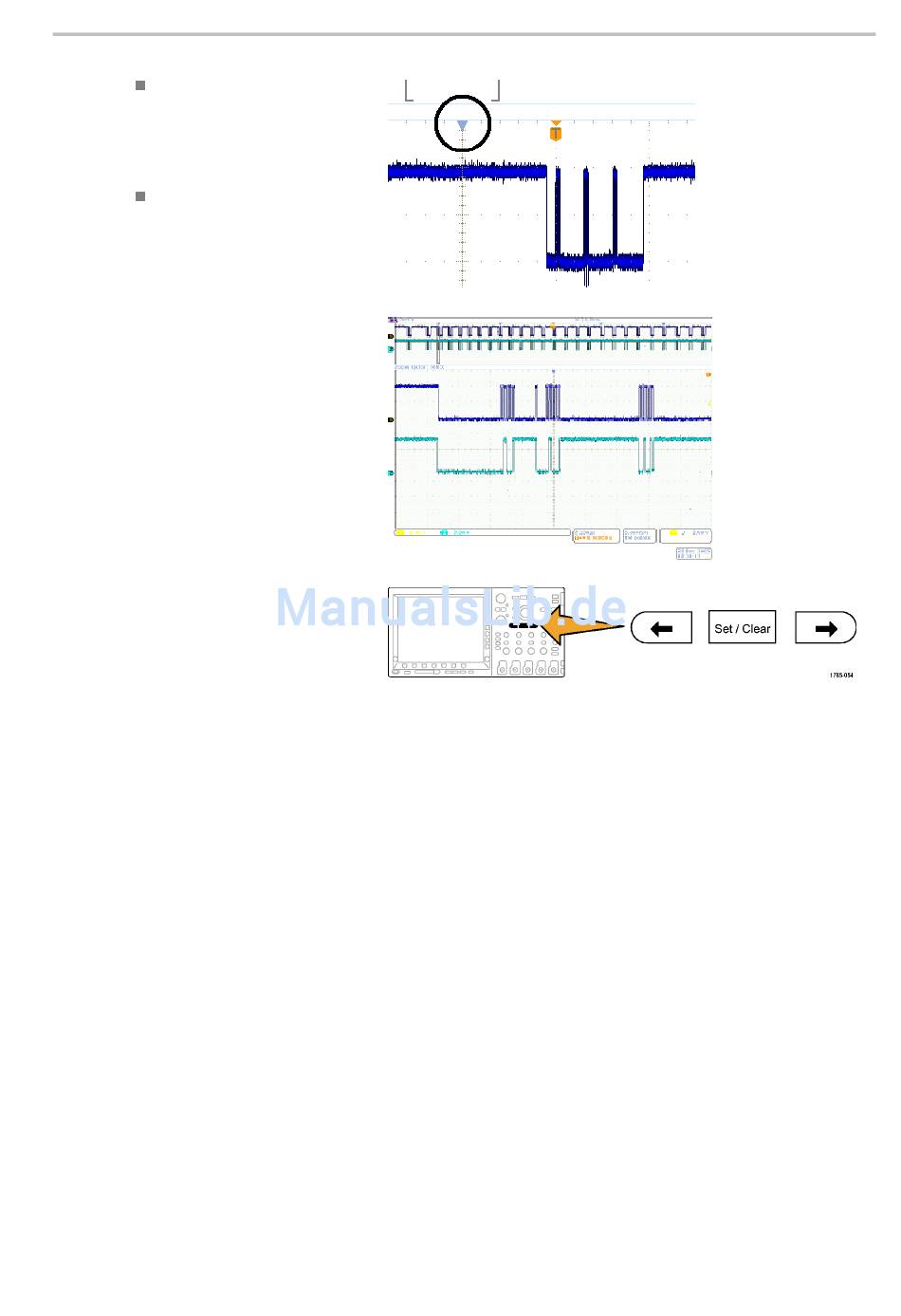

Beachten Sie das gefüllte weiße
Dreieck, das nun auf dem
Bildschirm zu sehen ist. Später
werden Sie erkennen, warum
die Dreiecke gefüllt sind.
Dieses Dreieck hat sozusagen
die Funktion eines Lesezeichens
auf dem Signal.
9. Verwenden Sie den (äußeren) zum
Verschieben, um schnell zu einigen
anderen interessanten Punkten
im Signal zu wechseln und dort
Markierungen zu setzen.
10. Mit den Pfeiltasten (Pfeile neben
Setzen/Löschen) auf dem
Bedienfeld ← (zurück) und →
(vorwärts) können Sie schnell
zwischen den Markierungen
wechseln.
11. Drücken Sie die Setzen/Löschen-
Taste, um eine Markierung aus dem
Signal zu entfernen.
Zoom, Verschieben,
Wiedergabe/Pause,
Setzen/Löschen und das Navigieren
zwischen Markierungen sind beim
manuellen Navigieren im Signal und
bei dessen Analyse sehr hilfreiche
Funktionen.
HINWEIS. Um eine Markierung
mit Setzen/Löschen zu entfernen,
zentrieren Sie zuerst das Zoomfeld auf
der Markierung. Verwenden Sie hierfür
entweder die Pfeiltasten → und ←,
oder verschieben Sie die Markierung.
