Demos von erweiterten Funktionen der Serie 4000 von Tektronix

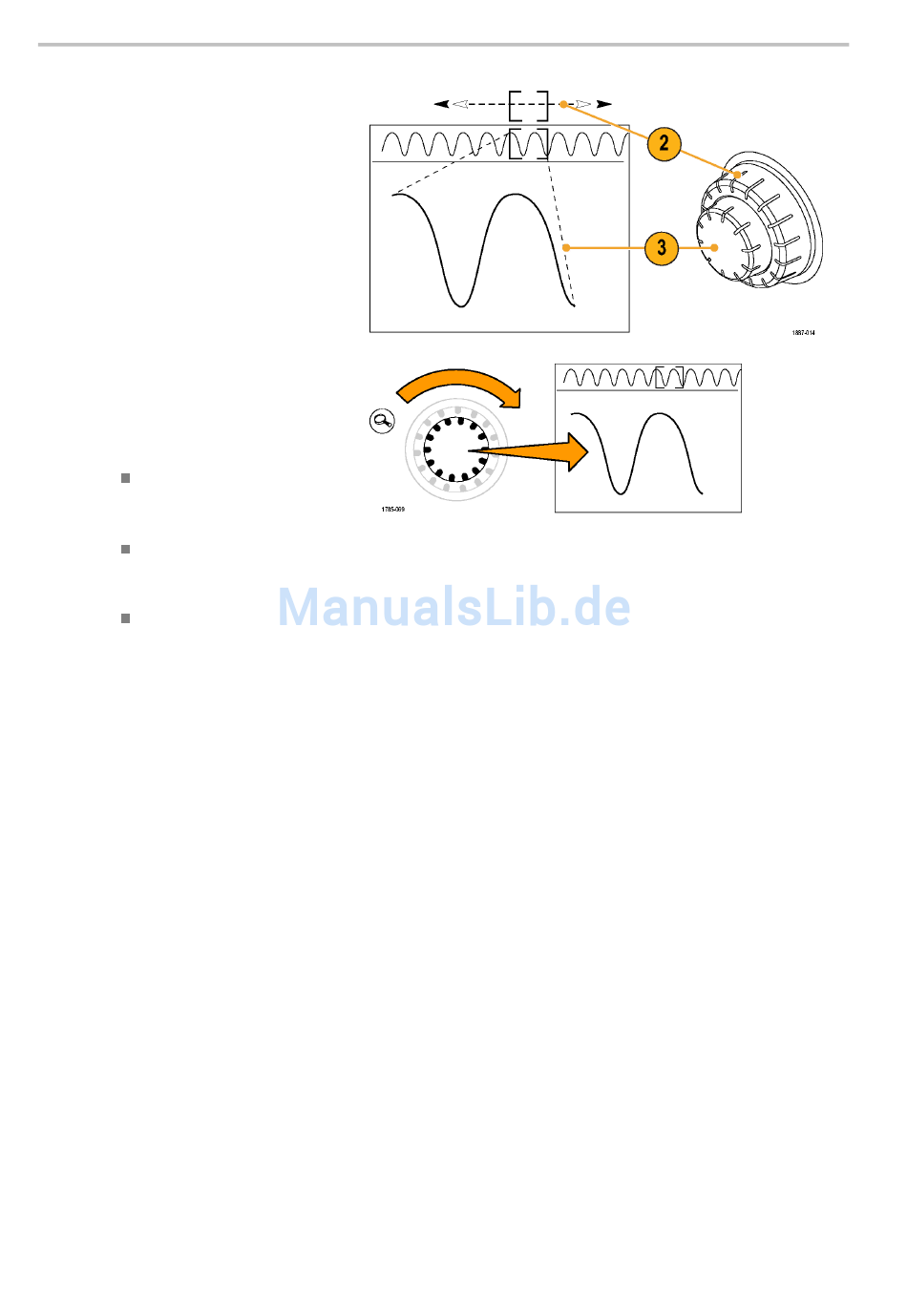

Die Steuerung zum Zoomen und
Verschieben umfasst die folgenden
Elemente:
2. Einen äußeren Drehknopf zum
Verschieben.
3. Einen inneren Drehknopf zum
Zoomen.
4. Drehen Sie den (inneren)
Zoom-Knopf einige Rasterstufen im
Uhrzeigersinn. Die Zoom-Funktion
sollte dabei aktiviert werden. Nun
sehen Sie Folgendes:
Die Erfassung als Ganzes
wird im oberen Fensterbereich
angezeigt.
Innerhalb der grauen Klammern
im oberen Fenster wird der
Zoomausschnitt angezeigt.
Im unteren Fenster wird der
Zoomausschnitt vergrößert
angezeigt.
5. Vergrößern und verkleinern Sie den Signalausschnitt mit dem Zoom, um die Funktionsweise des mittleren
Knopfs zu erläutern. Beenden Sie diesen Vorgang an einer Stelle, an der die Anzeige auf einen einzigen Burst
von Taktsignalen fokussiert ist.
Beachten Sie Folgendes: Sie müssen die horizontale Positionssteuerung nicht mehrere Male drehen, bis das
Zoomfenster wieder am Anfang der Erfassung steht. Es ist auch nicht erforderlich, wieder voll herauszuzoomen, um
das Fenster schnell verschieben zu können, und nach Erreichen der neuen Position erneut heranzuzoomen. Genau
an dieser Stelle hilft die Verschiebe-Funktion der Serie 4000 von Tektronix.
14 Demo-Bedienungsanleitung für Tektronix-Oszilloskop der Serie 4000
