Demos von erweiterten Funktionen der Serie 4000 von Tektronix

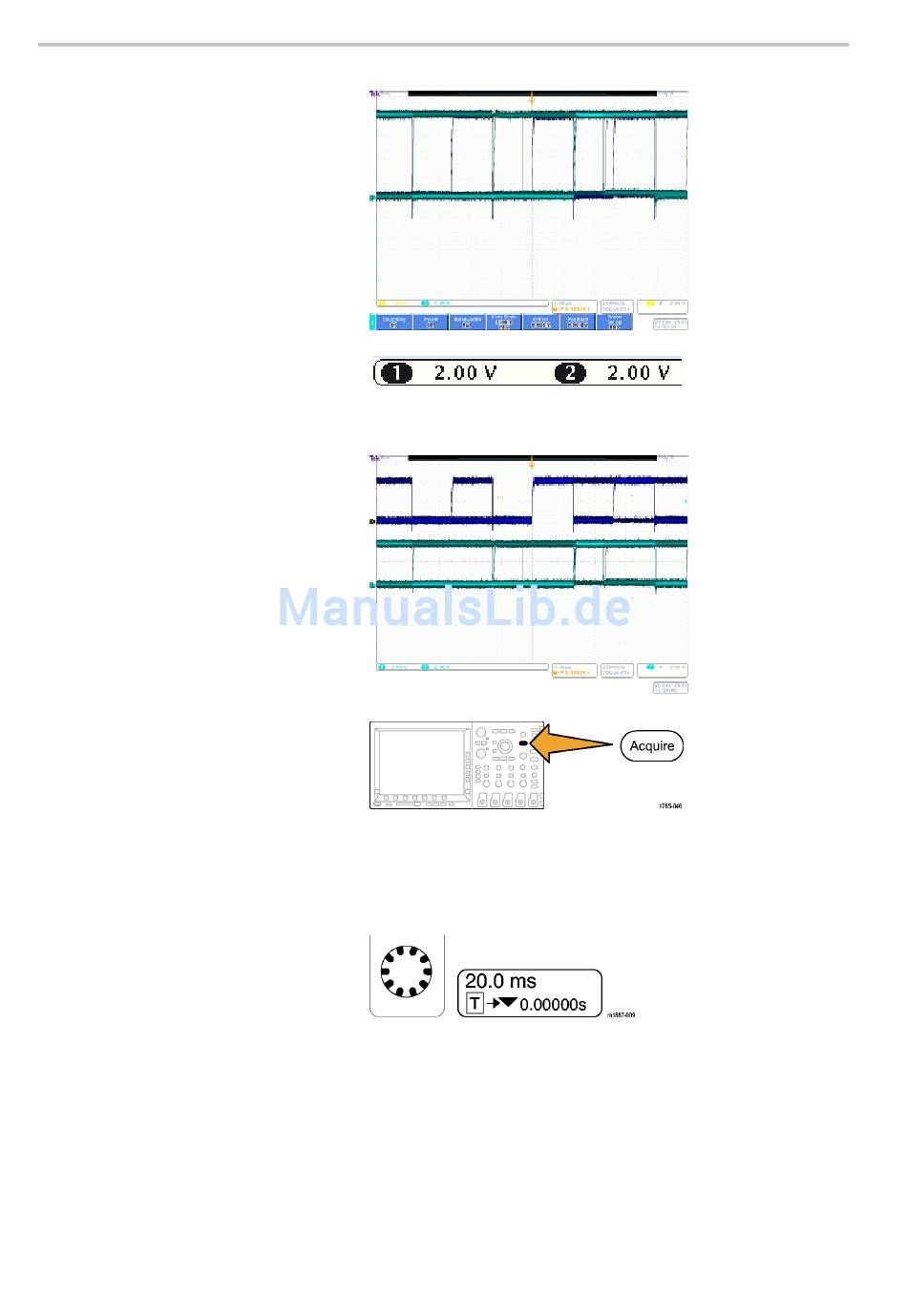

6. Drücken Sie auf dem vorderen
Bedienfeld die Taste Kanal 2, um
Kanal 2 zu aktivieren.
7. Drehen Sie für Kanal 1 und 2 den
Knopf für die vertikale Skala, so
dass Kanal 1 und Kanal 2 auf
2,0 V/div eingestellt sind.
8. Drehen Sie die Knöpfe zum
Einstellen der vertikalen Position
für Kanal 1 und Kanal 2, bis Kanal 1
nahe am oberen Rand des Rasters
und Kanal 2 ungefähr in der Mitte
angeordnet ist.
9. Drücken Sie auf dem Bedienfeld die
Taste Erfassen, um das Menü zum
Erfassen anzuzeigen.
10. Drücken Sie die untere Rahmentaste
Aufzeichnungslänge (sofern nicht
aktiv) und die seitliche Rahmentaste
1M Punkte.
11. Mit Hilfe des Drehknopfs für die
horizontale Skala stellen Sie auf
dem Bedienfeld die horizontale
Skala auf 20,0 ms/div ein.
12 Demo-Bedienungsanleitung für Tektronix-Oszilloskop der Serie 4000
