Inbetriebnahme, Einstellung und Betrieb des Brenners
Angaben zur Zündung
Tab. N fasst die Einstellungen der Luft- und Gas-Stellantriebe am
Zündpunkt für jedes Modell zusammen, da die maximal ver-
brannte Leistung variiert.
Zündpunkt - RS 310/E O2 ULX -
Maximale Brennerleistung (kW)
Motor und Gasdrosselkalibrierung
Kalibrierung des Stellantriebs
und der Luftklappe
Zündpunkt - RS 510/E O2 ULX
Maximale Brennerleistung (kW)
Motor und Gasdrosselkalibrierung
Kalibrierung des Stellantriebs
und der Luftklappe
Zündpunkt - RS 610/E O2 ULX
Maximale Brennerleistung (kW)
Motor und Gasdrosselkalibrierung
Kalibrierung des Stellantriebs
und der Luftklappe
Zündpunkt- RS 810/E O2 ULX
Maximale Brennerleistung (kW)
Motor und Gasdrosselkalibrierung
Kalibrierung des Stellantriebs
und der Luftklappe
5.5 Endeinstellung der Druckwächter
5.5.1 Luftdruckwächter

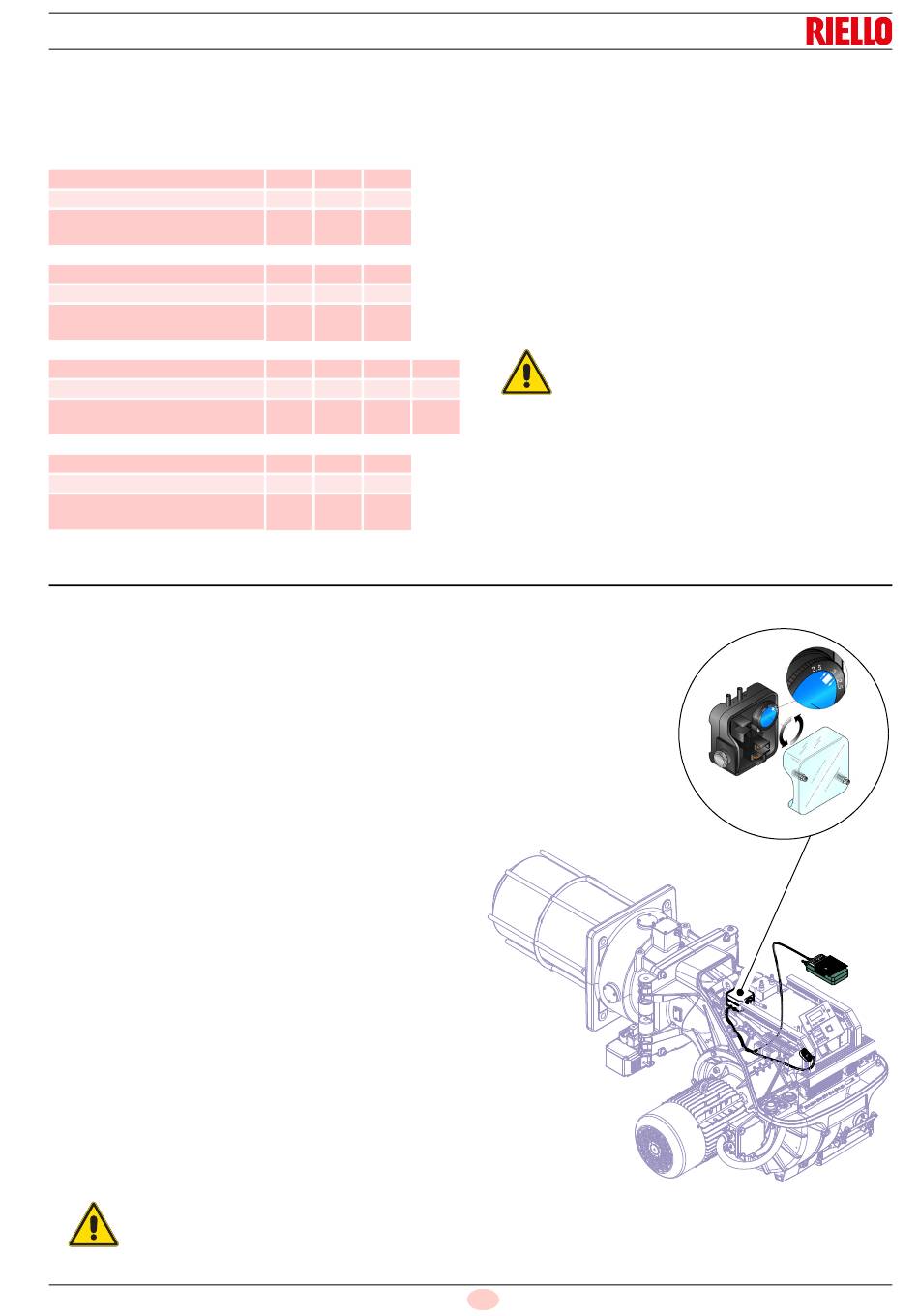

Einstellung des Luftdruckwächters (Abb. 29) nach Durchführung
aller anderen Einstellungen des Brenners mit auf Skalenbeginn
eingestelltem Luftdruckwächter ausführen. Bei auf
Mindestleistung laufenden Brenner einen
Verbrennungsanalysator in den Kamin einfügen, dann die
Ansaugöffnung des Gebläses langsam schließen (zum Beispiel
mit einem Karton) bis der CO-Wert 100 ppm überschreitet. Drehen
Sie dann den entsprechenden Drehknopf im Uhrzeigersinn, bis es
zu einer Störabschaltung des Brenners kommt. Schließlich die
Angabe des auf der Maßskala nach oben gerichteten Pfeils
überprüfen. Drehen Sie erneut den Drehknopf im Uhrzeigersinn,
bis der auf der Messskala ermittelte Wert mit dem nach unten
gerichteten Pfeil übereinstimmt. Dadurch wird die Hysterese des
Druckwächters ausgeglichen, die durch das weiße Feld mit
blauem Untergrund zwischen den beiden Pfeilen dargestellt wird.
Nun den korrekten Starten des Brenners überprüfen. Sollte erneut
eine Störabschaltung eintreten, den Drehknopf etwas
zurückdrehen. Während dieser Arbeitsschritte kann die
Verwendung eines Manometers für die Messung des Luftdrucks
nützlich sein. Der Anschluss des Manometers ist auf der Abb. 29
angegeben. Die Standard-Konfiguration ist die des
Luftdruckwächters, der in Absoluteinstellung angeschlossen ist.
Es wird hier auf das Vorhandensein einer „T"-Verbindung (nicht im
Lieferumfang enthalten) hingewiesen. Bei einigen Anwendungen
mit starkem Unterdruck ermöglicht die Verbindung des
Druckwächters kein Umschalten desselben.
In diesem Fall muss der Druckwächter auf den Differenzial-Modus
gestellt werden, wobei ein zweites Röhrchen zwischen den
Luftdruckwächter und die Ansaugöffnung des Gebläses eingefügt
werden muss. In diesem Fall muss auch das Manometer im
Differenzial-Modus angeschlossen werden; siehe Abb. 29.
Durch den Anschluss des Luftdruckwächters im
Differenzialmodus ist der Brenner nicht mehr
gemäß EN 676 zertifiziert.
ACHTUNG
3700 3400 1250
5° 5° 8°
6° 6° 1°
4600 3550 1900
8° 8° 8°
3° 3° 1°
6000 5080 3800 2080
11° 12° 14° 16°
10° 10° 9° 6°
8100 6032 3343
15,5° 17,2° 20,3°
9,2° 8,3° 6°
Tab. N
35
Um die bei der ersten Inbetriebnahme zu verwendenden
Kalibrierungen zu bestimmen, wie folgt vorgehen:
1 die maximale Leistung, die der Brenner benötigt, ermitteln;
2 den Flammkopf so wie in Abb. 17 auf Seite 23 dargestellt
öffnen.
3 den erforderlichen Druck hinter der Gasarmatur berechnen:
Dieser Wert ergibt sich aus der Summe des
Kesselgegendrucks bei maximaler Verbrennungsleistung
und dem in den Diagrammen von Abb. 23 auf
Seite 27abgelesenen Druckabfall.
4 Stellen Sie die Luft- und Gas-Stellantriebe wie unter Tab.
Nvorgeschlagen ein. Wenn die maximale Leistung zwischen
zwei Werten liegt, nehmen Sie für die Öffnungsgrade der
Luft- und Gas-Stellantriebe einen Zwischenwert zwischen
den beiden Werten.
Es wird empfohlen, bei erster Zündung keine
Einstellung des Luft-Stellantriebs zu
verwenden, die empfohlene Einstellung um
10 % überschreitet.
ACHTUNG
5.4.6

Mindestleistung

Die Mindestleistung wird innerhalb des Regelbereichs gewählt
(Abb. 2 auf Seite 9).
Anschluss des Druckmessers
mit Absolut-Druckwächter
20198301
D
D3951
-
+
Abb. 29
