Beschreibung der Schalttafel
10
7
4
6
16
15
1
Flammensteuerung
2
Wählschalter 0/AUTO
3
Not-Aus-Taste
4
Erdungsklemme
5
Durchführung der Versorgungskabel und externe
Anschlüsse. Siehe Absatz „Elektrische Anschlüsse" auf
Seite 30
6
Leuchtanzeige „POWER ON"
7
Klemmleiste der Hauptversorgung
8
Relais mit potentialfreien Kontakte zur Anzeige der
Störabschaltung des Brenners
9
Relais mit potentialfreiem Kontakt zur Anzeige des in
Betrieb stehenden Brenners
10 Sicherung für Hilfskreise
11 Luftdruckwächter
12 Zündtransformator
13 Kabel der Ionisierungssonde
14 Bedienfeld mit LCD-Anzeige
15 Leuchtanzeige Störabschaltung des Brenners und
Entstörtaste
16 Leuchtanzeige "OVERLOAD FAN MOTOR"
17 Leitungsschütz für Direktanlauf
18 Thermorelais (mit RESET-Taste)
19 Netzteil Flammensteuerung:
20 Dreieckschütz (Stern-/Dreieck-Start)
21 Sternschütz (Stern-/Dreieck-Start)
22 Hilfskontakte
23 Zeitschaltuhr für Stern-/Dreieck-Anlauf
Technische Beschreibung des Brenners
11
1
4
21
4
5
22
13
13
4
20
4
5
17
23
18
9
8
20206608
D
12
14
2
3
19

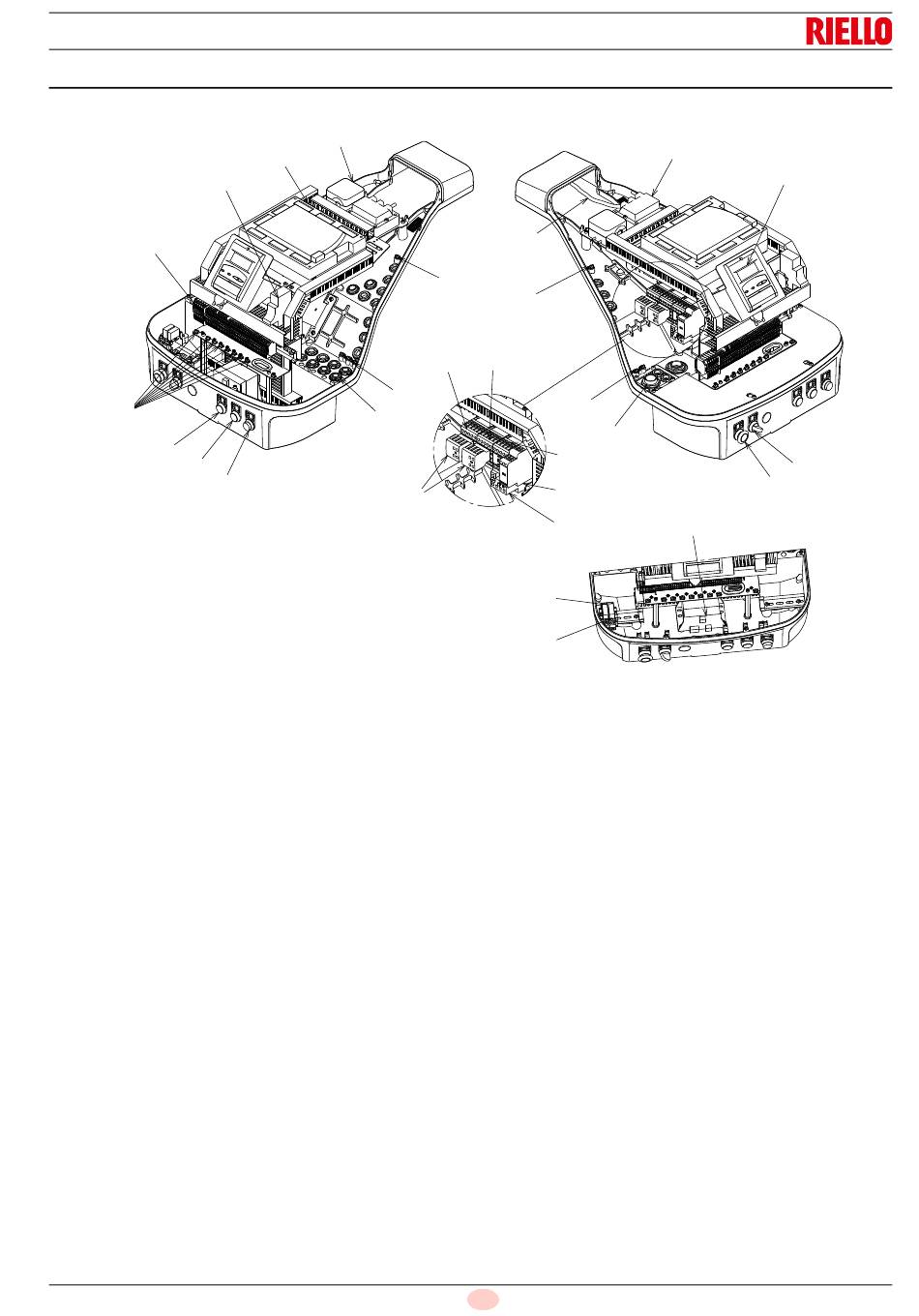

Abb. 6
